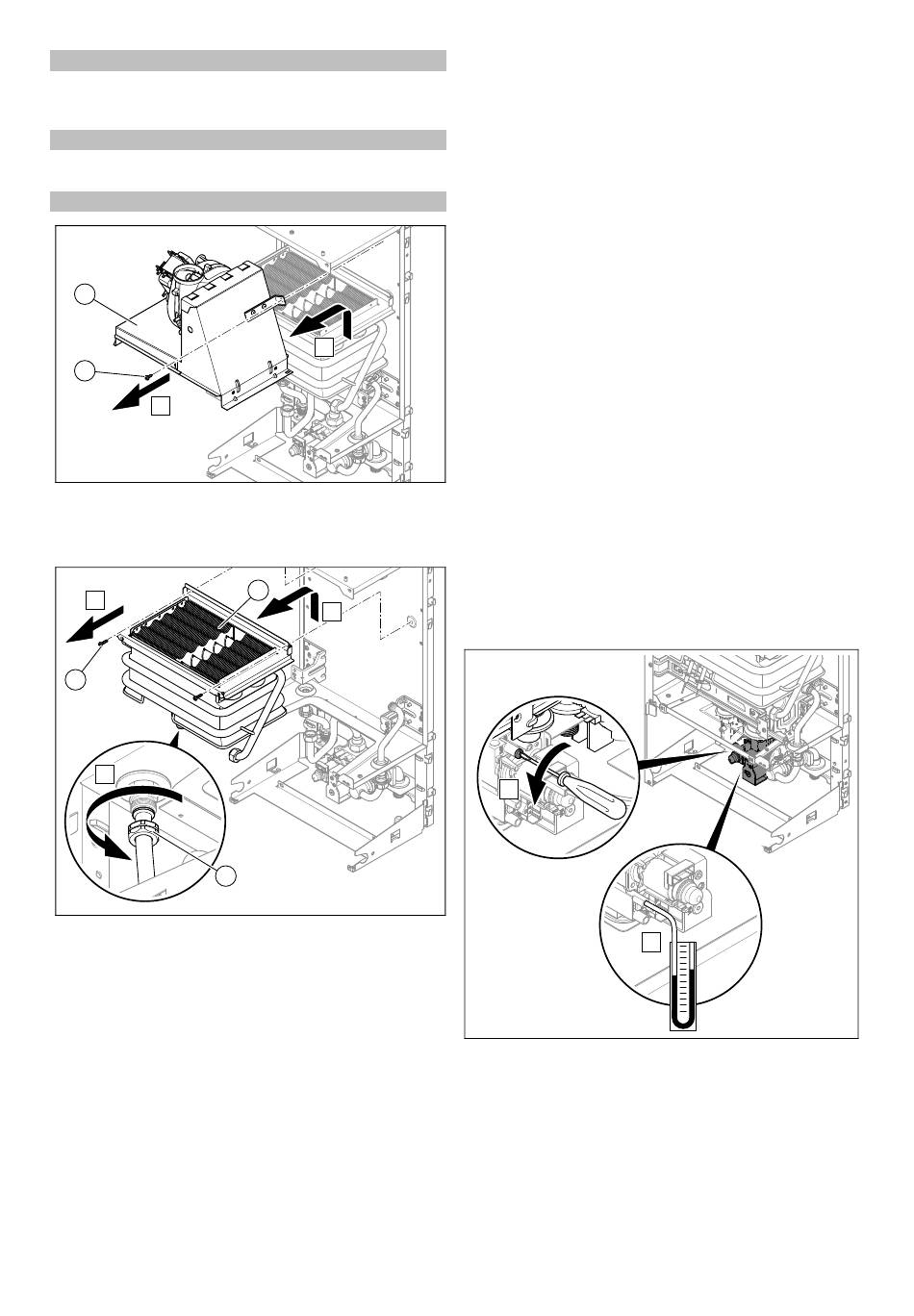

Condition: En cas de faible encrassement
▶
Rincez l'échangeur thermique à l'eau ou essuyez-le
avec un chiffon humide.
Condition: En cas de fort encrassement
▶
Utilisez une brosse souple pour retirer les salissures.
Condition: Un remplacement de l'échangeur thermique est nécessaire.
1
2
A
▶
Retirez la vis qui sert à fixer le collecteur de gaz de com-
bustion (2) sur le fond arrière du produit.
▶
Sortez l'ensemble formé par le ventilateur et le collec-
teur de gaz de combustion (1) par l'avant.
B
2
A
1
▶
Dévissez l'écrou (1) de la conduite d'eau chaude à
gauche, sous l'échangeur thermique.
▶
Retirez les deux vis (2) qui servent à fixer le cadre de
fixation de l'échangeur thermique sur le fond arrière du
produit.
▶
Soulevez l'échangeur thermique avec son cadre et reti-
rez l'ensemble (3) par l'avant.
0020291138_01 turboMAG Notice d'installation et de maintenance
B
3
C
Inspection et maintenance 9
9.6
Nettoyage du filtre d'entrée d'eau froide
1.
Vidangez le produit côté eau chaude sanitaire.
2.
Retirez le tube du produit avec les vissages.
3.
Rincez le filtre à l'eau dans le sens inverse de l'écoule-
ment.
4.
Remettez le tube en place et fixez-le.
5.
Utilisez systématiquement des joints neufs et revissez
l'ensemble des composants.
9.7
Finalisation des travaux d'inspection et de
maintenance
1.
Montez tous les composants dans l'ordre inverse.
2.
Montez les panneaux latéraux (→ page 29).
3.
Montez le capot de la chambre (→ page 29).
4.
Montez le panneau avant (→ page 29).
5.
Ouvrez toutes les vannes d'arrêt.
6.
Remettez en marche l'alimentation électrique.
7.
Ouvrez le robinet d'arrêt du gaz.
8.
Mettez le produit en fonctionnement.
9.
Vérifiez que l'appareil fonctionne bien et qu'il ne pré-
sente pas de fuite.
10. Dressez un compte-rendu de chaque intervention de
maintenance.
9.8
Contrôle de la charge de chauffage
9.8.1
Contrôle de la charge de chauffage maximale
1.
Éteignez le produit.
2.
Fermez le robinet d'arrêt du gaz.
A
3.
Dévissez la vis d'étanchéité du raccord fileté de me-
sure.
4.
Branchez un manomètre sur le raccord fileté de mesure
.
–
Matériel de travail: Manomètre
5.
Ouvrez le robinet d'arrêt du gaz.
6.
Ouvrez le robinet d'arrêt du raccord d'eau froide.
7.
Mettez le produit en fonctionnement.
8.
Réglez la température de consigne de l'eau chaude
sanitaire sur 60 °C.
B
