4 Montage
Afstand A
▶
Hang het product met behulp van de montagesjabloon
op.
Voorwaarde: Draagvermogen van de wand volstaat niet
▶
Zorg voor een ophanginrichting met voldoende draag-
vermogen. Gebruik hiervoor bijv. een individuele staan-
der of een muurbekleding.
▶
Als u geen ophanginrichting met voldoende draagvermo-
gen kunt maken, hang het product dan niet op.
Voorwaarde: Bevestigingsmateriaal is voor de muur niet toegestaan
▶
Hang het product met de zelf te monteren, toegestaan
bevestigingsmateriaal en met behulp van de montage-
sjabloon op.
3.
Controleer de uitlijning van het product met een water-
pas.
4.7

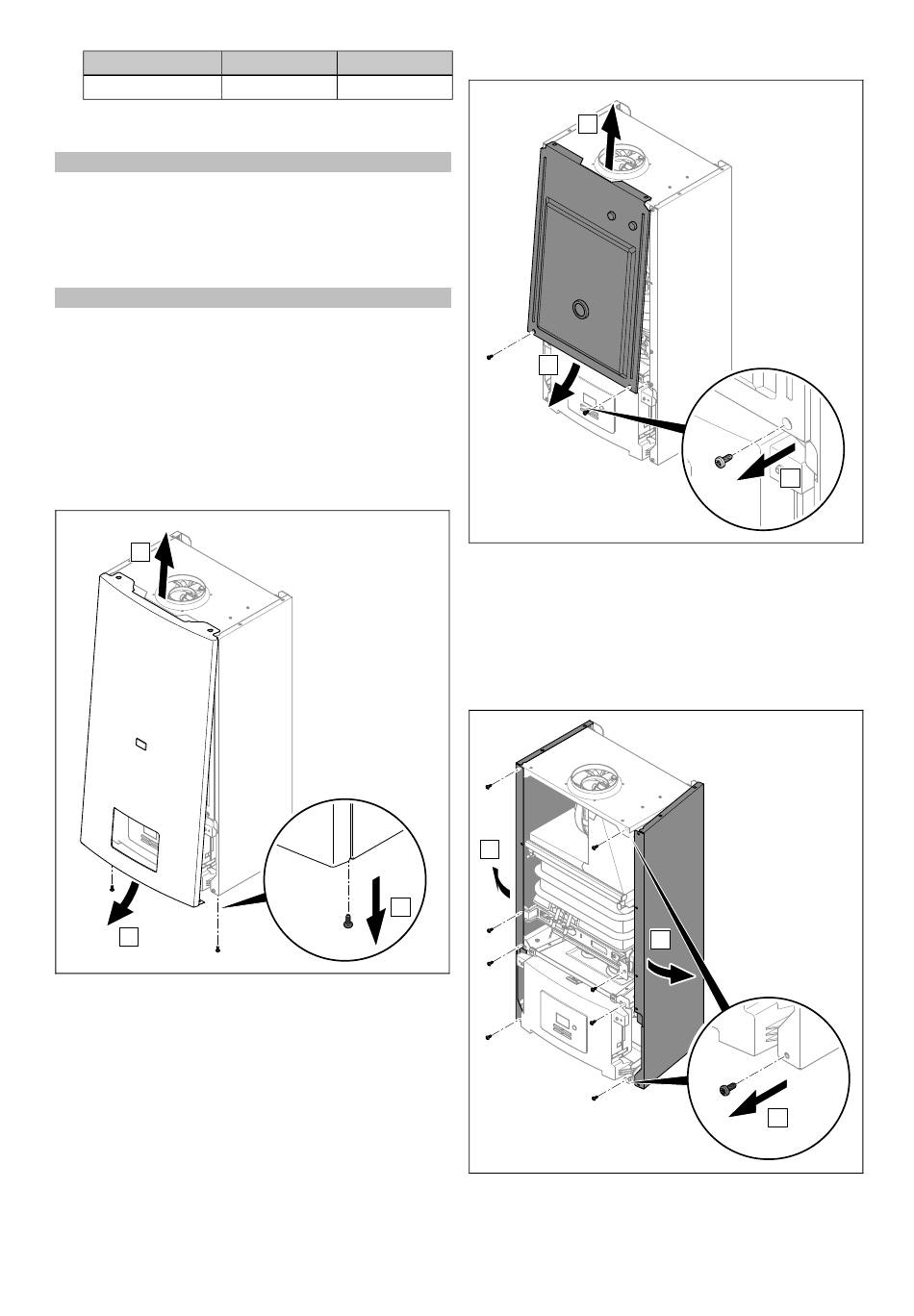

Frontmantel en kamerdeksel demonteren en
monteren
4.7.1
Frontmantel demonteren/monteren
C
B
1.
Demonteer de voormantel, zoals aangegeven op de
afbeelding.
2.
Monteer de frontmantel in omgekeerde volgorde.
50
MAG 145
MAG 175
250 mm
360 mm
A
4.7.2
Kamerdeksel demonteren/monteren
C
B
1.
Demonteer het kamerdeksel zoals aangegeven op de
afbeelding.
2.
Monteer het kamerdeksel in omgekeerde volgorde.
4.8
Zijdelen demonteren/monteren
1.
Demonteer de frontmantel.
2.
Demonteer het kamerdeksel.
C
3.
Demonteer de zijdelen zoals aangegeven op de afbeel-
ding.
4.
Monteer de zijdelen in omgekeerde volgorde.
Installatie- en onderhoudshandleiding turboMAG 0020291138_01
2x
A
B
8x
A
