Data-overdracht
18
Controle meetwaardestatus (PROFIBUS master → apparaat).
Digitale status
Een digitale status wordt beschreven door twee bits in twee bytes.
Byte 0 bit x = 0:
Low status
= 1:
High status
Byte 1 bit x = 0:
Niet actief
= 1:
Actief

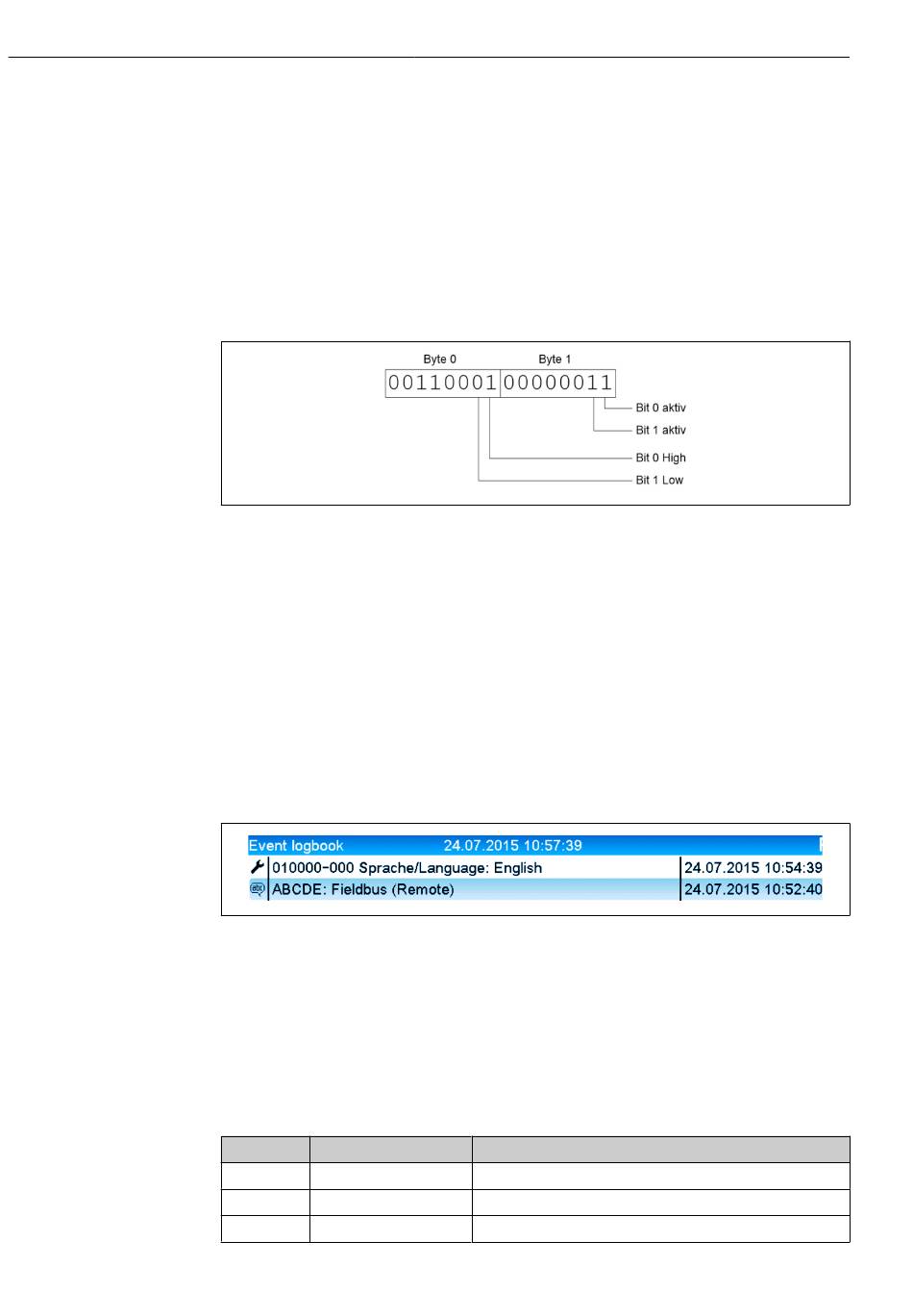

Voorbeeld:
17
Structuur van de twee bytes overgedragen in de digitale status
Alleen bit 0 en 1 zijn geldig hier (byte 1).
De statussen hiervoor zijn bit 0 = high en bit 1 = low (byte 0).
2.7
Acyclische dataoverdracht
2.7.1
Overdragen van tekst
Tekst kan worden opgeslagen in de event-lijst van het instrument. De maximale lengte is
40 karakters. De teksten moeten worden geschreven via Slot 0 Index 0, (zie hoofdstuk 3.4
acyclische toegang→ 26).
18
Tekst ingevoerd in de event-lijst
2.7.2
Batch-data
Batches kunnen worden gestart en gestopt. De batchnaam, het batchlabel, het
batchnummer en een voorkeuzeteller voor het stoppen van de batch kunnen ook worden
ingesteld. De maximale lengte van de teksten (ASCII) is 30 karakters.
De functies en parameters moeten worden geschreven via Slot 0 Index 1, (zie hoofdstuk
3.4 acyclische toegang→ 26).
Functie
Beschrijving
0x01
Start batch
0x02
Stop batch
0x03
Batchlabel
Data
Batch 1 tot 4, ID, naam
Batch 1 tot 4, ID, naam
Batch 1 tot 4, tekst (max. 30 karakters)
Memograph M, RSG45
A0051593
A0051595
