Memograph M, RSG45
Endress+Hauser
PROFIBUS-connector klembezetting
Pinnr.
Signaal
Behuizing
Afscherming
3
B-ader
5
GND
6
+5V uitgang
8
A-ader
1.6
Functionele beschrijving
De PROFIBUS-module verbindt het instrument met PROFIBUS DP, met de functionaliteit
van een DP-slave voor cyclische dataoverdracht.
Ondersteunde baudrates: 9,6k, 19,2k, 45,45k, 93,75k, 187,5k, 500k, 1,5M, 3M, 6M,
12MBaud
1.7
Controle op aanwezigheid van de PROFIBUS-module

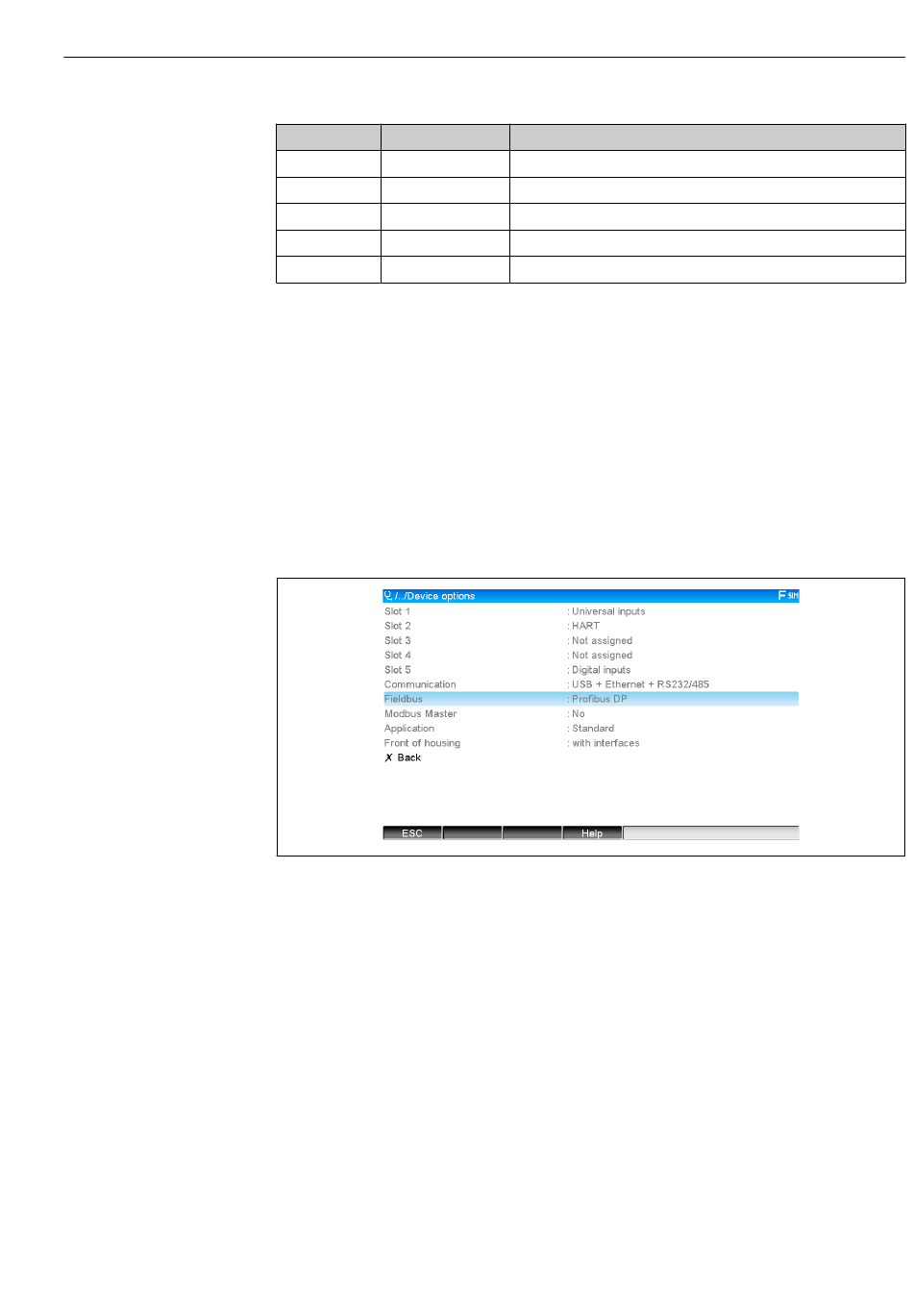

Controleer of een PROFIBUS-module wordt gebruikt via Hoofdmenu → Diagnose →
Apparaat informatie → Apparaat opties.
3
Controle op aanwezigheid van de PROFIBUS-module
Aanvullende informatie is beschikbaar via Hoofdmenu → Diagnose → Apparaat
Informatie → Hardware.
Betekenis
Functionele aarde
RxTx (+)
Referentiepotentiaal
Voedingsspanning voor afsluitweerstanden
RxTx (-)
Algemene informatie
A0051566
7
