Configureren instrument als DP-slave
In HW config:

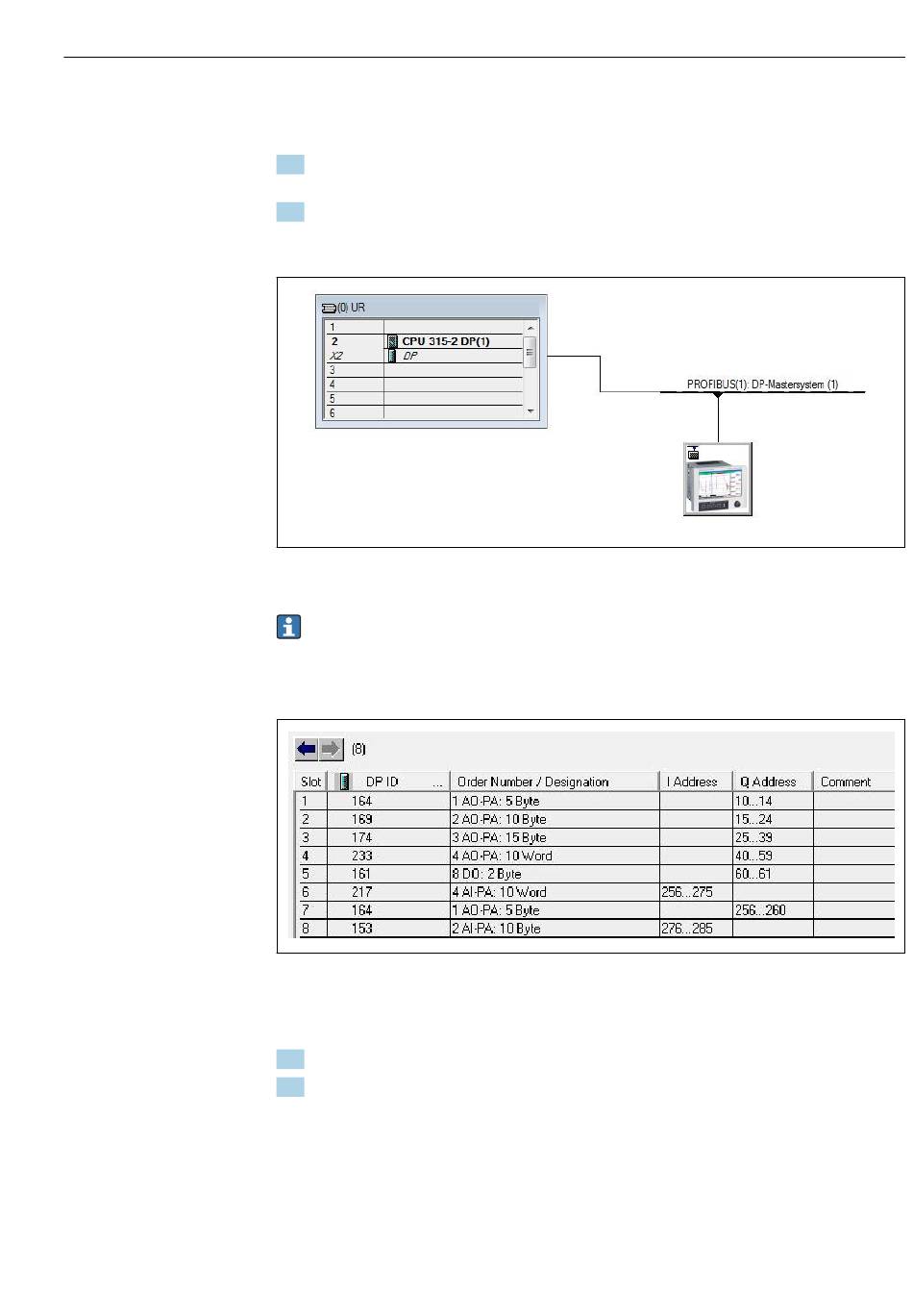

1. Sleep het Memograph M instrument van de hardware-catalogus → PROFIBUS DP →
Additional field devices → General naar het PROFIBUS DP-netwerk.
2. Stel het deelnemeradres in.
Resultaat:
21
Instrument aangesloten op het PROFIBUS DP-netwerk
Het geconfigureerde slave-adres moet overeenkomen met het geconfigureerde
hardware-adres.
De modulenamen en sequenties moeten worden toegekend conform de
instrumentparameters.
22
Slots bezet met modules
3.2.3
Overdragen van de configuratie
1. Opslaan en compileren van de configuratie.
2. Draag de configuratie over aan het besturingssysteem via het menu-item PLC →
Upload.
Wanneer de informatie past, verschijnt een symbool in de rechterbovenhoek die afwisselt
met het SD-display.
Wanneer de LED BUSF van de PLC oplicht na de overdracht van de configuratie, past het
geconfigureerde netwerk niet met het netwerk dat fysiek aanwezig is. Controleer het
project op onregelmatigheden.
Integratie in Simatic S7
A0051597
A0051598
25
