Montage
Instructiemateriaal en aanvullende onderdelen
Omschrijving
Gebruikershandleiding
Onderdelencatalogus
Certificaat van Integriteit en Naleving
Doelplaat
1
De voorrol monteren
Geen onderdelen vereist
Procedure
Het maaidek wordt geleverd zonder voorrol. Bevestig de rol
met behulp van de losse onderdelen die meegeleverd zijn met
het maaidek en volg de montage-instructies die met de rol
zijn meegeleverd.
2
De steun van het maaidek
gebruiken
Geen onderdelen vereist
Procedure

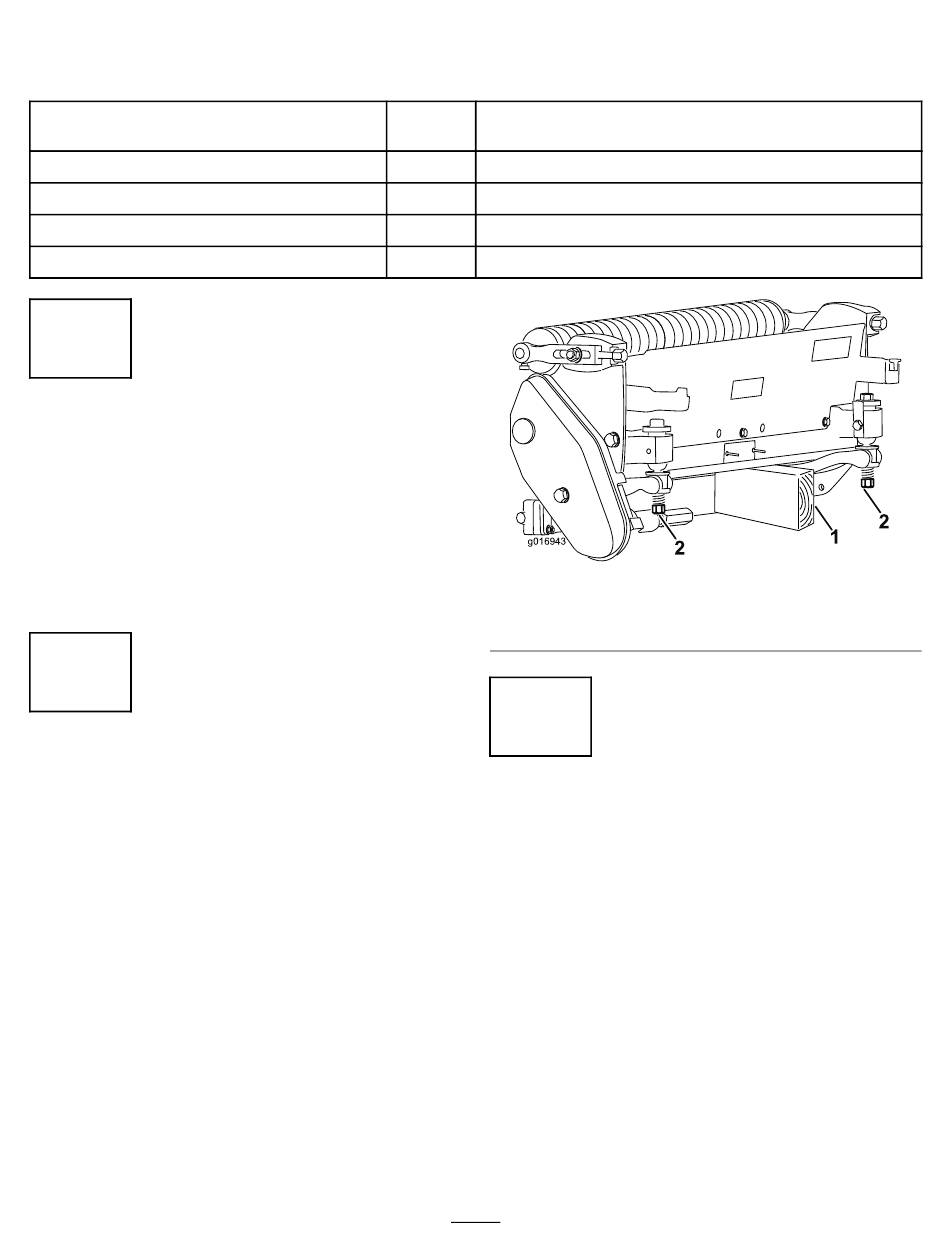

Als het maaidek moet worden gekanteld om bij de
snijplaat/messenkooi te kunnen komen, moet u de achterkant
van het maaidek ondersteunen zodat de moeren op het
achtereind van de stelschroeven van de snijbalk niet op het
werkvlak rusten (Figuur 3).
Hoeveel-
heid
1
Lezen voordat u het maaidek gaat instellen en gebruiken
1
Gebruiken om onderdeelnummers op te zoeken
1
Bewaren om later te kunnen raadplegen
1
Monteren als u een eFlex tractie-eenheid gebruikt.
g016943
1. Steun (niet meegeleverd)
3
Contact tussen snijplaat en
messenkooi afstellen
Geen onderdelen vereist
Procedure
Opmerking: Bij eFlex maaidekken heeft het contact tussen
messenkooi en snijplaat een aanzienlijke invloed op het
energieverbruik. Een heel licht contact is aanbevolen voor
optimale maaiprestaties en accuverbruik.
U kunt het contact tussen de snijplaat en de messenkooi
afstellen door de stelschroeven van de snijbalk die zich boven
op de machine bevinden te draaien.
1. Plaats de maai-eenheid op een vlak, horizontaal
oppervlak. Zorg ervoor dat de snijplaat geen contact
maakt met de messenkooi door de stelschroeven van
de snijbalk linksom te draaien (Figuur 4).
5
Gebruik
1
2
Figuur 3
2. Moer van de stelschroef
van de snijplaat (2)
2
