Toro Greensmaster Triflex 3150 Installatie-Instructies
Verlichtingsset
Verlichtingsset
Greensmaster
Modelnr.: 04554
Veiligheid
Veiligheids- en instructiestickers
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en
bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen
stickers.

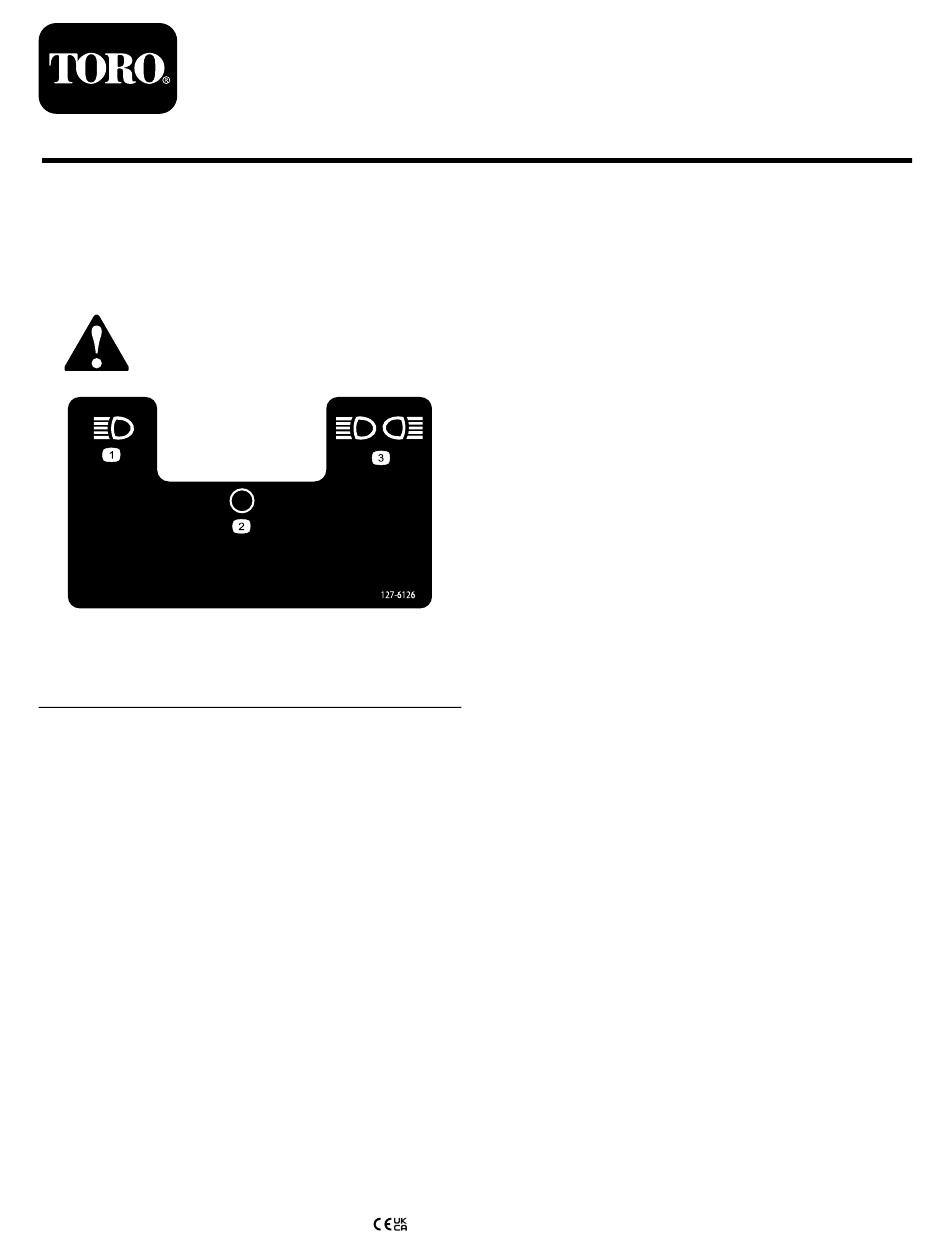

127-6126
1. Koplampen
2. Uit
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
3150/3250-D of Triflex
decal127-6126
3. Voor- en achterlichten
Registreer uw product op www.Toro.com.
Form No. 3446-679 Rev A
®
tractie-eenheid
Installatie-instructies
Vertaling van de oorspronkelijke
tekst (NL)
Gedrukt in de VS
Alle rechten voorbehouden
*3446-679*
Gerelateerde Handleidingen voor Toro Greensmaster Triflex 3150
Samenvatting van Inhoud voor Toro Greensmaster Triflex 3150
- Pagina 1 127-6126 1. Koplampen 3. Voor- en achterlichten 2. Uit *3446-679* Vertaling van de oorspronkelijke © 2021—The Toro® Company tekst (NL) Registreer uw product op www.Toro.com. 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420 Alle rechten voorbehouden...
- Pagina 2 Installatie De machine voorbereiden Geen onderdelen vereist Procedure g027755 Figuur 1 Parkeer de machine op een horizontaal oppervlak. 1. Moer (deel van de 5. Verlichtingseenheid verlichtingseenheid) Stel de parkeerrem in werking. 2. Borgring (deel van de 6. U-bout Zet de motor af en verwijder het sleuteltje. verlichtingseenheid) 3.
- Pagina 3 De kabelboom monteren Benodigde onderdelen voor deze stap: Kabelboom Kabelklembanden (37 cm) Kabelklembanden (18 cm) Adapter voor kabelboom (uitsluitend voor Greensmaster 3150- en 3250-modellen van vóór 2015) Lasverbinding, 12-10 AWG (uitsluitend voor Greensmaster 3150-modellen van vóór 2015) Lasverbinding, 16-14 AWG (uitsluitend voor Greensmaster 3150- en 3250-modellen van vóór 2015) g027850...
- Pagina 4 Voor de Greensmaster 3250-modellen gebouwd heden met de 2 kabelklembanden (18 cm) in vóór 2015: de beschikbare opening op de beugel voor de Neem contact op met een erkende Toro verdeler om verlichtingseenheid (Figuur de elektrische schema's te bekijken voor de precieze Sluit de kabelboom van de verlichtingsset aan contacten die moeten worden verbonden.
- Pagina 5 Verwijder de plastic plug en plaats de schakelaar zoals wordt getoond in Figuur g027759 Figuur 7 1. Plug 2. Schakelaar g027757 Sluit de schakelaar aan op de kabelboom. Figuur 9 Plaats de zekering in de zekeringhouder (Figuur 1. Sticker 3. Schakelaar 2.
- Pagina 6 De achterlichtset monteren (optioneel) Benodigde onderdelen voor deze stap: Achterlichtset (optioneel) Procedure Monteer de achterlichtset zoals wordt getoond in g027761 Figuur Figuur 10 1. Plug 2. Schakelaar Druk de tuimelschakelaar in het montagegat van het bedieningspaneel, zoals getoond in Figuur Sluit de schakelaar aan op de kabelboom.
- Pagina 7 Gebruiksaanwijzing De lichtschakelaar bedienen Opmerking: Om de lampen af te stellen, kunt u het bevestigingsmateriaal losmaken, de lichten naar wens en het bevestigingsmateriaal vastmaken om de lampen in de nieuw afgestelde positie vast te zetten. De lichtschakelaar heeft 3 standen; zie Figuur decal127-6126 Figuur 12...
