Werkingstheorie

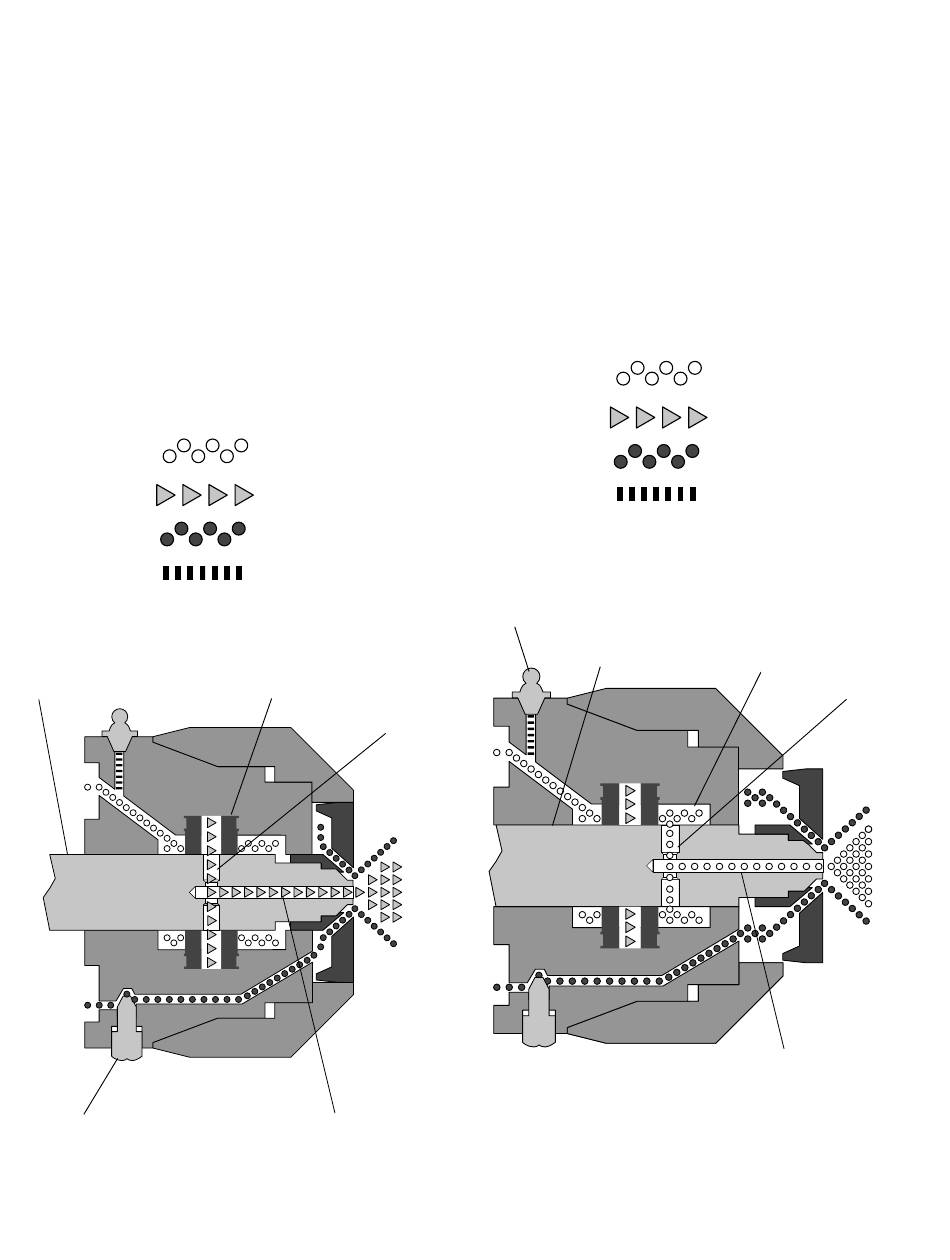

Pistool geactiveerd (er wordt vloeistof
gespoten)
Mengkamer (19) valt terug, onderbreekt
luchtreinigingsstroom. De inklemmingspoorten (IP) zijn
uitgelijnd met de vloeistofpoorten van de zijafdichtingen
(18c), zodat de vloeistof door de spuitopening (N) van
de mengkamer kan stromen.
Verklaring
Lucht voor het
doorspuiten
Vloeistof
Reinigingslucht
Smeren
OPMERKING: Vloeistofdoorgangen worden niet op
schaal getoond.
19
K
14
18c
IP
N
TI3545a
Pistool gedeactiveerd (lucht wordt
gereinigd)
Mengkamer (19) beweegt naar voren, onderbreekt
vloeistofstroom. Inklemmingspoorten (IP) geopend
naar luchtkamer (AC); hierdoor kan spoellucht door
de spuitmond van de mengkamer (N) stromen.
Verklaring
Lucht voor het
doorspuiten
Vloeistof
Reinigingslucht
Smeren
OPMERKING: Vloeistofdoorgangen worden niet op
schaal getoond.
G
19
AC
IP
N
TI3546a
312569ZAS
