Installatie
Optionele configuraties

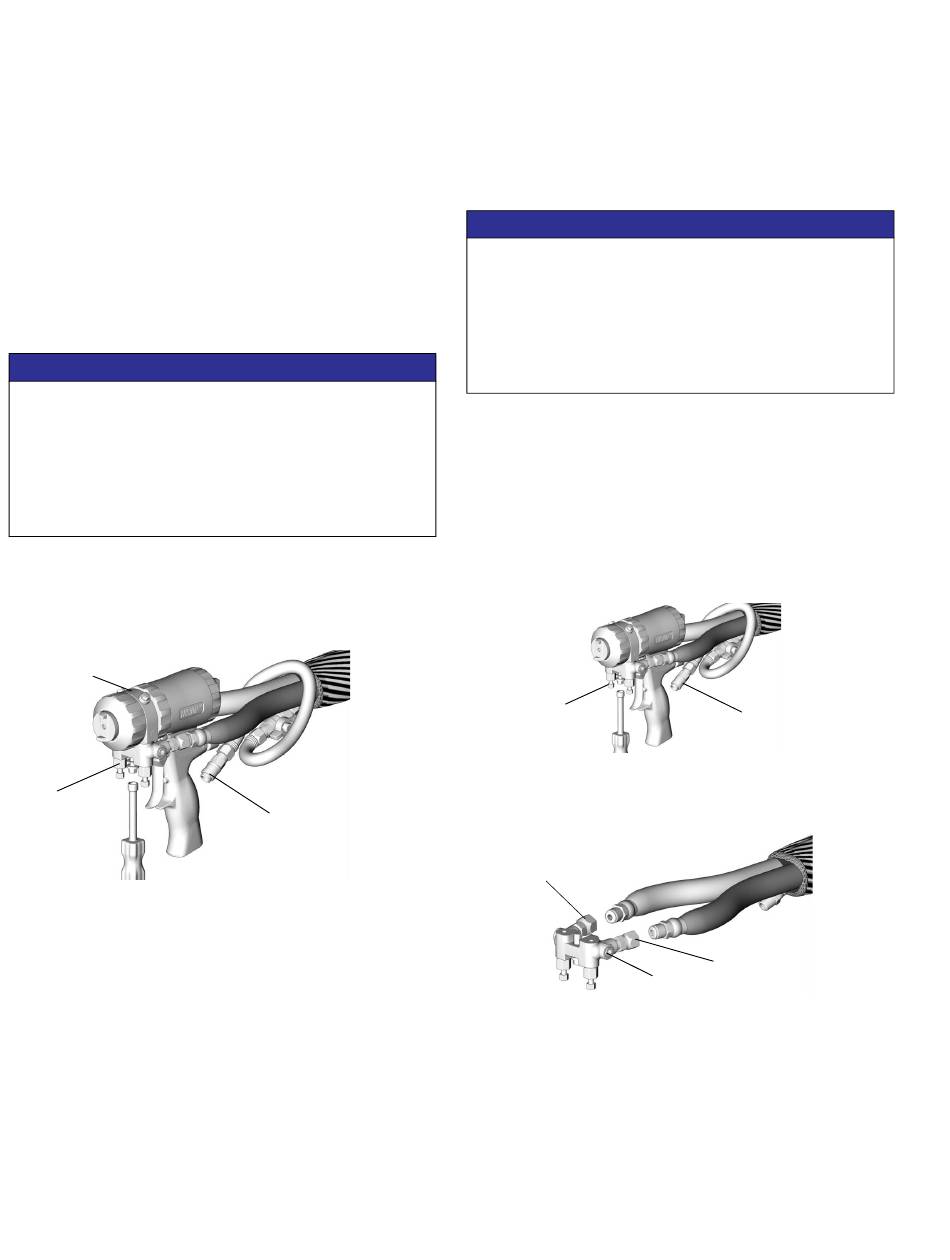

De positie van het vloeistofverdeelstuk
wijzigen
Het vloeistofverdeelstuk zit aan de onderkant van het
pistool, met de A-zijde aan de linkerkant, gezien vanaf
de bediener achter het pistool. Het verdeelstuk kan
ook aan de bovenkant worden geplaatst. Hierdoor
worden de A-componenten (vloeistofinlaatwartel,
terugslagventiel, zijafdichtingspatroon en mengkamer)
naar de rechterkant verplaatst.
Voorkom kruisbesmetting in het pistool door de
A-onderdelen (isocyanaat) en B-onderdelen (hars)
niet onderling te verwisselen. Kruisbestemming kan
ervoor zorgen dat het materiaal in het pistool uithardt.
Uitgehard materiaal kan de afdichtingsoppervlakken
beschadigen, de vloeistofdoorlaten blokkeren en
voorkomen dat het pistool werkt.
1. Volg de Drukontlastingsprocedure, pagina 20.
2. Koppel de snelkoppeling van de luchtleiding (D)
los en verwijder het vloeistofverdeelstuk (M).
F
M
3. Volg de De voorkant verwijderen-procedure op
pagina 31.
4. Draai de vloeistofbehuizing (F) 180 graden.
5. Volg de De voorkant bevestigen-procedure op
pagina 31.
6. Sluit het vloeistofverdeelstuk weer aan. Sluit de
luchtleiding opnieuw aan. U kunt het pistool weer
gebruiken.
18
LET OP
D
TI2554A
De positie van de slang wijzigen
De vloeistofinlaatwartels en de snelkoppeling voor de
lucht zijn normaal naar de achterkant van het pistool
gericht. Het is echter ook mogelijk de slangen naar
onderen te richten.
Voorkom kruisbesmetting in het pistool door de
A-onderdelen (isocyanaat) en B-onderdelen (hars) niet
onderling te verwisselen. Kruisbestemming kan ervoor
zorgen dat het materiaal in het pistool uithardt.
Uitgehard materiaal kan de afdichtingsoppervlakken
beschadigen, de vloeistofdoorlaten blokkeren en
voorkomen dat het pistool werkt.
1. Volg de Drukontlastingsprocedure, pagina 20.
2. Ontlast de systeemdruk. Volg de
Drukontlastingsprocedure in de handleiding van
uw doseerapparaat.
3. Koppel de luchtleiding (D) los en verwijder het
vloeistofverdeelstuk (M).
M
4. Koppel de vloeistofslangen los van de
vloeistofinlaatwartels (S). Verwijder de wartels.
Verwijder de pluggen uit de optionele inlaten (P).
S
LET OP
D
TI2554A
S
P
TI2417A
312569ZAS
