8.

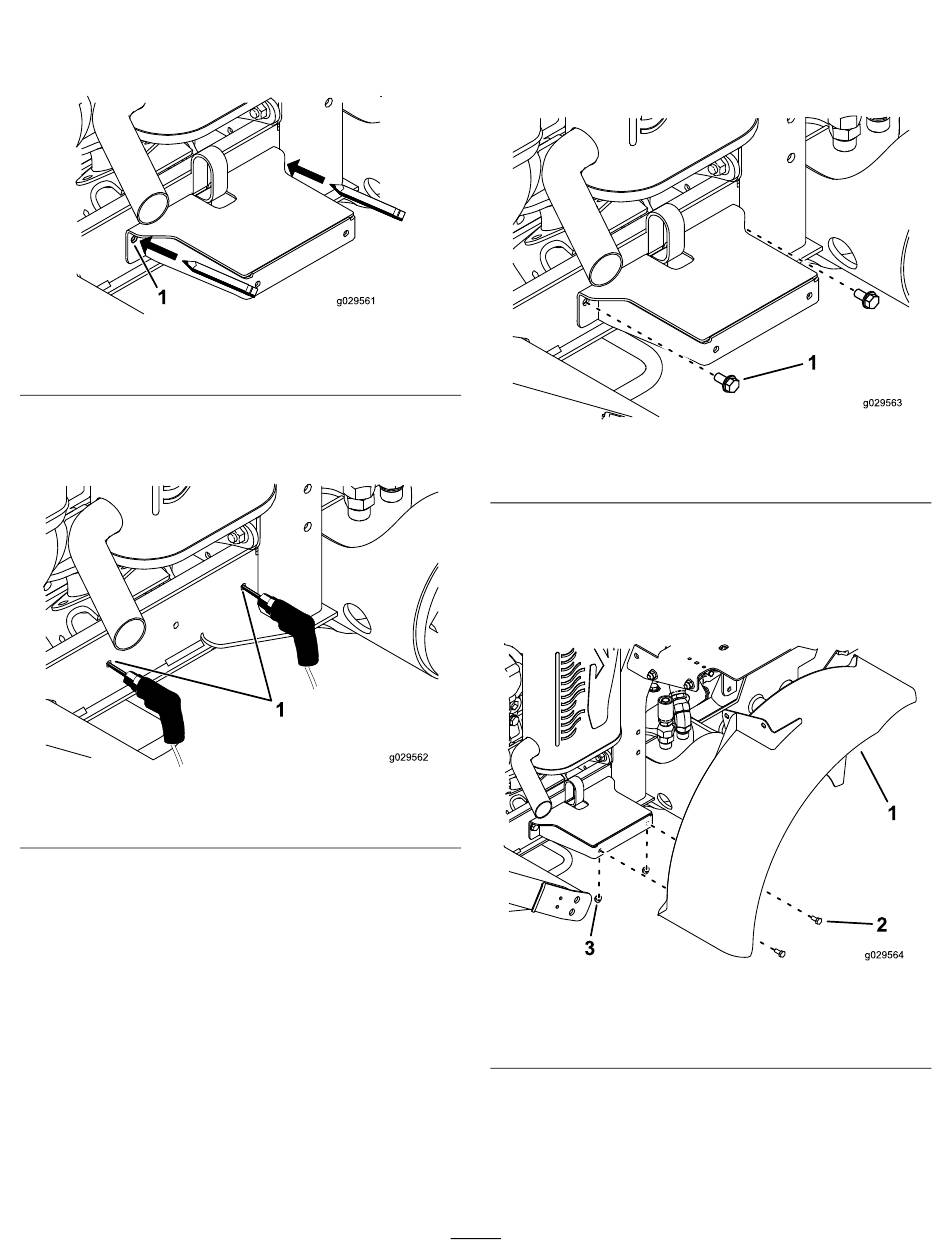

Gebruik de framemontagebeugel als sjabloon
om de andere 2 montageopeningen voor het
spatscherm te markeren op het framekanaal
(Figuur
19).
1. Hier markeren.
9.
Verwijder de bout en moer waarmee de klem en
de montagebeugel aan het frame gemonteerd
zijn.
1. Hier boren.
10.
Boor op de plaatsen die u bij stap
gemarkeerd 2 openingen met een diameter van
7,1 mm door het framekanaal
11.
Monteer de slangklem en de montagebeugel
voor het spatscherm losjes aan het framekanaal
met slangklem, bout en moer (zie
Figuur 19
Figuur 20
8
hebt
(Figuur
20).
Figuur
12.
Gebruik de nieuw geboorde openingen om de
montagebeugel voor het spatscherm aan het
framekanaal te bevestigen met 2 zelftappende
schroeven (5/16 x 5/8 inch) zoals getoond in
Figuur
g029561
1. Zelftappende schroef (5/16 x 5/8")
13.
Bevestig alle bevestigingsmaterialen.
14.
Monteer de zijkant van het rechter spatscherm
losjes aan de montagebeugel voor het
spatscherm met 2 bouten (1/4 x 5/8") en 2
moeren (1/4"), zoals getoond in
g029562
18).
1. Rechter spatscherm
2. Bout (1/4 x 5/8 inch)
15.
Monteer de beugel aan de bovenkant van
het spatscherm losjes aan de beugel van de
brandstoftank met 2 bouten (3/8 x 3/4") en 2
moeren (3/8") zoals getoond in
9
21.
Figuur 21
Figuur 22
3. Moer (1/4 inch)
g029563
Figuur
22.
g029564
Figuur
22.
