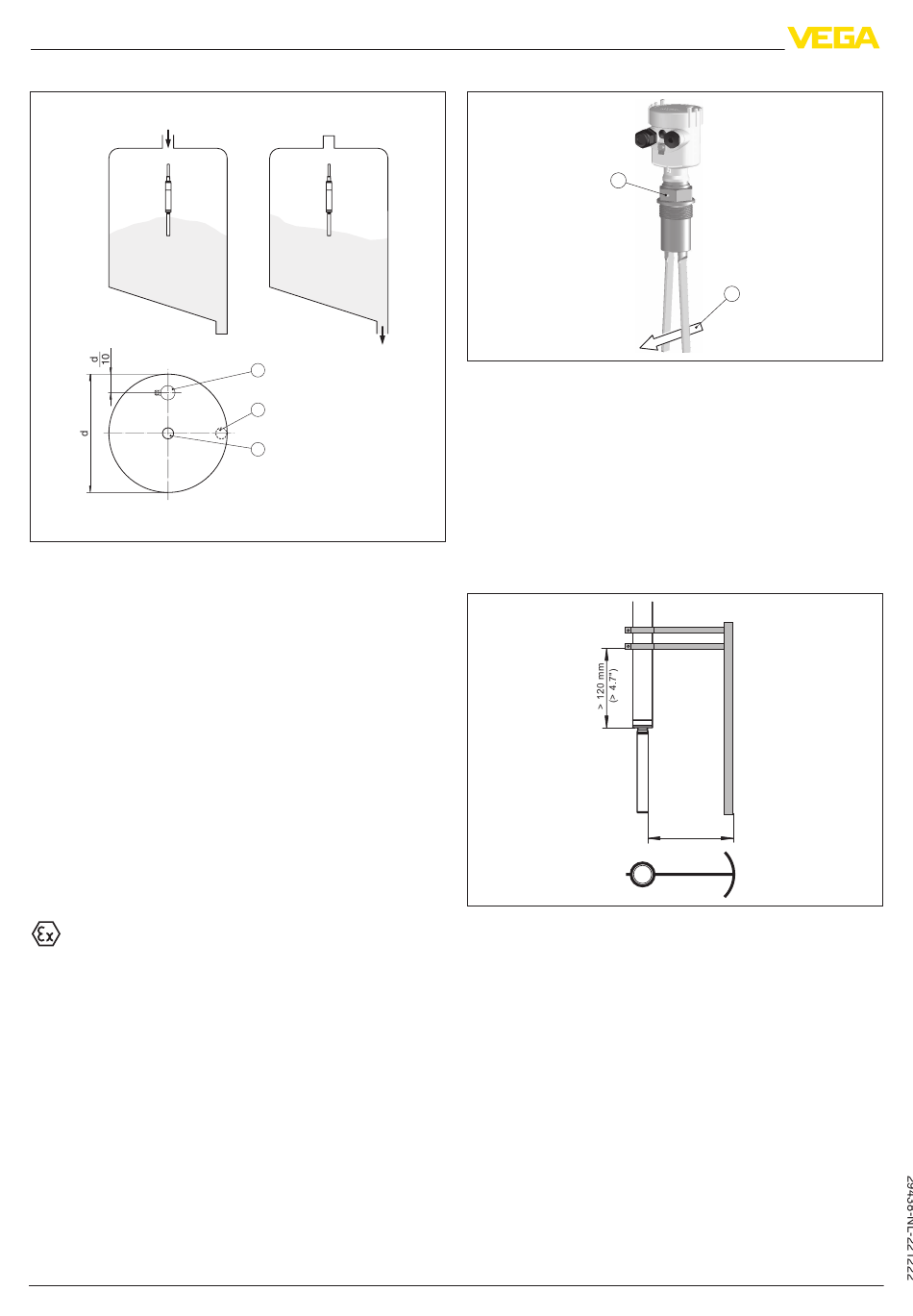

Fig. 10: Vullen in het midden, afvoer aan de zijkant
1
VEGAVIB/VEGAWAVE
2
Afvoeropening
3
Vulopening
Trekbelasting
Let er bij de kabeluitvoering op, dat de maximaal toegestane trekbelas-
ting van de ophangkabel niet wordt overschreden. Dit gevaar bestaat
vooral bij bijzonder zwaar stortgoed of grote meetlengten. De maximaal
toegestane trekbelasting vindt u in de " Technische gegevens".
Roerwerken
Vul- of trekkrachten, trillingen uit de installatie e.d. kunnen sterke zijwaart-
se krachten op de niveauschakelaar veroorzaken. Kies daarom de ver-
lengbuis van de VEGAVIB/VEGAWAVE niet te lang, maar controleer, of
in plaats daarvan niet een niveauschakelaar VEGAVIB 61 of VEGAWAVE
61 aan de zijkant in horizontale positie kan worden gemonteerd.
Extreme installatietrillingen, bijv. door fluïdisatie of kloppers in de tank
kunnen de verlengingsbuis van de VEGAVIB/VEGAWAVE in de resonan-
tietrilling brengen. Dit veroorzaakt verhoogde materiaalbelasting op de
bovenste lasnaad. Wanneer een lange buisuitvoering nodig is, dan kunt
u direct boven het trilelement een geschikte ondersteuning of afspanning
aanbrengen, om de verlengingsbuis te fixeren.
Deze maatregel geldt vooral voor toepassingen in Ex-omgeving.
Let erop, dat de buis door deze maatregelen niet aan een buigbe-
lasting wordt blootgesteld.
Wanneer inbouw van bovenaf nodig is, controleer dan of u ook een kabe-
luitvoering kunt gebruiken.
Sterke trillingen kunnen na verloop van tijd de elektronica beschadigen.
Met een separate behuizing kunt u deze van het proces loskoppelen.
Stromingen
Om te zorgen dat de trilvork van de VEGAWAVE bij productbewegingen
zo min mogelijk weerstand biedt, moeten de oppervlakken van de trilvork
parallel aan de productbeweging staan.
12
Montage
1
2
3
1
Fig. 11: Stromingsuitrichting van de trilvork
1
Markering bij schroefdraaduitvoering
2
Stromingsrichting
Borgkoppeling
De VEGAVIB/VEGAWAVE in buisuitvoering kan voor een traploze
hoogte-instelling met een borgkoppeling worden gemonteerd. Deze is
leverbaar voor toepassingen in drukloze omgeving of als uitvoering tot 16
bar (232 psig).
Botsbescherming tegen steenslag
Bij toepassingen bijv. in zandvangers of bekkens voor grof sediment
moet het trilelement m.b.v. een geschikte botsplaat worden beschermd
tegen beschadiging.
Fig. 12: Botsplaat ter bescherming tegen beschadigingen
Druk/vacuüm
Bij over- of onderdruk in de tank moet u de procesaansluiting afdichten.
Controleer of het afdichtingsmateriaal bestendig is tegen het product en
de procestemperatuur.
Zonnekap
Om de sensor te beschermen tegen vervuiling en sterke opwarming
door de zon bij buitenopstelling, kunt u een zonnekap op het sensorhuis
klikken.
2
> 125 mm
(> 5")
Vibratie
