11 Elektronica - contactloze schakelaar
Contactloze schakelaar
5
4

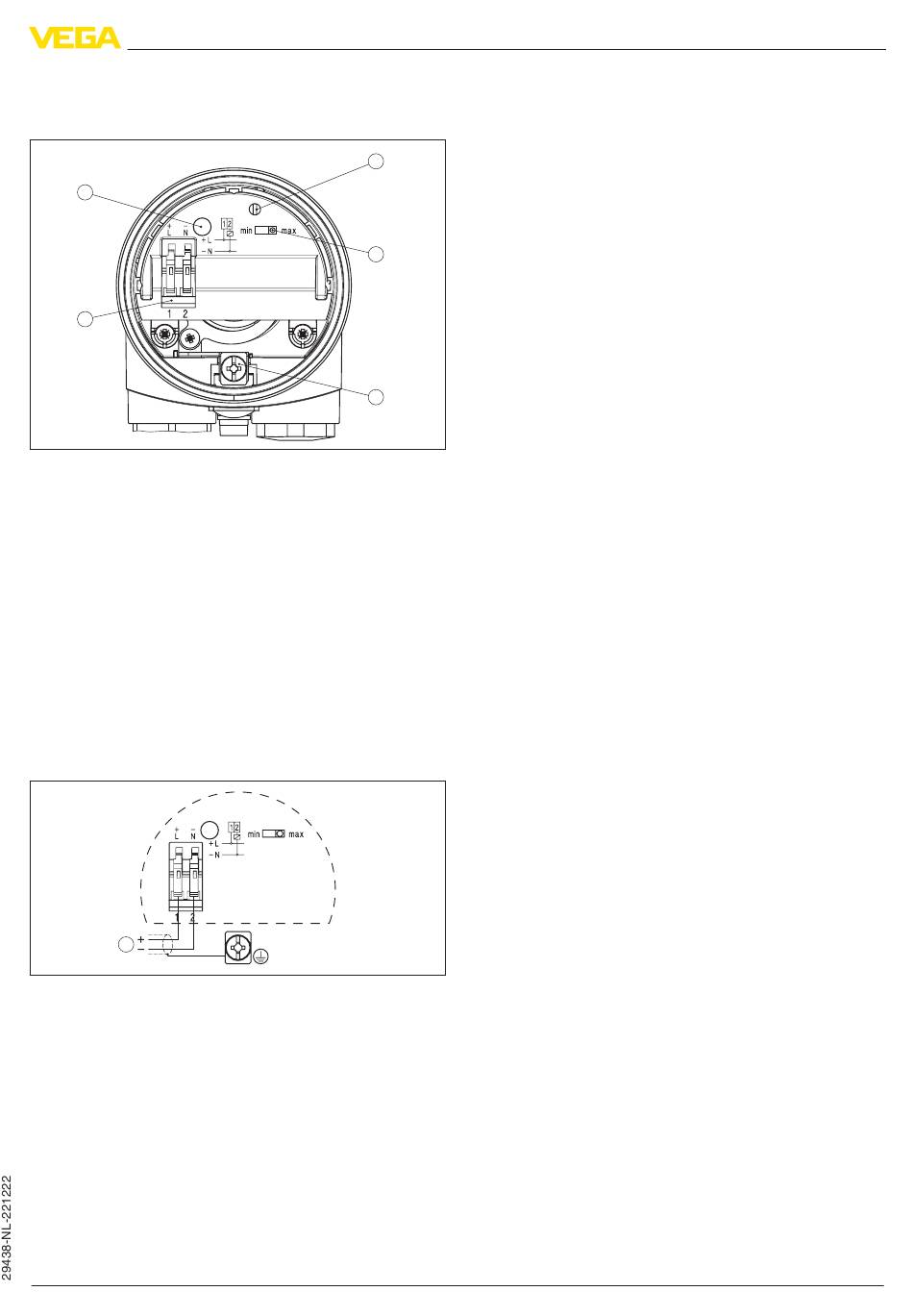

Fig. 20: Elektronica- en aansluitruimte - contactloze schakelaar
1
Potentiometer voor het instellen van het dichtheidsbereik
2
DIL-schakelaar voor bedrijfsstandenomschakeling
3
Aardklem
4
Aansluitklemmen
5
Controle-LED
Het verdient aanbeveling de VEGAVIB/VEGAWAVE zodanig aan te
sluiten, dat het schakelcircuit bij niveaumelding, kabelbreuk of storing is
geopend (fail safe).
De contactloze schakelaar is altijd in de rusttoestand weergegeven.
Voor het direct aansturen van relais, schakelaars, magneetventielen, sig-
naallampen, claxons, enz. Mag niet zonder tussengeschakelde belasting
worden gebruikt, omdat de elektronica bij directe aansluiting op het net
wordt beschadigd. Niet voor aansluiting op laagspannings PLC-ingangen
geschikt.
De eigenstroom wordt na het afschakelen van de last kortstondig tot
onder 1 mA verlaagd, zodat schakelaars, waarvan de houdstroom min-
der is dan de constant aanwezige eigenstroom van de elektronica, toch
betrouwbaar worden afgeschakeld.
1
Fig. 21: Aansluitschema eenkamerbehuizing
1
Afscherming
Vibratie
Elektronica - contactloze schakelaar
1
2
3
17
