12 Elektronica - tweedraadsuitgang 8/16 mA
Tweedraadsuitgang 8/16 mA
De tweedraadselektronica heeft een regelaar nodig. Passende regelaars
voor de 8/16 mA-uitgang zijn de VEGATOR 121 of 122.
•
VEGATOR 121 - eenkanaals
•
VEGATOR 122 - tweekanaals
5
4

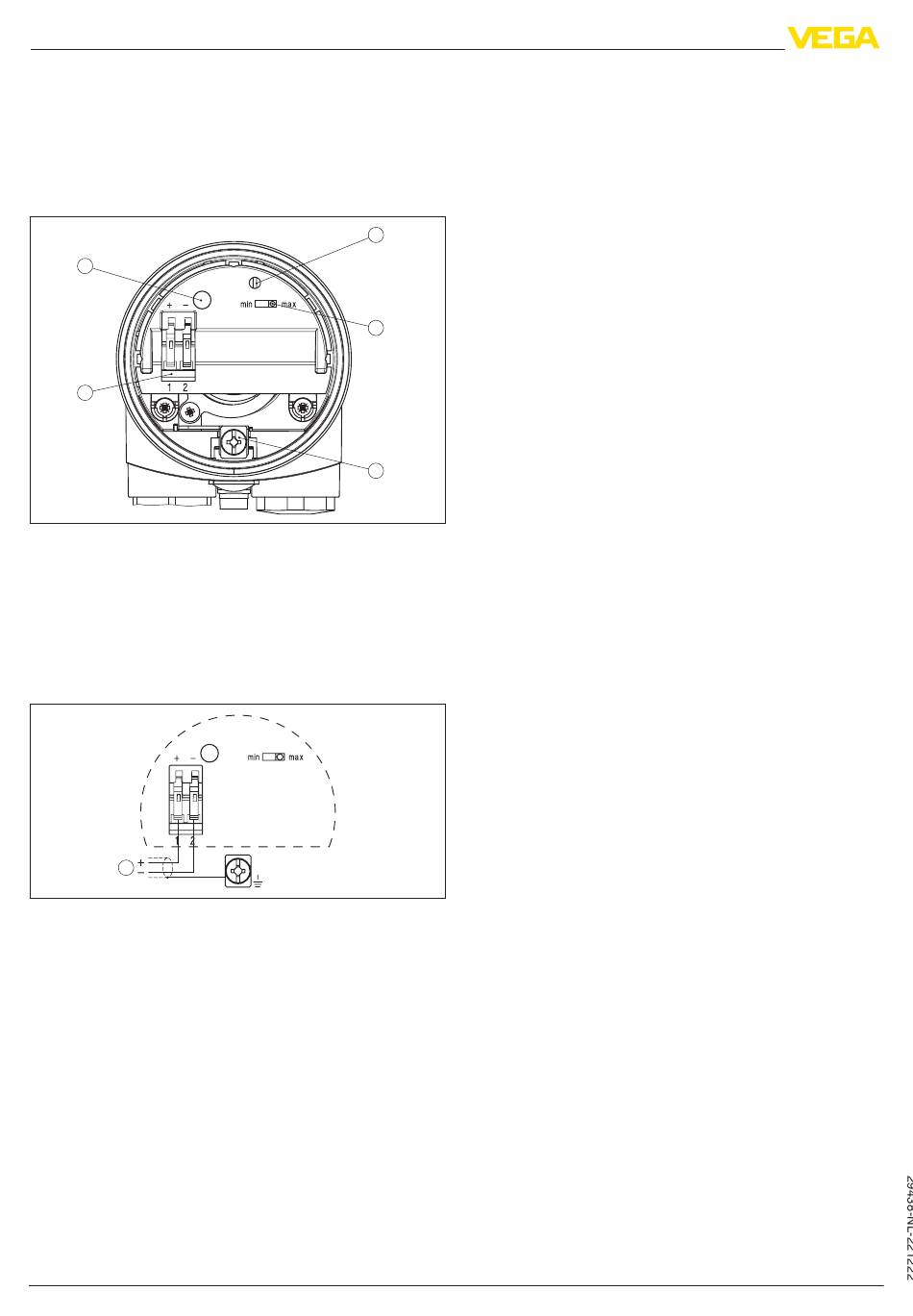

Fig. 22: Elektronica- en aansluitruimte - tweedraadsuitgang
1
Potentiometer voor het instellen van het dichtheidsbereik
2
DIL-schakelaar voor bedrijfsstandenomschakeling
3
Aardklem
4
Aansluitklemmen
5
Controle-LED
Het verdient aanbeveling de VEGAVIB/VEGAWAVE zodanig aan te
sluiten, dat het schakelcircuit bij niveaumelding, kabelbreuk of storing is
geopend (fail safe).
Het schakelvoorbeeld geldt voor alle toepasbare regelaars.
1
Fig. 23: Aansluitschema eenkamerbehuizing
1
Voedingsspanning
18
Elektronica - tweedraadsuitgang 8/16 mA
1
2
3
Vibratie
