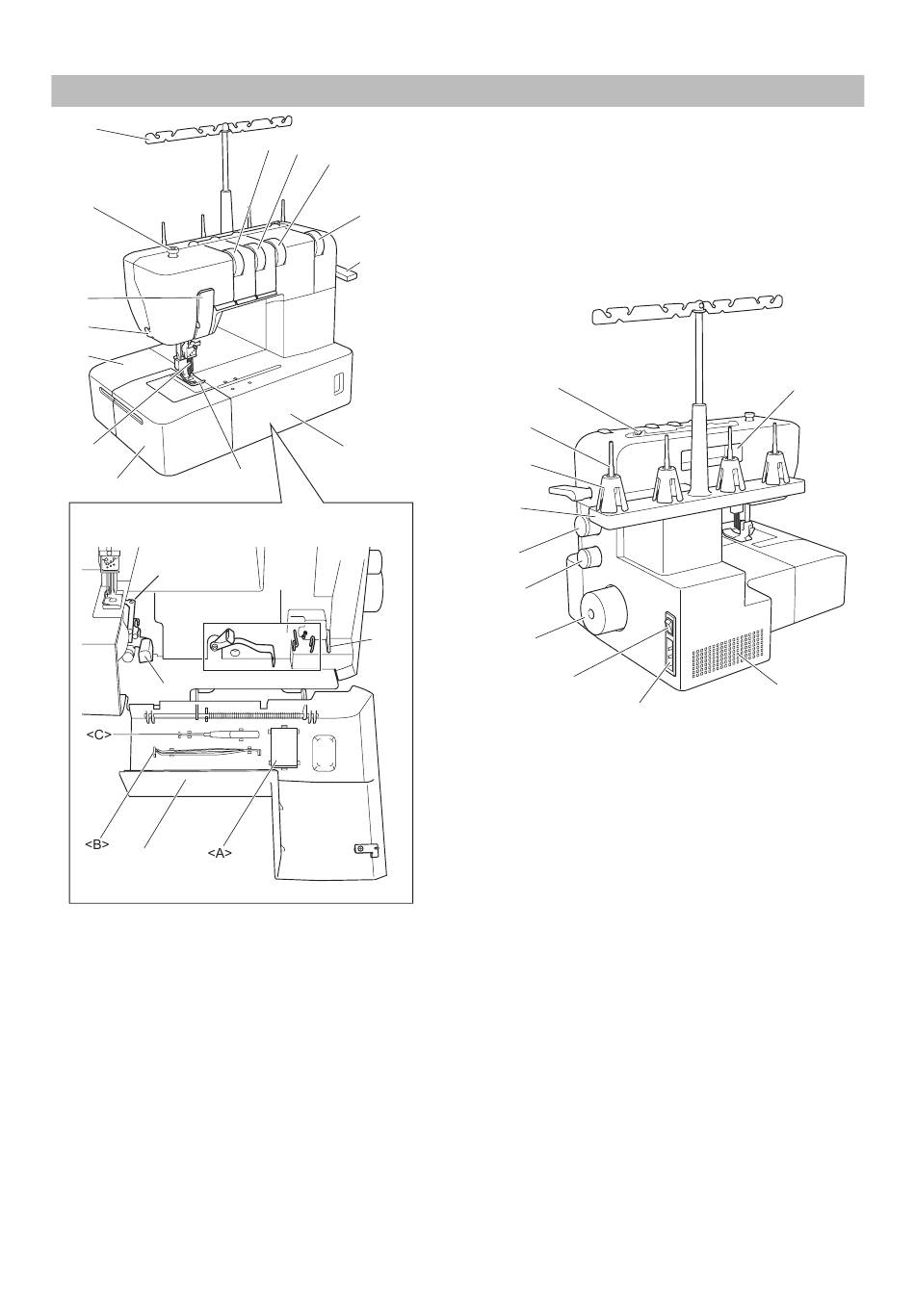

HOOFDSTUK 1
NAMEN VAN ONDERDELEN EN HUN FUNCTIES
Machine (Coverlock model) (Productcode: 884-B30)
1
2
3
4
5
6
7
Binnenzijde van voorklep
R
S
T
1 Draadgeleider
2 Stelschroef voor persvoetdruk
3 Afdekplaatje draadhevel
4 Draadafsnijder
5 Werkvlak
6 Naalden
7 Werkvlakverlenging
8 Persvoet
9 Draadspanningsknop linkernaald
0 Draadspanningsknop middelste naald
A Draadspanningsknop rechternaald
B Draadspanningsknop grijper
C Persvoethendel
D Voorklep
E Draadgeleider
F Klospen
G Kloskussentje
4
9
0
A
B
C
D
8
Q
P
E
F
G
H
I
J
K
L
M
H Klossteun
I Steeklengteknop
J Instelknop differentiaalverhouding
K Handwiel
L Aan/uit- en lichtschakelaar
M Voetpedaalaansluiting
N Handvat
O Luchtopeningen
Binnenzijde van voorklep
P Draadspanningafstelhendel grijper
Q Draadgever grijper
R Grijper
S Ontgrendelingshendel grijper
t Voorklepcompartiment
U kunt de bijgeleverde accessoires opbergen in
dit voorklepcompartiment. <A>: Naaldsetje,
<B>: Pincet, <C>: Inbusschroevendraaier
N
O
