Namen van machineonderdelen en hun functies
1
Hoofdstuk
Namen van machineonderdelen en hun functies
Hieronder worden de diverse onderdelen van de machine en hun functie beschreven. Lees deze beschrijving voordat u de
machine gaat gebruiken. Zo leert u de namen van de onderdelen en waar ze zitten.
Machine

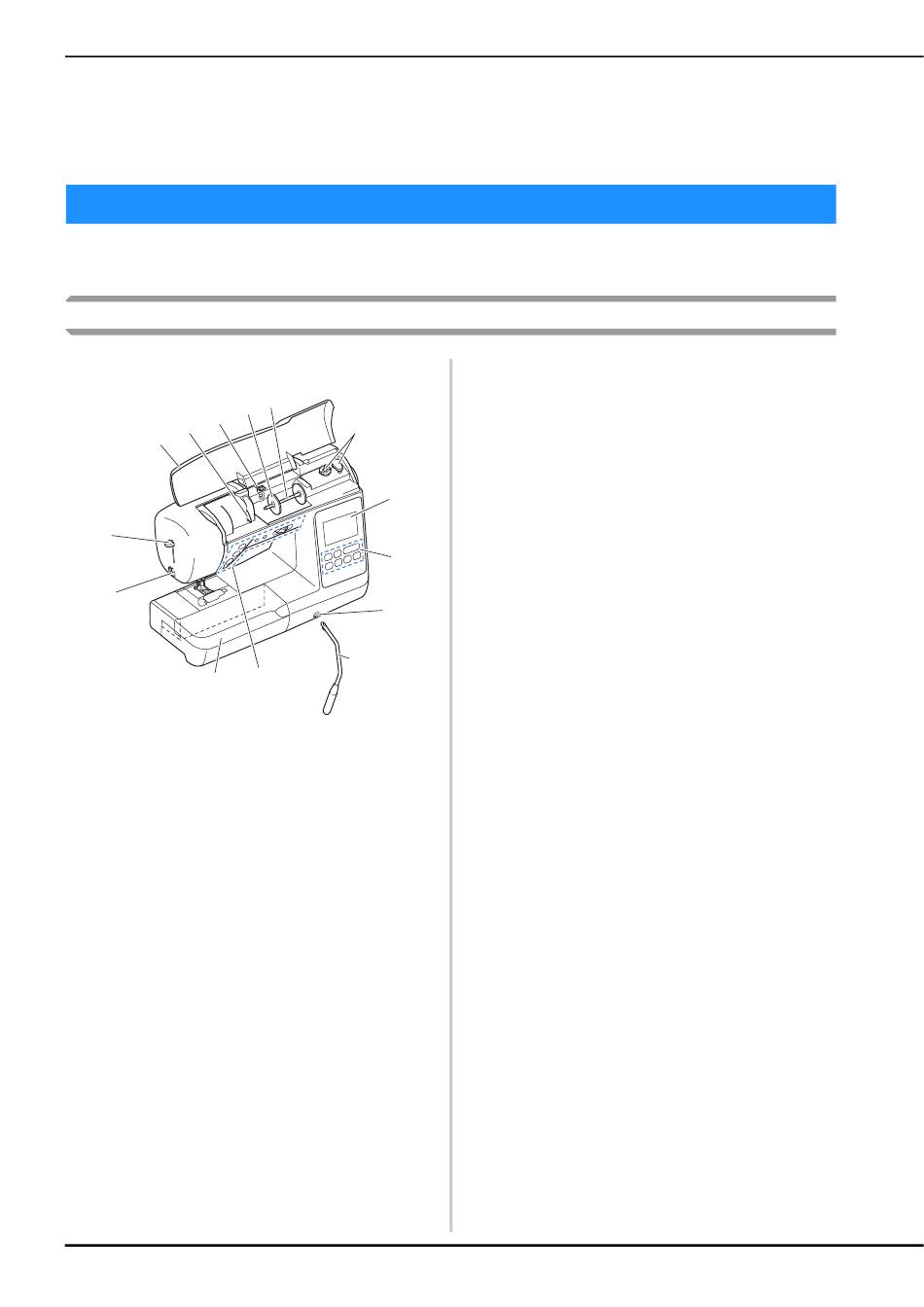

■ Vooraanzicht
d
c
b
a
n
m
l
B-2
VOORBEREIDINGEN
e
f
g
h
i
j
k
1 Bovendeksel
Open het bovendeksel om de klos garen op de klospen te
plaatsen.
2 Draadgeleiderplaat
Bij het inrijgen van de bovendraad leidt u de draad rond de
draadgeleiderplaat.
3 Draadgeleider voor het opwinden van de spoel en
voorspanningsschijf
Leid de draad onder deze draadgeleider en rond de
voorspanningsschijf wanneer u de onderdraad opwindt.
4 Kloshouder
De kloshouder houdt de garenklos op zijn plaats.
5 Klospen
Plaats een klos garen op de klospen.
6 Spoelopwinder
Met de spoelopwinder windt u de spoel op.
7 Display
Instellingen voor de geselecteerde steek en foutmeldingen
worden weergegeven op de display. (pagina B-11)
8 Bedieningspaneel
In het bedieningspaneel kunt u steekinstellingen selecteren en
bewerken, en bewerkingen selecteren om de machine te
gebruiken. (pagina B-5)
9 Bevestigingssleuf voor kniehevel
Steek de kniehevel in de betreffende bevestigingssleuf.
0 Kniehevel
Gebruik de kniehevel om de persvoet omhoog en omlaag te
zetten. (pagina B-45)
A Bedieningstoetsen en schuifknop voor
snelheidsregeling
Met deze toetsen en de schuif bedient u de machine.
(pagina B-4)
B Accessoiretafel
Plaats de persvoetaccessoirelade in het accessoirevak van de
accessoiretafel. Verwijder de accessoiretafel wanneer u
cilindrische stukken naait, zoals manchetten.
C Draadafsnijder
Leid de draden door de draadafsnijder om ze af te snijden.
D Naaldinrijgerhendel
Rijg de naald in met de draadinrijger.
