Installatie
1
3
20
3
2

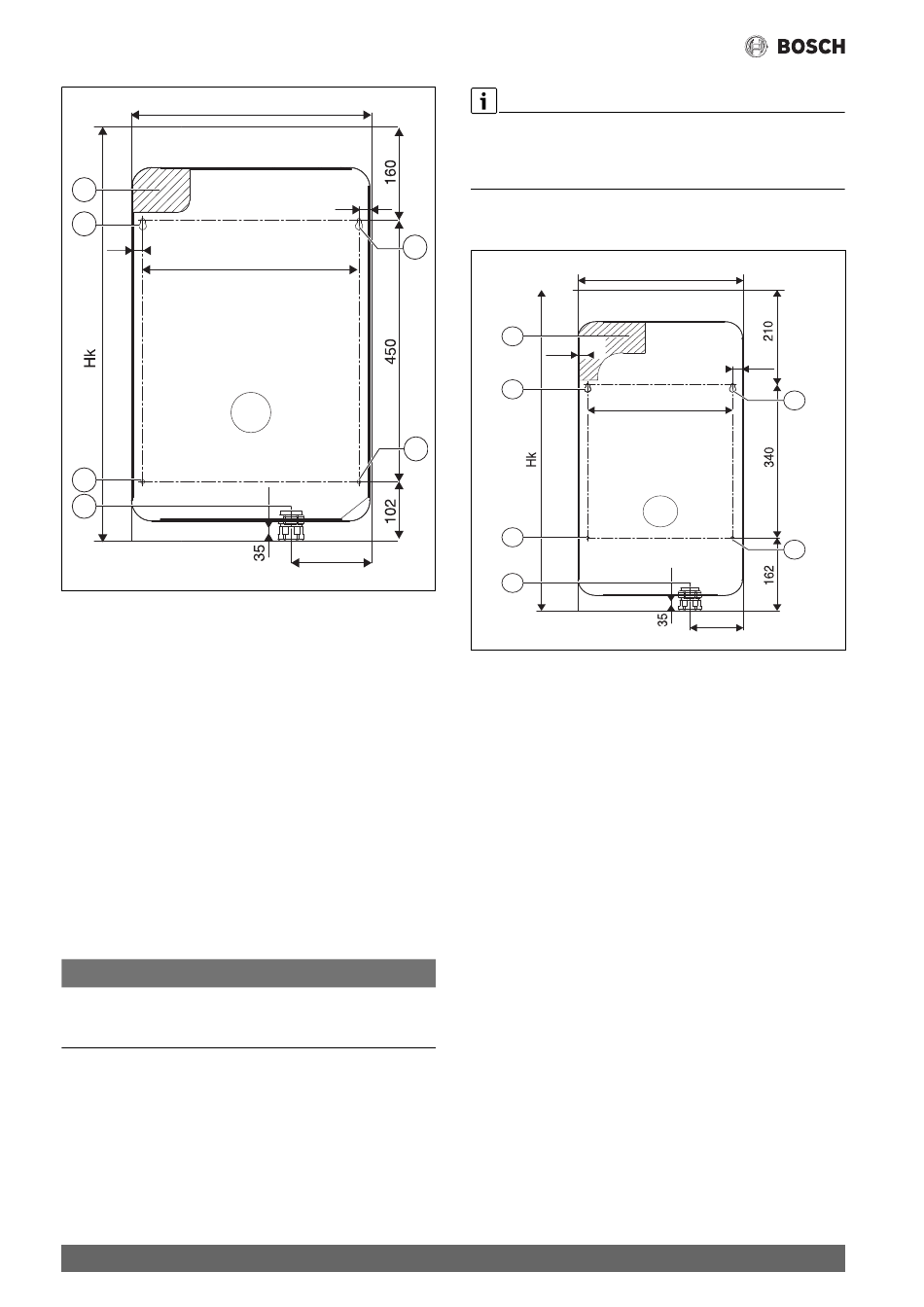

Figuur 12 Afmetingen van de boringen voor het vastmaken van de verwarming
aan de wand en voor de voedingskabel voor de Tronic Heat
3000 15-24 kW ketel
Hk
Hoogte van de ketel
Bk
Breedte van de ketel
[1]
Introductie van de toevoerkabel van de muur
Introductie van de toevoerkabel van onderen
[2]
[3]
Gaten voor het bevestigen van de ketel aan de muur
4.6
Het installeren van ketels
4.6.1
Installatievereisten
De installatieruimte moet aan de volgende voorwaarden voldoen:
" De installatieruimte moet vorstvrij zijn en geschikt voor een veilige
werking.
" De installatie moet voldoende duurzaam en gelijkmatig zijn
(max. het gewicht van de gevulde ketel is cca.35 kg).
" De ketel mag alleen op een niet-brandbaar oppervlak worden
gemonteerd.
4.6.2
Vergadering
O p m e r k i n g :
Schade aan eigendommen door defecte wandinstallatie!
¶ afhankelijk van de aard van het metselwerk en het gewicht van de
verwarmingsdoos, gebruik maken van de juiste bevestiging materiaal.
¶ Gebruik als montagehulpmiddel voor het bevestigen van de ketel
aan de muur de bijgevoegde sjabloon.
¶ Voor de bevestiging van de ketel aan de montagerail moet u de instructies in de
installatie-instructies voor de montagerail in acht nemen. (
àHoofdstuk 2.15, blz.
16
Bk
20
3
377
3
140
0010010314-001
#Pages[9]
De plaatsing van de elektrische ketel moet zodanig zijn dat een afstand van ten minste
0,6 m en aan de zijkanten van 0,2 m wordt gewaarborgd voor de eventuele vervanging
van het expansievat aan de bovenzijde van de ketel.
4.6.3
Stencils voor de bevestiging van de ketel aan de muur
1
20
3
3
2
Figuur 13 Afmetingen van de boringen voor het vastmaken van de verwarming
aan de wand en voor de voedingskabel voor de Tronic Heat
3500 4-12 kW ketel
Hk
Hoogte van de ketel
Bk
Breedte van de ketel
[1]
Introductie van de toevoerkabel van de muur
Introductie van de toevoerkabel van onderen
[2]
[3]
Gaten voor het bevestigen van de ketel aan de muur
Tronic Heat 3000-3500 - 6720859226 (2018/09)
Bk
20
3
290
3
107
0010010316-001
