Zorg voor voldoende doorstroming van verwarmingswater, zodat de
ketel niet oververhit raakt!
4.8.4
Pompbeveiliging
Beschrijving van de pomp Wilo
Het is een natte rotorpomp waarin alle roterende delen worden
overstroomd door het transportmedium. Het transportmedium smeert
en koelt de vlakke lagers en de rotor.
Schakelen pompvermogen
Schakelvermogen is afhankelijk van de rotorsnelheid. De pum- pe is
uitgerust met een draaischakelaar voor 3-traps schakeling van de
snelheid (1 MIN - 2 - 3 MAX). Als de kamers niet voldoende verwarmd
zijn, kan de snelheid te laag zijn. In een dergelijk geval kan de snelheid
naar een hoger niveau worden overgeschakeld. Als de pomp daarentegen
met een te hoge snelheid wordt bediend, kan een hoog geluidsniveau van
het verwarmingssysteem optreden (vooral bij de gasklepklep), of ook bij
de luchtvorming in het systeem. Dit kan vervolgens worden gecorrigeerd
door de pomp naar een lagere snelheid te schakelen, rekening houdend
met het ketelvermogen.
Het vullen en ontluchten van de pomp
De aanwezigheid van lucht bij het opstijgen kan het geluidsniveau van
de pomp verhogen.
Ontluchting van de pomp moet altijd worden uitgevoerd tijdens de
ingebruikname en zelfs als de verwarming en pomp in werking zijn, maar
de radiatoren zijn koud. Als er lucht in de pompkamer zit, wordt het
medium niet getransporteerd. Wij raden u aan
directe ontluchting van de rotorkamer van de pomp, zelfs als een
ventilatieopening meestal kort na inbedrijfstelling plaatsvindt. Een
droge oplage op korte termijn schaadt de pomp niet. Bij het ontluchten
moet het volgende zijn:
¶ delen van lekkend water.
¶ Gebruik een schroevendraaier om de ventschroef voorzichtig los te
maken, verwijder deze indien nodig (
à
Fig. 19, blz.
¶ Sluit na 15-30 seconden de ventilatieschroef weer.
Het op zijn plaats maken van de pomp in geval van blokkering
Het blokkeren van de pomp kan bijvoorbeeld optreden als gevolg van de
infiltratie van onzuiverheden uit het verwarmingswater, daarom moet
een waterfilter worden ge nstalleerd bij de inlaat van de pomp. Het
blokkeren van de pomp kan ook het gevolg zijn van langdurige
inactiviteit. De pomp is niet toegestaan met een automatisch
voorgebruik. Om de pomp beschikbaar te stellen, gaat u als volgt verder:
¶ delen van lekkend water.
¶ Maak de ventschroef voorzichtig los met behulp van een
schroevendraaier, verwijder deze indien nodig. Gebruik een
schroevendraaier om de mobiliteit van de pompmotor te controleren
door de as, die is voorzien van groeven, te draaien en de pomp
gemeenschappelijk te maken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
pagina 21).
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
¶ Sluit na het maken van de pomp de ventilatieschroef.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . .
Tronic Heat 3000-3500 - 6720859226 (2018/09)
#Pages[21]
à
Fig. 19.

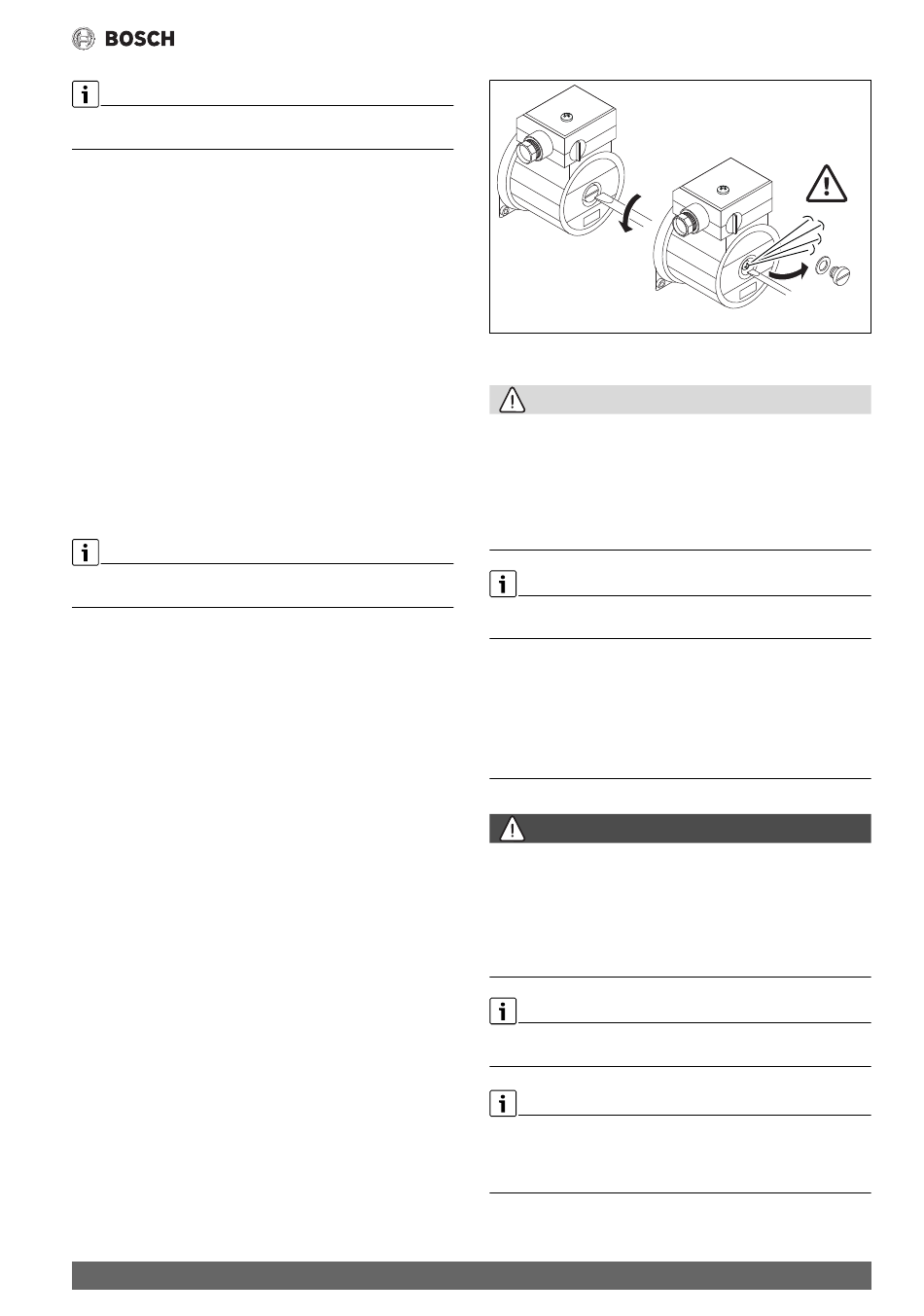

Figuur 19 Het losmaken van de ventschroef en het controleren van de
vrij h eid
Voorzichtigheid:
Risico op letsel als gevolg van broei als gevolg van een verkeerde
procedure bij het ontluchten of gevaarlijk maken van de pomp!
Na het openen van de ventilatieschroef, afhankelijk van de hoogte van
de druk in het verwarmingssysteem en de temperatuur van het
transportmedium, is hij- ß se.
¶ vent en maak de pomp in een koude toestand.
Zorg voor voldoende koelvloeistof zodat de ketel niet oververhit raakt!
4.8.5
Automatische ventilatie van de ketel
Het ontluchten van de ketel wordt geloosd door de slang in het onderste
gedeelte van de ketel, waardoor er geen mechanische grootte nodig is.
¶ ventilatieslang naar de afvoersifon.
5
Elektrische aansluiting
Risico:
Levensgevaar door eletarische stroming!
¶ elektrisch werk mogen alleen beroepsbeoefenaren met de juiste
kwalificatie en het geldige certificaat van de fabrikant elektrisch werk
verrichten. ¶ Voor het demonteren van de ketelbekleding wordt het
apparaat van het net
spanning
en
tegen
¶ installatievoorschriften.
Bij het aansluiten van elektrische componenten worden de circuitdiagrammen (
#Pages[24]
tel 5.2, pagina 24) en instructies voor het betreffende product.
De aansluiting van de ketel is ontworpen voor een 5-draads netwerk ( 3x400/230
V AC) en een 3-draads netwerk (1x230 V AC). Houd bij het aansluiten
van een 4-draads netwerk rekening met de lokale voorschriften en de
instructies in hoofdstuk 2.9.
Elektrische aansluiting
90°C
0010010268-001
onbedoelde
herschakeling.
à Kapi-
21
