Installatie
Veiligheidsvoorzieningen en opslagapparaten kunnen bij hoge druk
worden beschadigd.
¶ druk op de ketel na het vullen met de druk die overeenkomt met de
reactiedruk van de veiligheidsklep.
¶ de maximale druk van de ingebouwde componenten waarnemen.
¶ Open na de lektest alle uitschakelapparaten opnieuw.
¶ Zorg ervoor dat alle druk-, bedienings- en veiligheidsvoorzieningen
correct werken.
¶ aan het vulapparaat volgens de lokale regelgeving.
¶ voordruk van het expansievat.
¶ vullen en leeg tik.
¶ ketel scan langzaam. Let op het drukdisplay op de drukmeter.

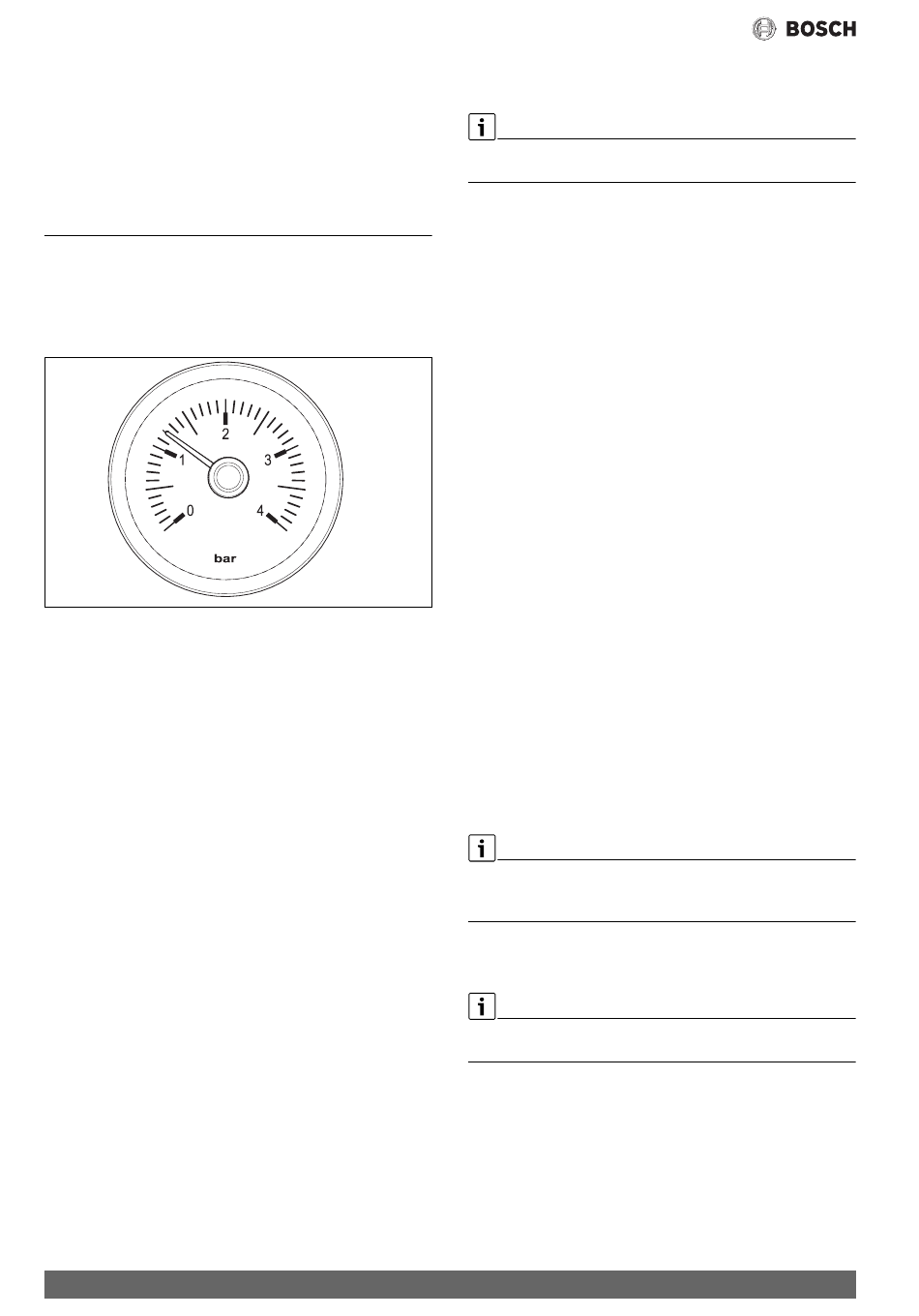

Figuur 18 Manometer
¶ Wanneer de gewenste bedrijfsdruk is bereikt, sluit u de kraan en de
vul- en ledigingskraan.
¶ Met behulp van de ventilatieklep wordt de ketel automatisch
geventileerd.
#Pages[7]
(à
Fig. 1, pagina 7, [11]).
¶ verwarmingssysteem via de radiatorkleppen.
¶ Als de bedrijfsdruk wordt verlaagd als gevolg van ontluchting, vul
dan het verwarmingswater bij.
¶ om lektesten uit te voeren in overeenstemming met de
lokale regelgeving.
¶ Open na de lektest alle onderdelen die zijn geblokkeerd om op
te drukken.
¶ Zorg ervoor dat alle druk-, bedienings- en veiligheidsvoorzieningen
correct werken.
¶ Als de ketel is getest op lekkage en er geen lek is, pas dan de
juiste bedrijfsdruk aan.
¶ het opvulapparaat vullen en leegmaken en verwijderen. ¶
voer
de
bedrijfsdruk
en
gebruikershandleiding.
4.8.3
Pompbeveiliging
Bescherming van de pompmotor
De pompmotor is beschermd tegen:
"
Kortsluiting
"
Oververhitting
"
Droge
"
Blok
Externe bescherming (bijvoorbeeld overbelastingsbeveiliging) van de
motor is daarom niet nodig.
20
0010010152-001
waterkwaliteit
in
de
Het ontluchten van de pomp - automatische detectie van de
aanwezigheid van lucht
De aanwezigheid van lucht bij het opstijgen kan het geluidsniveau van
de pomp verhogen.
De Taco Energy Saving pompen zijn uitgerust met software die de
aanwezigheid van overtollige lucht aangeeft - de LED diode knippert wit.
Wanneer de aanwezigheid van lucht is aangegeven, kan het
verwarmingssysteem als volgt worden geventileerd:
¶ Open de ventilatiekleppen.
¶ Stel de draaischakelaar van de pomp in op MAX (maximale
pompprestaties).
¶ De pomp enkele minuten laten draaien (afhankelijk van het watervolume)
¶ Wanneer het systeem geventileerd is, knippert de LED-diode niet
meer en brandt het blauw op. Het mogelijk verhoogde geluidsniveau
verdwijnt.
¶ Gebruik een draaischakelaar om de gewenste pompmodus in te
stellen. Als de LED-diode niet binnen 10 minuten blauw begint te
worden, schakelt de thermische zekering de pomp uit en brandt de
LED-diode rood. Afhankelijk van het verwarmingssysteem kan ook
ontluchting op andere wei-se worden uitgevoerd.
Het op zijn plaats maken van de pomp in geval van blokkering
Een rode LED-diode geeft het blokkeren van de pomp aan. De pomp
draait niet en is onder stroom. Voor de heringebruikname van de
onderneming moet het volgende gebeuren:
¶ de ketel ventileren.
¶ Controleer de voedingsspanning 230 V -10%/+6%, 50 Hz.
¶ Probeer de pomp meerdere keren achter elkaar aan te zetten
wanneer de thermostaat is gesloten met behulp van de
hoofdveiligheidsschakelaar. De ketel moet verwarming aanvragen.
Automatisch gebruik van de pomp:
¶ Stel de draaischakelaar in op MAX.
¶ Door de verbinding los te koppelen en vervolgens de toevoer aan te sluiten
de automatische afgifte van de pomp in de versnelling.
Gedurende de daaropvolgende 15 minuten, de pomp presteert tot
100 herstart pogingen. Ze probeert te vluchten. Tijdens het proces
knippert de LED-diode in alle kleuren snel achter elkaar.
Als de pomp niet automatisch start en de LED-diode weer rood wordt,
moet er een onderhoudstechnicus worden ingeschakeld en moet de
pomp handmatig worden bediend!
Handmatig gebruik van de pomp (alleen informatie voor de
onderhoudstechnicus)
Voordat alle onderhoudswerkzaamheden aan de pomp, los het van
de spanning van de voeding en wacht tot het afkoelt!
¶ Giet het verwarmingswater uit de ketel af.
¶ Gebruik de m5 moersleutel om 4 schroeven te verwijderen.
¶ Trek de pompmotor eruit en maak de rotor gemeenschappelijk.
¶ Indien nodig, maak de waaier schoon.
Door de pompmotor eruit te trekken, bestaat het risico dat de O-ring
beschadigd raakt tijdens de herinstallatie. Voor het opnieuw installeren
van de pompmotor moet daarom een smeermiddel zoals vloeibare zeep
op de O-ring worden aangebracht. Het draaikoppel van de schroeven
moet gelijk zijn aan 3,3 x 0,5 Nm.
Tronic Heat 3000-3500 - 6720859226 (2018/09)
