2.1
Indicazioni importanti sull'utilizzo
AVVERTENZA
Pericolo di ustioni!
▶ Se vengono impostate temperature per l'acqua calda sanitaria mag-
giori di 60 °C o è attivata la disinfezione termica, deve essere instal-
lato un dispositivo di miscelazione, a monte delle utenze.
Il modulo comunica mediante un'interfaccia EMS 2 con altre utenze che
dispongono di interfaccia EMS 2.
• Il modulo può essere collegato esclusivamente a unità di termorego-
lazione EMS dotate di interfaccia BUS EMS 2 (Energie-Management-
System).
• Il numero di funzioni dipende dall'unità di termoregolazione instal-
lata. Per informazioni dettagliate in merito alle unità di termoregola-
zione consultare il catalogo, la documentazione di progetto e il sito
web del produttore.
• Il locale di installazione deve essere adatto al tipo di protezione in
base ai dati tecnici del modulo.
2.2

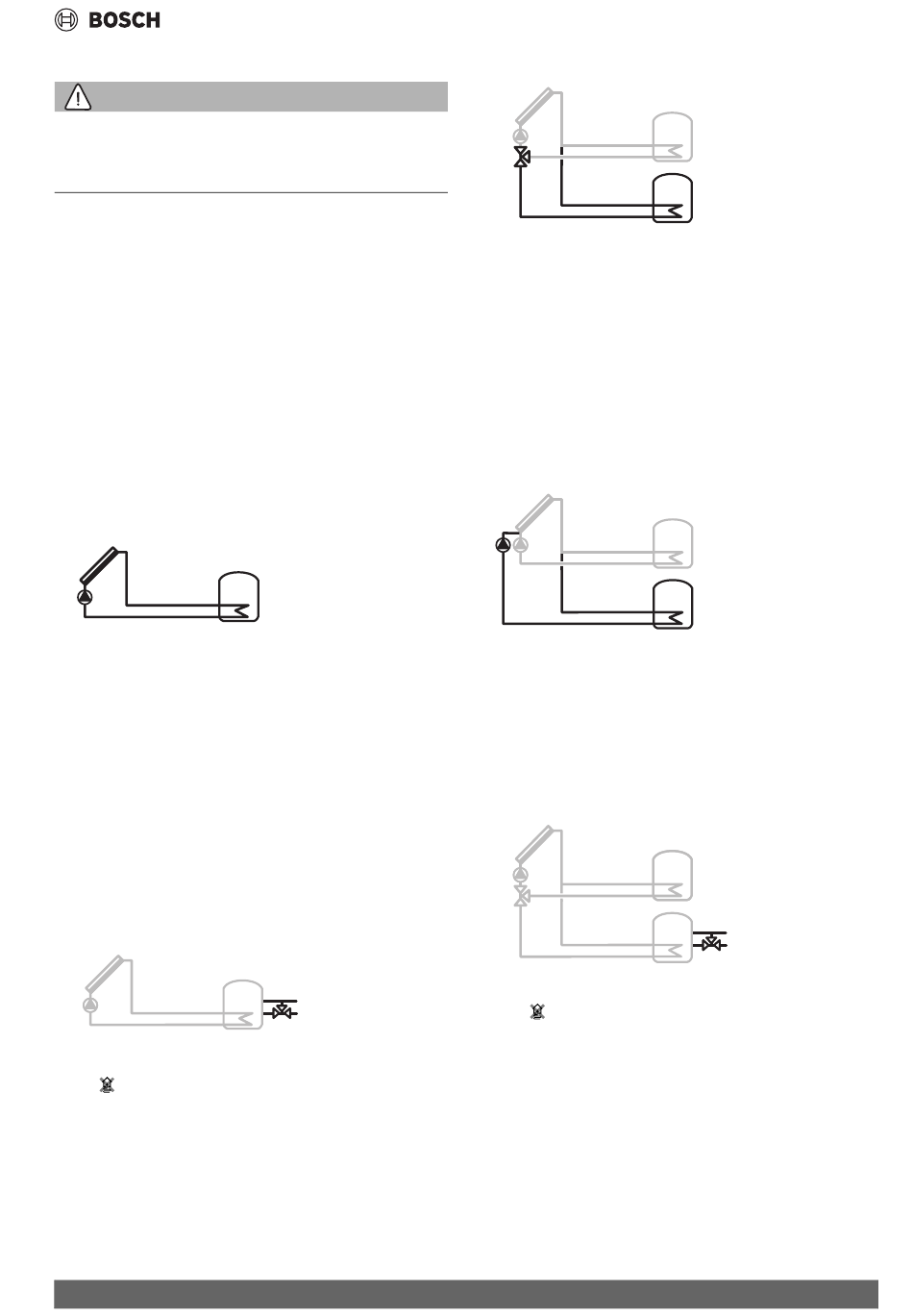

Descrizione dei sistemi solari termici
Ampliando un sistema solare con funzioni è possibile realizzare molte-
plici impianti solari termici. Esempi di possibili impianti solari sono ripor-
tati negli schemi elettrici di collegamento.
Sistema solare(1)
Sistema solare di base per produzione solare d'acqua calda sanitaria
• Se la temperatura del liquido termovettore rilevata dalla sonda nel
collettore solare risulta essere superiore, del differenziale di tempe-
ratura di inserimento, rispetto alla temperatura dell'acqua calda sani-
taria rilevata dalla sonda posta nella parte inferiore
dell'accumulatore/bollitore, viene attivato il circolatore solare.
• Regolazione della portata (Match-Flow) nel circuito solare mediante
un circolatore solare con PWM o interfaccia da 0-10 V (impostabile).
• Controllo della temperatura nel campo collettori e nell'accumulatore.
2.3
Descrizione delle funzioni solari
Aggiungendo funzioni al sistema solare termico, viene configurato
l'impianto solare termico desiderato. Non tutte le funzioni possono
essere combinate fra loro.
2.3.1
Integr. al riscaldamento (A)
Integrazione al riscaldamento solare con accumulatore inerziale o com-
binato (
)
• Se la temperatura dell'acqua calda sanitaria rilevata dalla sonda
posta nella parte inferiore dell'accumulatore, risulta essere superiore
rispetto alla temperatura di ritorno del riscaldamento, l'accumulatore
viene collegato al ritorno del riscaldamento mediante la valvola devia-
trice motorizzata a 3 vie.
MS 200 – 6721842837 (2022/07)
0 010 013 340-001
0 010 013 341-001
2.3.2
2. Accumulatore con valvola(B)
Accumulatore con regolazione prioritaria/secondaria mediante valvola
motorizzata a 3 vie
• Accumulatore prioritario selezionabile: (1°accumulatore - in alto, 2°
accumulatore - in basso).
• Solo se l'accumulatore prioritario non può essere ulteriormente
riscaldato, il carico accumulatore viene commutato, mediante valvola
a 3 vie, sull'accumulatore secondario.
• Mentre viene caricato l'accumulatore secondario, viene disattivato in
intervalli di prova impostabili per il tempo della durata della prova,
per poter verificare se l'accumulatore prioritario possa essere nuova-
mente riscaldato (test di commutazione).
2.3.3
2. Accumulatore con Circolatore(C)
2° accumulatore con regolazione prioritaria/secondaria mediante il 2°
circolatore solare
Funzione come descritto per il 2. Accumulatore con valvola(B), tutta-
via la commutazione prioritaria/secondaria non avviene mediante una
valvola motorizzata a 3 vie, bensì mediante i 2 circolatori solari.
La funzione 2° campo collettori solari(G) non è combinabile con questa
funzione.
2.3.4
Integrazione del riscaldamento acc. 2 (D)
Integrazione al riscaldamento solare con accumulatore inerziale o com-
binato (
)
• Funzione analoga a Integr. al riscaldamento (A), tuttavia per l'accu-
mulatore n. 2. Se la temperatura del fluido rilevata dalla sonda posta
nella parte inferiore dell'accumulatore, risulta essere superiore, del
differenziale di temperatura di inserimento, rispetto alla temperatura
di ritorno del riscaldamento, l'accumulatore viene collegato al ritorno
del riscaldamento mediante la valvola motorizzata a 3 vie.
Descrizione del prodotto
0 010 013 342-001
0 010 013 343-001
0 010 013 344-001
43
