Bosch CS 200 Installatiehandleiding
Inhoudsopgave
Inhoudsopgave
Gerelateerde Handleidingen voor Bosch CS 200
Samenvatting van Inhoud voor Bosch CS 200

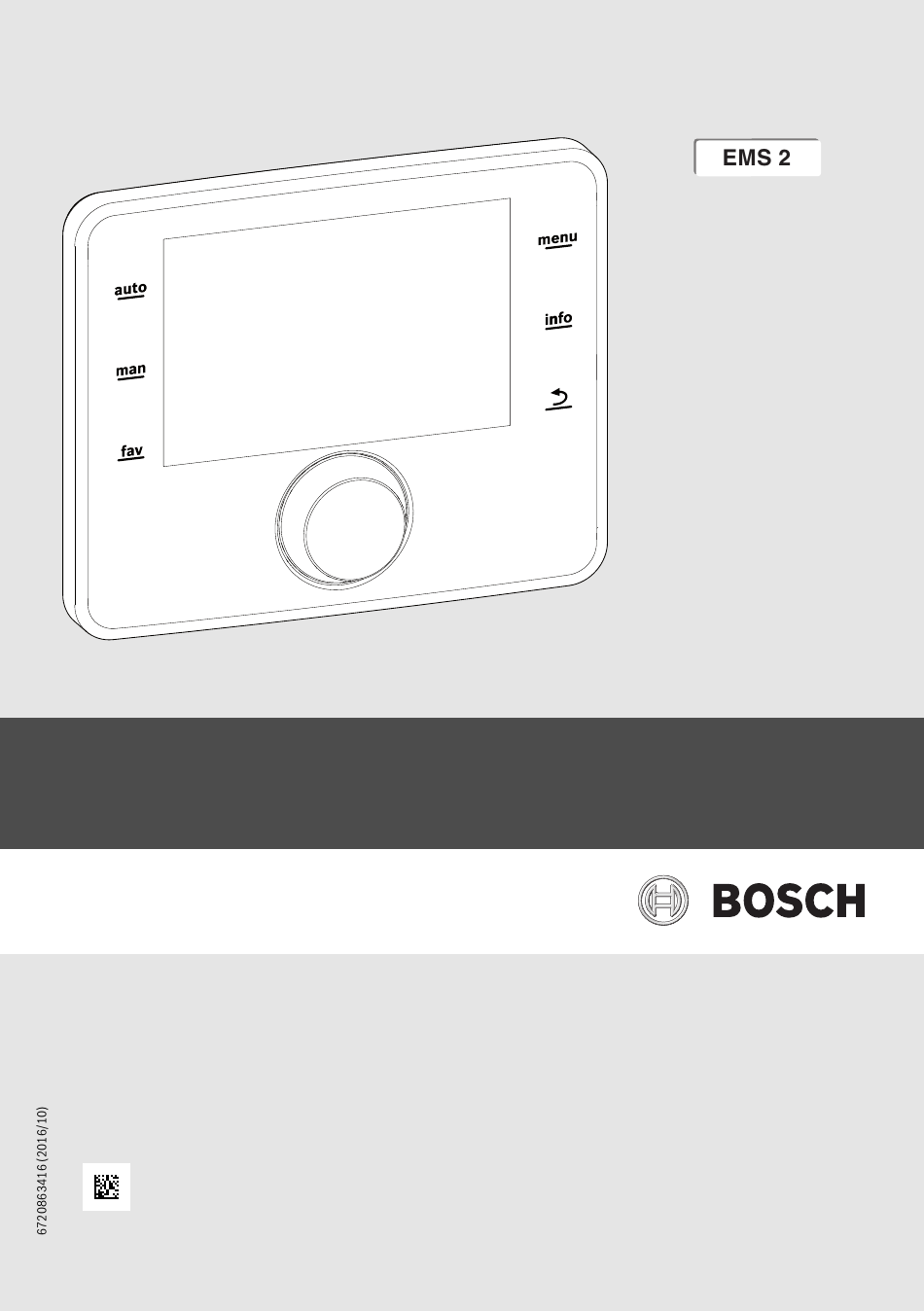

- Pagina 1 0010005426-001 Bedieningseenheid CS 200 Installatiehandleiding voor de vakman...
-
Pagina 2: Inhoudsopgave
2 | Inhoudsopgave Inhoudsopgave 7 Servicemenu........12 7.1 Instellingen voor solarinstallaties . -
Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies
Toelichting bij de symbolen en veiligheidsinstructies | 3 Algemene veiligheidsvoorschriften Toelichting bij de symbolen en veilig- Deze installatiehandleiding is bedoeld voor installateurs van heidsinstructies waterinstallaties, cv- en elektrotechniek. ▶ Lees de installatiehandleidingen (ketel, module, enzo- Symboolverklaringen voort) voor de installatie. ▶... -
Pagina 4: Gegevens Betreffende Het Product
▶ Menginrichting installeren. info • Binnen het BUS-systeem mogen uitsluitend producten van Bosch worden gebruikt. • De installatieruimte moet voor het beveiligingstype IP20 geschikt zijn. Conformiteitsverklaring Dit product voldoet qua constructie en werking aan de Europese richtlijnen evenals aan de bijkomende 0010005429-001 nationale vereisten. -
Pagina 5: Karakteristieken Temperatuursensor
Installatie | 5 Afvoeren Nominale spanning 10 ... 24 V DC ▶ Sorteer en recycleer de verpakking op milieuvriendelijke Nominale stroom (zonder ver- 9 mA wijze. lichting) ▶ Bij vervangen van een module of een component: oude mo- BUS-interface EMS 2 dule of oude component milieuvriendelijk afvoeren. -
Pagina 6: Installatie In De Referentieruimte
6 | Installatie Installatie in de referentieruimte Maximale totale lengte van de BUS-verbindingen: • 100 m met 0,50 mm aderdiameter • 300 m met 1,50 mm aderdiameter. ▶ Houd een minimale afstand van 100 mm tussen de afzon- Het installatievlak op de muur moet vlak zijn. derlijke BUS-deelnemers aan, wanneer meerdere BUS- ▶... -
Pagina 7: Basisprincipes Van De Bediening
Basisprincipes van de bediening | 7 ▶ Neem de bedieningseenheid naar boven weg. auto menu info 0010005432-001 Afb. 6 Bedieningselementen [1] fav-toets – favorietenfuncties oproepen [2] man-toets – automatisch omschakelen van de getoonde temperaturen in de standaardweergave deactiveren 0010005431-002 [3] auto-toets – automatisch omschakelen van de getoonde Afb. -
Pagina 8: Bediening Van Het Servicemenu
8 | Basisprincipes van de bediening Bediening van het servicemenu Bevestigen of verwerpen van de verandering Bevestigen verandering Servicemenu openen en sluiten ▶ Verdraai de keuzeknop, om de gemarkeerde positie te acti- Servicemenu openen veren of de verandering te bevestigen. ▶... -
Pagina 9: In Bedrijf Nemen
5. Installatie vullen en ontluchten. 6. Inbedrijfname van de bedieningseenheid CS 200 Wanneer de systeemanalyse werd overgeslagen, is het menu ( hfdst. 5.2, pagina 9) Inbedrijfstelling geopend. Pas de hier genoemde instellingen 7. -
Pagina 10: Inbedrijfname Van Het Verswatersysteem
10 | In bedrijf nemen Menupunt Menupunt Solarconfiguratie veranderen Solarsysteem starten Vraag Antwoord/instelling Vraag Antwoord/instelling Is het solarsysteem met alle Grafische configuratie van Is de solarinstallatie gevuld Ja | Nee functies en extra functies de solarinstallatie en ontlucht? Wilt u nu de so- correct geconfigureerd? larinstallatie starten? Modulatie solarpomp... -
Pagina 11: Inbedrijfname Van Het Omlaadsysteem
Buiten bedrijf stellen/uitschakelen | 11 Andere instellingen bij de inbedrijfname Menupunt Veel instellingen zijn alleen beschikbaar, wanneer de installatie Warmwatertemp overeenkomstig is opgebouwd en geconfigureerd. Zie voor Vraag Antwoord/instelling meer informatie de technische documentatie MS 100/ Op welke temperatuur moet 10 ... -
Pagina 12: Servicemenu
12 | Servicemenu – Zuid-Europafunctie Servicemenu – Inschakeltemp. Zuid-Eur.fc Het menu van de bedieningseenheid wordt automatisch op de – Collectorkoelfunctie installatie aangepast. Bepaalde menupunten zijn alleen be- – Boiler schikbaar, wanneer de installatie overeenkomstig is opge- – Max. temperatuur boiler 1 bouwd en de bedieningseenheid correct is ingesteld. -
Pagina 13: Instellingen Voor Solarinstallaties
Servicemenu | 13 – Max. warmwatertemp. Instellingen voor solarinstallaties – Starttijd dag. opw. – Temp. dag.opw. – Storingsmelding Instellingen warm water – Warmwaterconfiguratie veranderen 0010003272-001 – Actuele warmwaterconfiguratie Afb. 8 Menu instellingen solar – Warmwaterparameters – Max. warmwatertemp. Wanneer een solarinstallatie met uitgebreide functie is geïn- –... -
Pagina 14: Instellingen Voor Verswatersystemen
14 | Servicemenu De functietest wordt uitgevoerd, wanneer de instelwaarden van Menupunt Doel van het menu de genoemde componenten overeenkomstig worden ingesteld. Actuele omlaad- Grafische weergave van het geconfigu- Of de mengkraan, de pomp of het ventiel overeenkomstig rea- configuratie reerde omlaadsysteem geert, kan op het betreffende onderdeel worden gecontro- Omlaadparame-... -
Pagina 15: Reset
Thermische desinfectie | 15 Invoer van de naam van de firma en het telefoonnummer Thermische desinfectie De actuele cursorpositie knippert (gemarkeerd met | ). VOORZICHTIG: Gevaar voor lichamelijk letsel door verbranding! Tijdens de thermische desinfectie kan het aftappen van onge- mengd warm water ernstige brandwonden veroorzaken. -
Pagina 16: Storingen Verhelpen
Wanneer een storing niet kan worden opgeheven, neem dan tussen solarmodule en collector- de juiste wijze contact op met uw servicetechnicus of de dichtstbijzijnde sensor Bosch-dealer. Controleer de collectorsensor Vervang de sensor, aan de hand van de tabel wanneer waarden niet... -
Pagina 17: Milieubescherming En Recyclage
Tabel 18 Storingsmeldingen met storingscode A51 Milieubescherming en recyclage Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voor- schriften op het gebied van de milieubescherming worden strikt gerespecteerd. - Pagina 20 Bosch Thermotechnology n.v./s.a. Kontichsesteenweg 60 2630 AARTSELAAR Tel. 03 887 20 60...
