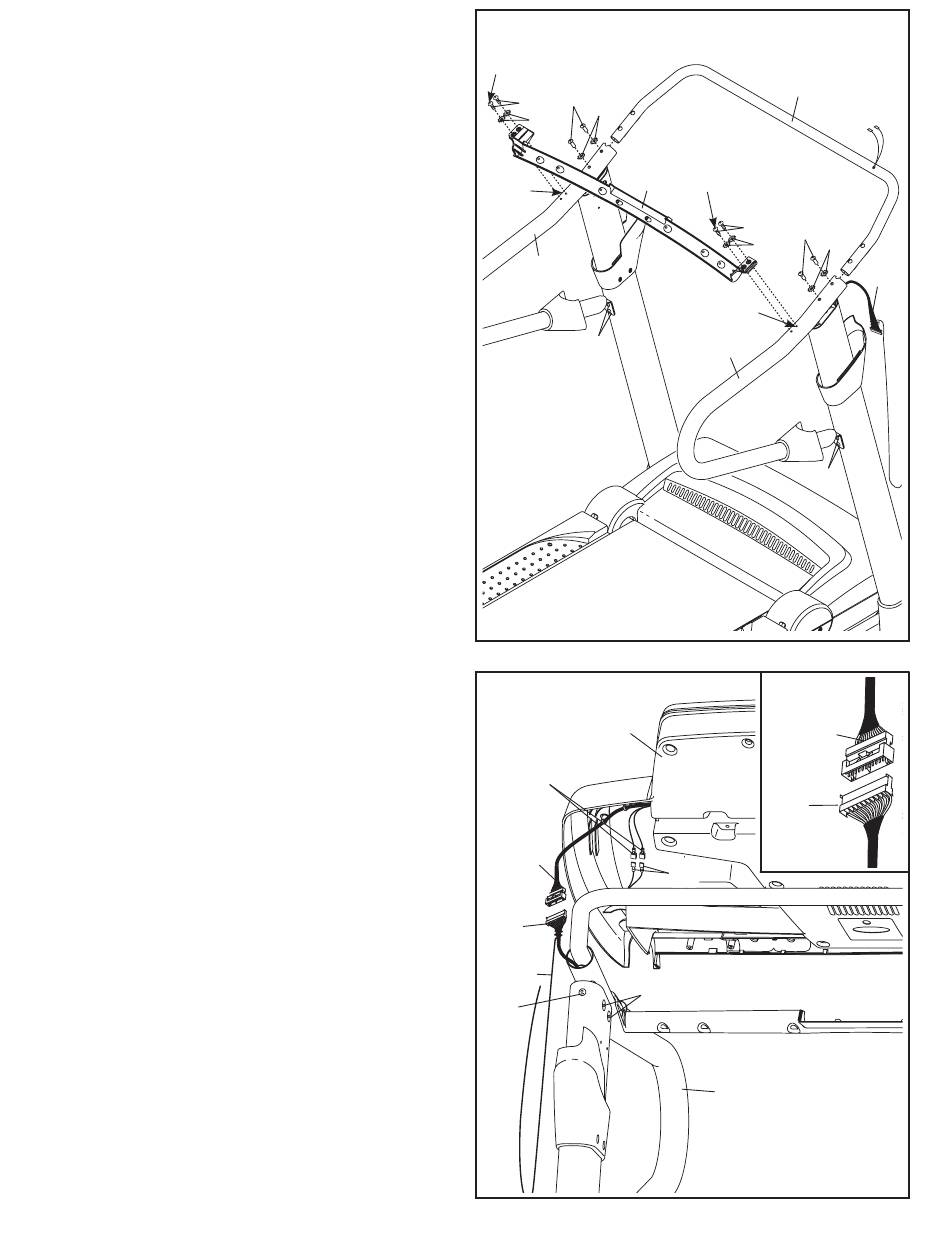

10. BELANGRIJK: Gebruik geen groot gereed-
Gebruik geen groot gereed-
Gebruik geen groot gereed-
schap en draai de #10 x 3/4" Schroeven (2)
niet te vast, om de Dwarsstang (107) niet te
beschadigen.
Er kunnen twee Schroeven (A) zitten in de aan�
E r kunnen twee Schroeven (A) zitten in de aan-
gegeven locaties op de Handleuningen (82,83).
Als dat zo is dient u deze te verwijderen.
Draai de Dwarsstang (107) zoals afgebeeld.
Maak de Dwarsstang aan de Handleuningen
(82, 83) vast met vier #10 x 3/4" Schroeven (2)
en vier #1/4" Stertussenringen (12). Draai de
Schroeven nog niet vast.
Steek het Onderstel van het Bedieningspaneel
(102) in de Handleuningen (82, 83). Maak het
Onderstel van het Bedieningspaneel met vier
1/4" x 1" Hechtbouten (9) en vier 1/4" Sterringen
(12) vast. Draai de Hechtbouten niet te vast.
Zorg ervoor dat de Draad van de Staander
(87) niet bekneld raakt.
Draai een #10 x 3/4" Schroef (2) in ieder
uiteinde van de Dwarsstang (107); draai de
Schroeven niet te vast. Draai dan de andere
#10 x 3/4" Schroef (2) in iedere uiteinde van de
Dwarsstang.
Draai de vier 1/4" x 1" Hechtbouten (9) en de
vier #8 x 3/4" Schroeven (1) vast.
11. Draai de twee 5/16" x 1" Hechtbouten (4) en de
vier 5/16" x 1" Schroeven met Platte Kop (3) (al�
leen één kant wordt getoond) goed vast.
Houd, met hulp van een tweede persoon, het
bedieningspaneel bij de Rechter Handleuning
(83) en de Linker Handleuning (niet getoond)
vast.
Verbind de Draad van de Staander (87) met de
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De connectoren zouden
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Als dit niet gebeurt,
dient u een van de verbindingsstukken te
draaien en het nog eens te proberen. ALS U
DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
WORDT AANGEZET. Verwijder de draadband
uit de Draad van de Staander.
Sluit de twee aardingsdraden van het bedie�
S luit de twee aardingsdraden van het bedie-
ningspaneel aan op de twee Aardingsdraden
van het Bedieningspaneel (52).
10
Eerste
9
2
12
12
107
A
82
1
11
Bedienings�
paneelmodule
Aardings�
draad
Draad
van het
Bedien�
ings�
paneel
87
Bind�
draad
3
4
12
102
Eerste
2
9
12
12
A
83
1
Draad
van het
Bedien�
ings�
paneel
87
52
83
87
