WAARSCHUWING!
Om te voorkomen dat water in de schroefdraden van de kabelconnectoren terechtkomt, moet
de 25-mm schroefdraad bij de eindmontage waterdicht worden gemaakt met behulp van
PTFE-tape (niet meegeleverd). In plaats hiervan kan ook een ander geschikt afdichtingsmiddel
worden gebruikt om de schroefdraad af te dichten alvorens deze te bevestigen.
5.5
Bliksembeveiliging
Als de camera in een omgeving is geplaatst waar blikseminslag mogelijk is, raden wij u aan om
binnen een straal van 0,5 m van de camera en tenminste 1,5 m hoger dan de camera een
bliksemafleider te installeren.
De behuizing zelf is bestand tegen secundaire inslagen. Als de correcte bliksemafleiding
wordt geplaatst, voorkomt u schade aan de interne elektronica of de camera. Een aansluiting
voor aarding biedt bescherming tegen schade van secundaire inslagen.
5.6
Elektrische aansluitingen
Alle aansluitingen (voeding, telemetrie, video) op de camera worden tot stand gebracht via de
schroefklemmen van de MIC-voeding. Speciale composietkabels, beschikbaar in verschillende
lengtes, zijn 2-aderige kabels waarop al een 12-wegs stekkerbus is bevestigd voor aansluiting
op de stekker die is aangebracht in de chassismodule van de camera. De onderstaande tabel
geeft de beschikbare lengtes aan van deze kabels, die vereist zijn maar apart van de camera
worden verkocht. (De draaddikte loopt uiteen van 14 - 18.)
Modelnummer Lengte
MIC-2MS
MIC-10MS
MIC-20MS
MIC-25MS

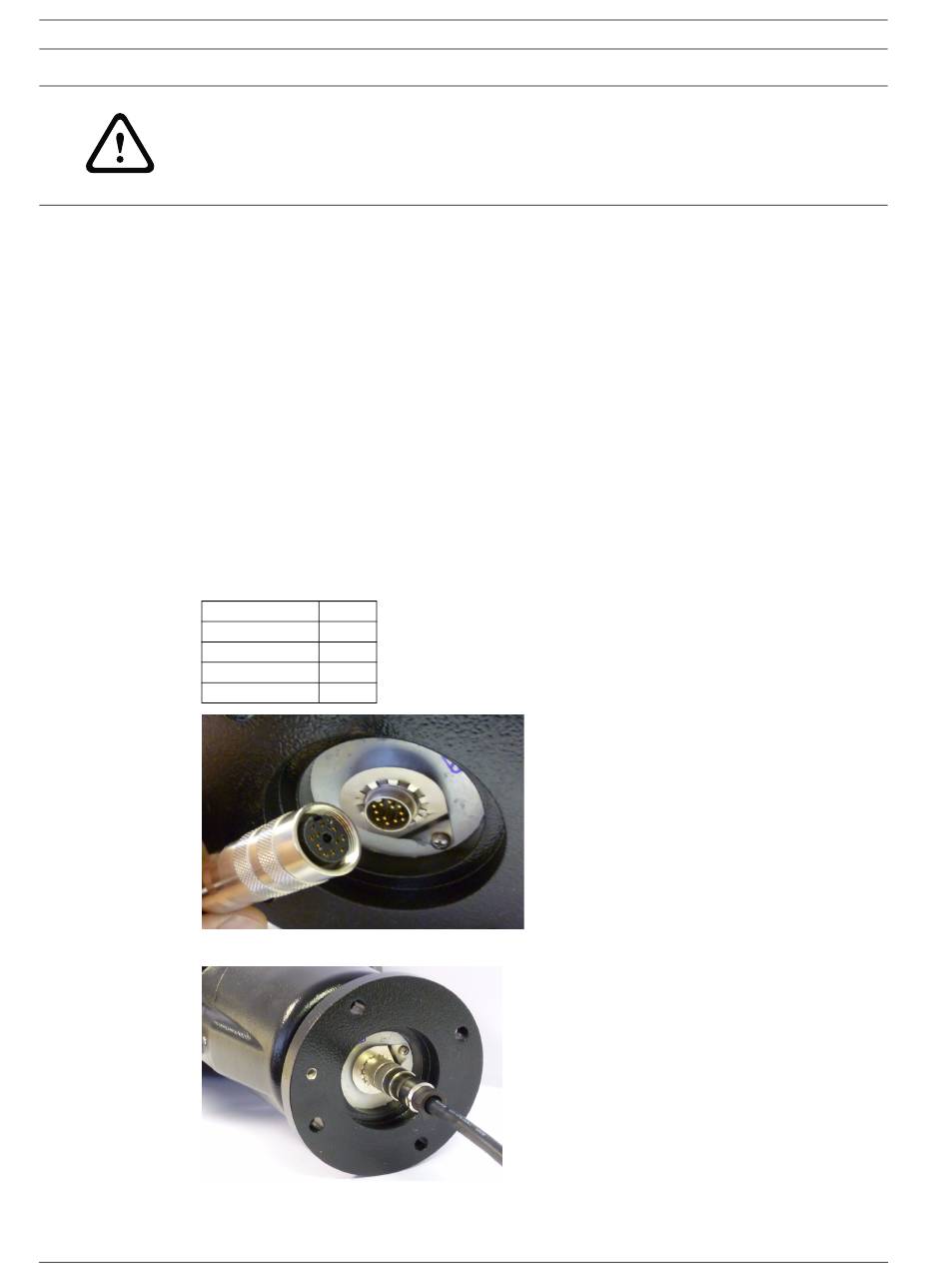

Afbeelding 5.8 Composietkabel vóór aansluiting
Afbeelding 5.9 Weergave van de aansluiting van de composietkabel op een MIC Serie 550 Camera
F.01U.239.454 | 1.0 | 2012.05
2 m
10 m
20 m
25 m
