MIC Series 550 Camera
Raadpleeg de installatiehandleiding van de MIC Serie Voedingseenheid op de meegeleverde
installatie-cd voor alle informatie over het installeren van een MIC Serie Voedingseenheid en
het aansluiten ervan op een MIC Serie 550 Camera.
WAARSCHUWING!
Zorg ervoor dat alle voedingsspanning is losgekoppeld voordat u de MIC voedingseenheid
opent of er werkzaamheden aan verricht. De installatie mag uitsluitend door gekwalificeerd
personeel en in overeenstemming met de ter plaatse geldende richtlijnen voor elektrische
apparatuur worden uitgevoerd. Bevestig de MIC-550 Camera aan een stevige
veiligheidsketting om te voorkomen dat het product valt tijdens de installatie.
5.6.1
Kleurcodering van composietkabels
De composietkabel heeft geen afsluitklem (vrije bedrading) aan het andere uiteinde voor
bekabeling in de voedingseenheid. De standaard kleurcodering voor deze kabels is als volgt:

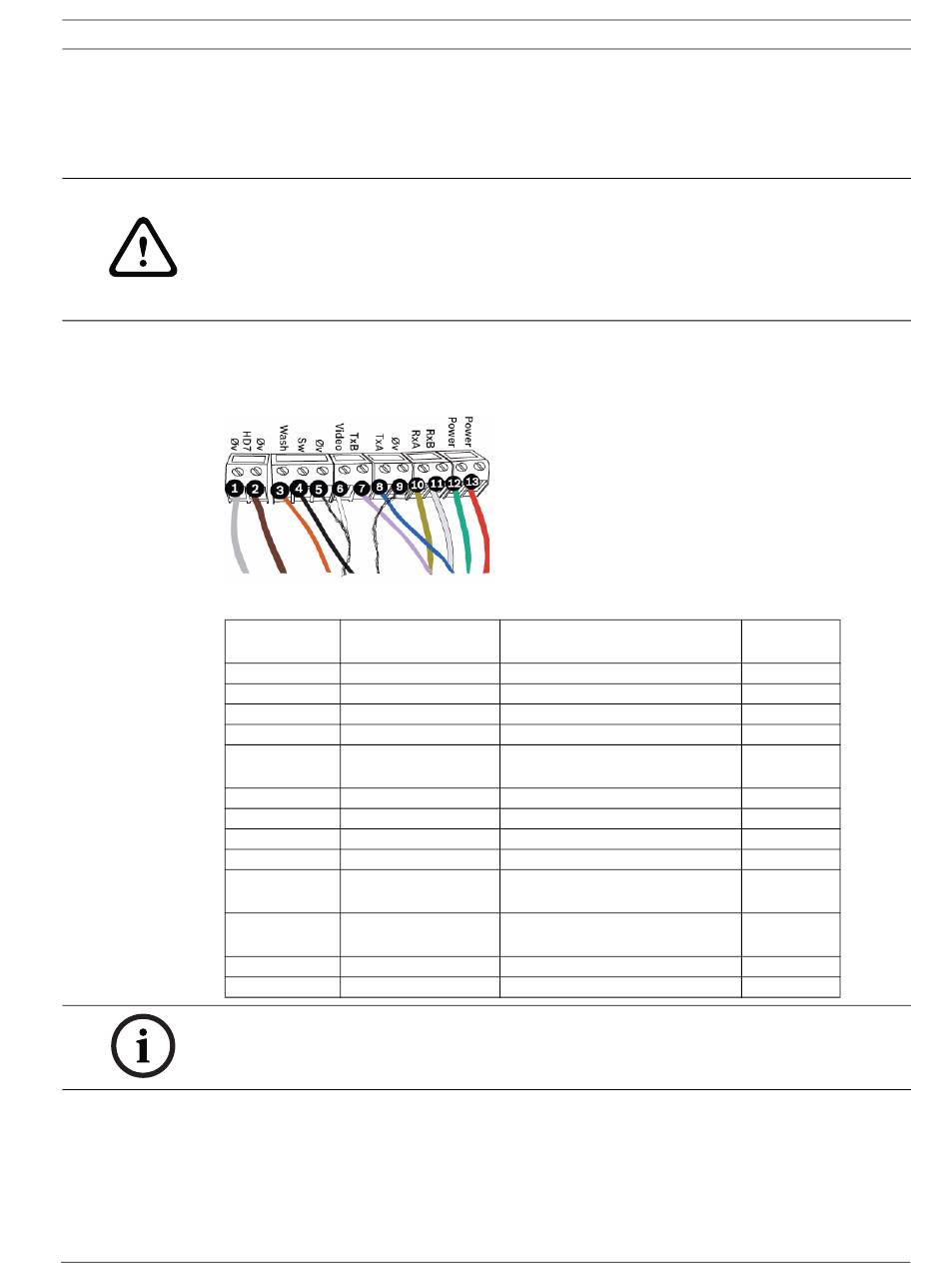

Afbeelding 5.10 Opengewerkte tekening van de aansluitingen van de composietkabel
Connectorpin
camerakabel
AANWIJZING!
Gebruik van de afgeschermde composietkabel voor afstanden tussen de camera en de MIC
voedingseenheid langer dan 25 m wordt door Bosch Security Systems afgeraden.
5.6.2
Alarmingangen
In de onderstaande tabel is het aantal beschikbare alarmingangen en -uitgangen vermeld,
afhankelijk van het type MIC voedingseenheid dat is geïnstalleerd en of er al dan niet een
alarmprint met 8 ingangen is geïnstalleerd.
Bosch Security Systems, Inc.
Naam van signaal
1
Washer Drive Rtn
2
Tamper Sw Rtn
3
Washer Drive
4
Tamper Sw
5
Video Return
6
Video-uitgang
7
Full-duplex Tx B
8
Full-duplex Tx A
9
0v
10
Full Duplex Rx A
Half Duplex Tx/Rx A
11
Full Duplex Rx B
Half Duplex Tx/Rx B
12
Power Input 2
13
Power Input 1
Installation and User Manual
Omschrijving
Aansluiting randapparatuur
Aansluiting randapparatuur
Sproeiersignaal
Alarmcommunicatie
Videosignaalaarde
Video-uitgang controlekamer
Telemetrie I/O naar RS-422/485
Telemetrie I/O naar RS-422/485
Aarding
Telemetrie I/O naar RS-422/485
Telemetrie I/O naar RS-422/485
Laagspanning voedingsingang
Laagspanning voedingsingang
Installatie | nl
23
Kleur
kabeldraad
Grijs
Bruin
Oranje
Zwart
Coax
afscherming
Coax kern
Paars
Blauw
Afscherming
Geel
Wit
Groen
Rood
F.01U.239.454 | 1.0 | 2012.05
