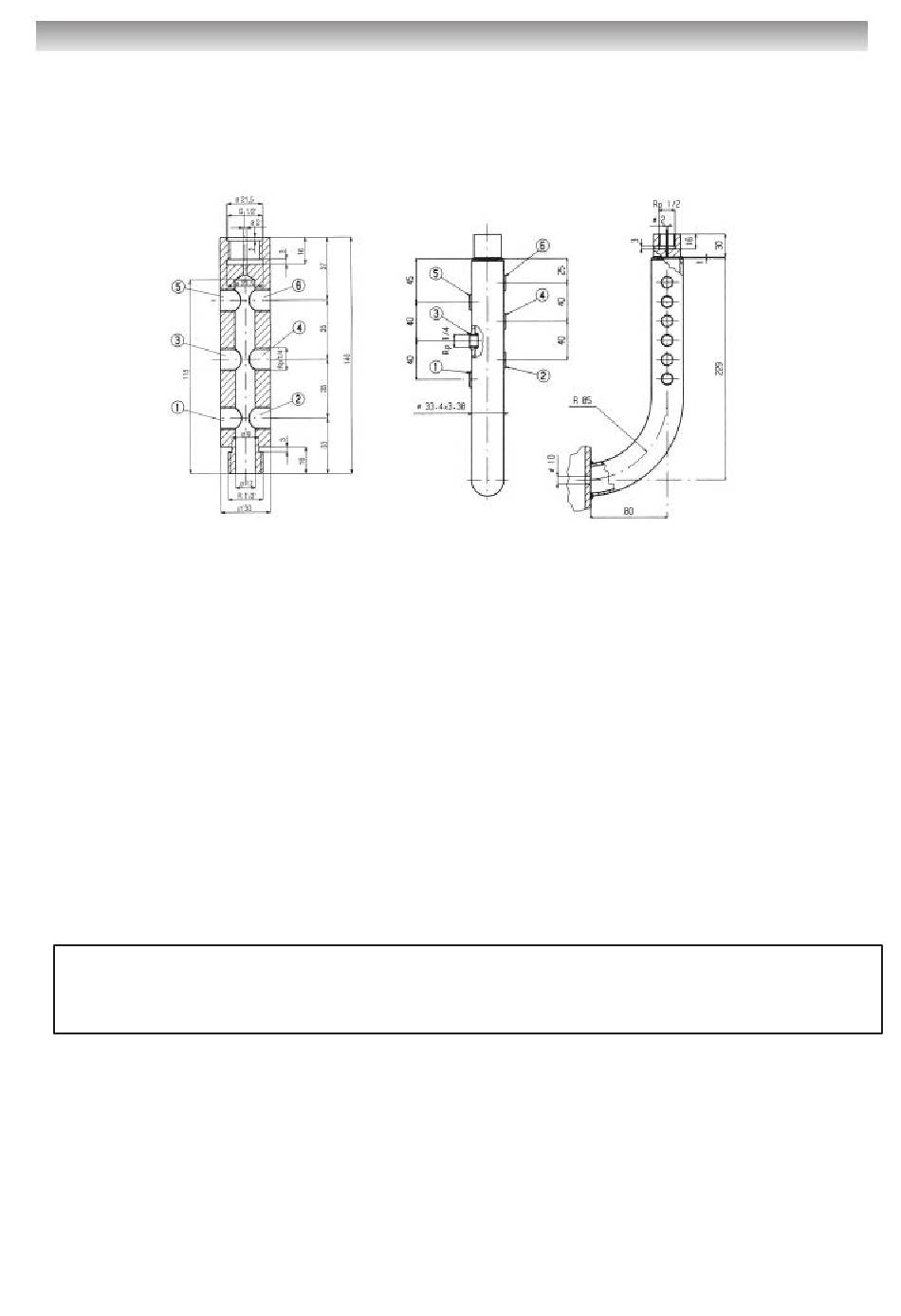

TAB. 5 SPECIALE, MEERVOUDIGE LIJN MET REFERENTIENUMMERS IMPULSLIJNEN
1 en 2 aansluiten op de koppen van de regelaars
3 en 4 aansluiten op de piloten
5 en 6 aansluiten op de accelerator en op de veiligheidsafslagklep
De regelaar moet in de lijn geïnstalleerd worden met de pijl, die op het hoofddeel staat, in de richting
van de gasstroom.
Voor een goede regeling is het absoluut noodzakelijk dat de positie van de stroomafwaartse
drukmeetpunten en de gassnelheid in het meetpunt de waarden in acht nemen die in de tabellen 4 en 5
staan (positie), alsmede in 6 (snelheid). Wanneer de regelaar gebruikt wordt in stations voor de verlaging
van de gasdruk, moet hij geïnstalleerd worden volgens minimaal de eisen van de normen EN 12186. Alle
leidingen van een mogelijke gasontluchting, te wijten aan eventuele breuken van sensoren/membranen,
moeten afgevoerd worden volgens de normen EN 12186.
Om te voorkomen dat vuil en condens in de leidingen van de drukmeetpunten terechtkomen wordt
aangeraden:
a) dat de leidingen zelf altijd een dalend verloop hebben in de richting van de stroomafwaartse aansluiting
van de leiding, met een helling van circa 5-10%;
b) dat aansluitingen van de leiding altijd gelast zijn op het bovenste deel van de leiding zelf en dat het gat
op de leiding geen bramen of naar binnen uitstekende randen bevat.
N.B. : ER WORDT AANGERADEN GEEN AFSLUITERS OP DE IMPULSLIJNEN AAN TE BRENGEN.
TAB. 6 Er wordt aanbevolen de gassnelheid in de stroomafwaartse leiding van de regelaar
de volgende waarden niet te laten overschrijden:
3.0
ACCESSOIRES
3.1
AFBLAASKLEP
De afblaasklep is een veiligheidsvoorziening die ervoor zorgt een bepaalde hoeveelheid gas naar buiten
af te voeren wanneer de druk in het controlepunt die van de instelling overschrijdt, door gebeurtenissen
die van niet langdurige aard zijn, zoals bijvoorbeeld de zeer korte sluiting van de afsluiters en/of een
oververhitting van het gas zonder dat om een debiet daarvan gevraagd is. De afvoer van het gas naar
buiten kan bijvoorbeeld de inwerkingtreding van de afslag vertragen of vermijden indien de oorzaak van
voorbijgaande aard is.
TECHNISCHE HANDLEIDING MT043
Vmax= 30 m/s per Pa > 5 bar
Vmax= 25 m/s per 0,5 < Pa < 5 bar
Vmax= 15 m/s per Pa < 0,5 bar
17
