TECHNISCHE HANDLEIDING MT043
3.1.2 INSTALLATIE MET AFSLUITER (AFB. 9)
1) Sluit afsluiter 16.
2) Sluit een gecontroleerde hulpdruk op aansluiting 17 aan en verhoog deze langzaam tot de beoogde
waarde van inwerkingtreding.
3) Verifieer de inwerkingtreding van de afblaasklep en stel deze eventueel af door aan de interne
regelringmoer 14 te draaien (met de wijzers van de klok mee om de instelling te verhogen, er tegen in om
deze te verlagen).

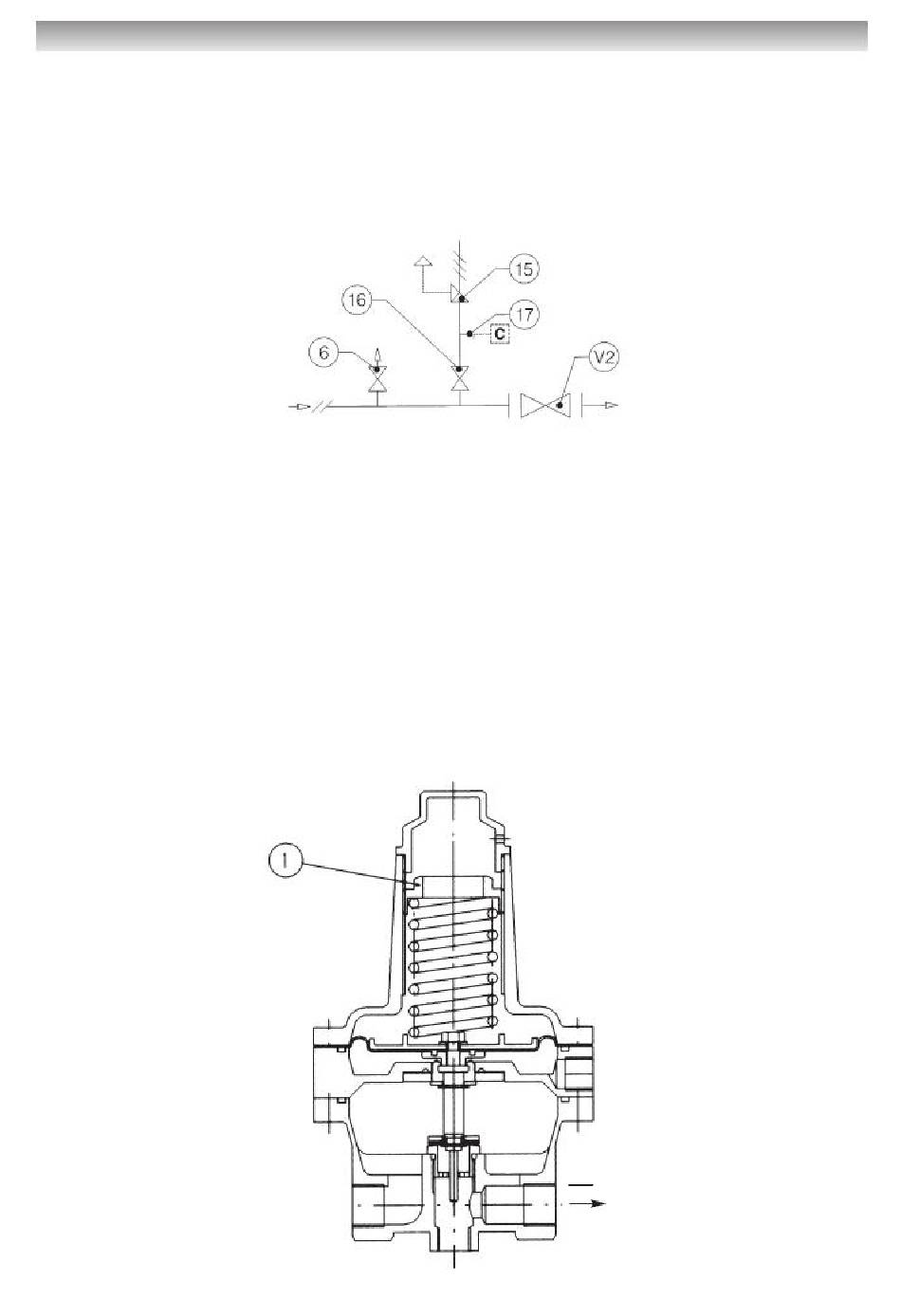

Afb. 9
3.2
ACCELERATOR
Wanneer de regelaar REVAL 182 als monitor gebruikt wordt, of wanneer de ingebouwde monitor PM/182
gebruikt wordt, wordt ter versnelling van de inwerkingtreding - in geval van ongemakken met de
dienstregelaar - een accelerator (afb. 10) op de drukverlager van de monitor geïnstalleerd (aanbevolen
voor gebruik als veiligheidsappendage volgens richtlijn 97/23/EG "PED"). Dit apparaat voert op grond van
een stroomafwaarts druksignaal gas af in de atmosfeer. Het betreft het gas dat in de kamer van de
motoraandrijving van de monitor zat. Hierdoor is een snellere inwerkingtreding mogelijk. De instelling van
de accelerator moet natuurlijk hoger zijn dan die van de monitor. De instelling vindt plaats door aan
regelringmoer 1 te draaien, met de wijzers van de klok mee om de waarde te verhogen, er tegenin om
deze te verlagen. Er zijn twee modellen beschikbaar:
1. V/25 bereik van inwerkingtreding Who: 15 ÷ 600 mbar;
2. M/A bereik van inwerkingtreding vanaf 550 mbar.
ontluchting
Afb. 10 - Accelerator V/25
19
