De PFA kunststof afdichtvlakken hebben de neiging te vloei-
en, let op de gele aanwij zing op de kogelkraan, zie hoofd-
stuk "1.4 Waarschuwingen op het apparaat". Draai na in-
stallatie in de leiding de schroeven van de behuizing vast vol-
gens de respectieve aanhaalmomenten, zie tabel 15-1 in
hoofdstuk "15.1.1 Aanhaalmomenten".
In de afvoerluchtaansluitingen van pneumatische en elektrop-
neumatische apparaten worden ontluchtingen geschroefd,
zodat de geproduceerde afvoerlucht naar buiten kan worden
afgevoerd (beveiliging tegen overdruk in het apparaat).
Ontluchtingen zorgen er bovendien voor dat lucht kan wor-
den aangezogen (bescherming tegen onderdruk in het appa-
raat).
Leid de ontluchting naar de kant die van de werkplek van het
bedienend personeel is afgekeerd.
Zorg er bij het installeren van de randapparatuur voor dat
deze vanaf de werkplek van het bedienend personeel kunnen
worden bediend.
5.4.2
Kogelkraan inbouwen
Info
De kogelkraan is bekleed met PFA.
Behandel de kogelkraan bij zonder voorzichtig en volg de in-
structies voor de fl ensaansluiting.
Bescherm met name de beklede oppervlakken van de kogelkraan
voor/tij dens de montage.
Transporteer kogelkraan in de originele verpakking naar de
plaats van installatie en pak deze pas daar uit.
Hij s de kogelkraan met geschikt hij sgereedschap naar de
montageplaats, zie hoofdstuk "4.3 Kogelkraan transporteren
en hij sen".
Sluit de kogelkraan in de leiding voor de duur van de instal-
latie.
Verwij der vóór installatie de beschermkappen op de ope-
ningen van de kogelkraan.
Let op de stroomrichting van de kogelkraan. Een optionele
pij l op de kogelkraan geeft de stroomrichting aan, anders
kan deze bidirectioneel worden gebruikt.
Reinig de afdichtvlakken op de kogelkraan en de leiding.
Gebruik de juiste fl ensafdichtingen.
Info
De afdichtvlakken op de kogelkraanbehuizing zij n bekleed met
kunststof.
PTFE fl ensafdichtingen aanbevolen.
Contrafl enzen hebben gladde afdichtvlakken. Andere fl ens-
vormen moeten met PFEIFFER worden afgestemd.
EB 20b_NL
Editie februari 2022
Technische wij zigingen voorbehouden
AANWIJ ZING
Opstoppingen in leidingen beschadigt de kogelkraan!
Vermij d of elimineer opstoppingen in leidingen.
Schroef de leiding zonder spanning op de kogelkraan.
Nadat de kogelkraan geïnstalleerd is, opent u deze lang-
zaam in de leiding.
AANWIJ ZING
Beschadiging van de kogelkraan door een plotselinge drukver-
hoging en het daaruit voortvloeiende hoge debiet!
Bij het opstarten langzaam de kogelkraan in de leiding openen.
Controleer de kogelkraan op correcte werking.
5.4.3
Montage-instructies voor beklede door-
gangskogelkranen met verwarming-
stas
Info
Zorg bij het installeren van beklede kogelkranen met verwar-
mingstassen in de pij pleiding voor een geschikt recht uitlaatge-
deelte in de leiding.
− Als het nodig is om de scheidingsschroeven van de behuizing
opnieuw aan te halen, duwt u de verwarmingstas weg van de
kogelkraan in de richting van het uitlaatgedeelte.
− Om te voorkomen dat ook de verwarmingskabel losgekoppeld
moet worden, gebruikt u fl exibele verbindingen om de verwar-
mingsmantel op de verwarmingskabel aan te sluiten.

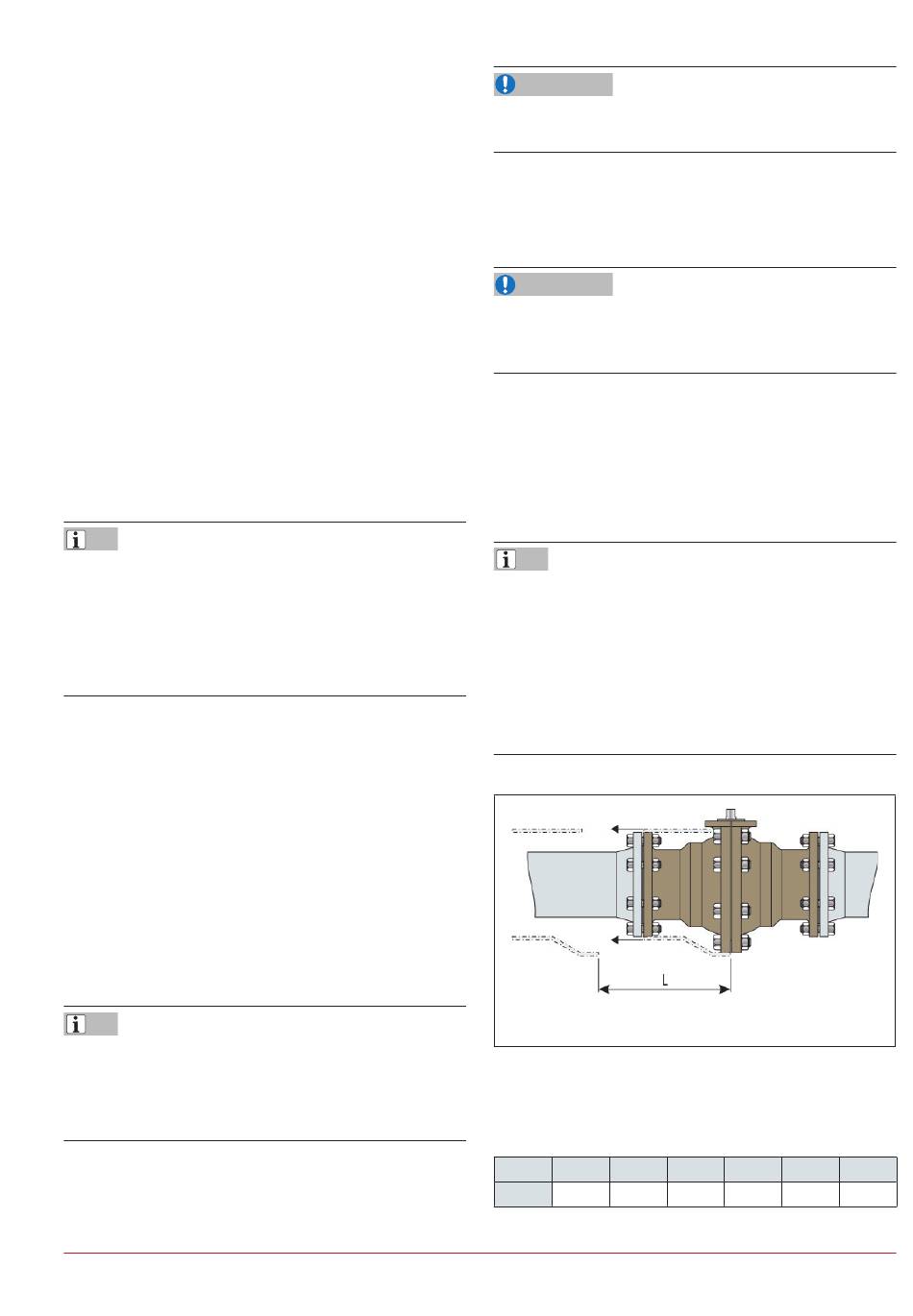

Afb. 5-1:
Uitlaatgedeelte
Gebruik de waarden in onderstaande tabel als richtlij n bij
het dimensioneren van het uitlaatgedeelte (L).
Tabel 5-1: Uitlaatgedeelte
DN
15
25
L
195
240
Montage
40
50
80
300
345
465
100
525
