Problemen opsporen en verhelpen
Diagnostische codes voor de
verwarmingsregeling
Storingscodes voor de warmteregeling worden op het
temperatuurdisplay weergegeven.
Deze alarmsignalen schakelen de verwarmer uit.
Codes E03 en E04 kunnen opgeheven worden door
te drukken op
. Om andere codes te wissen:

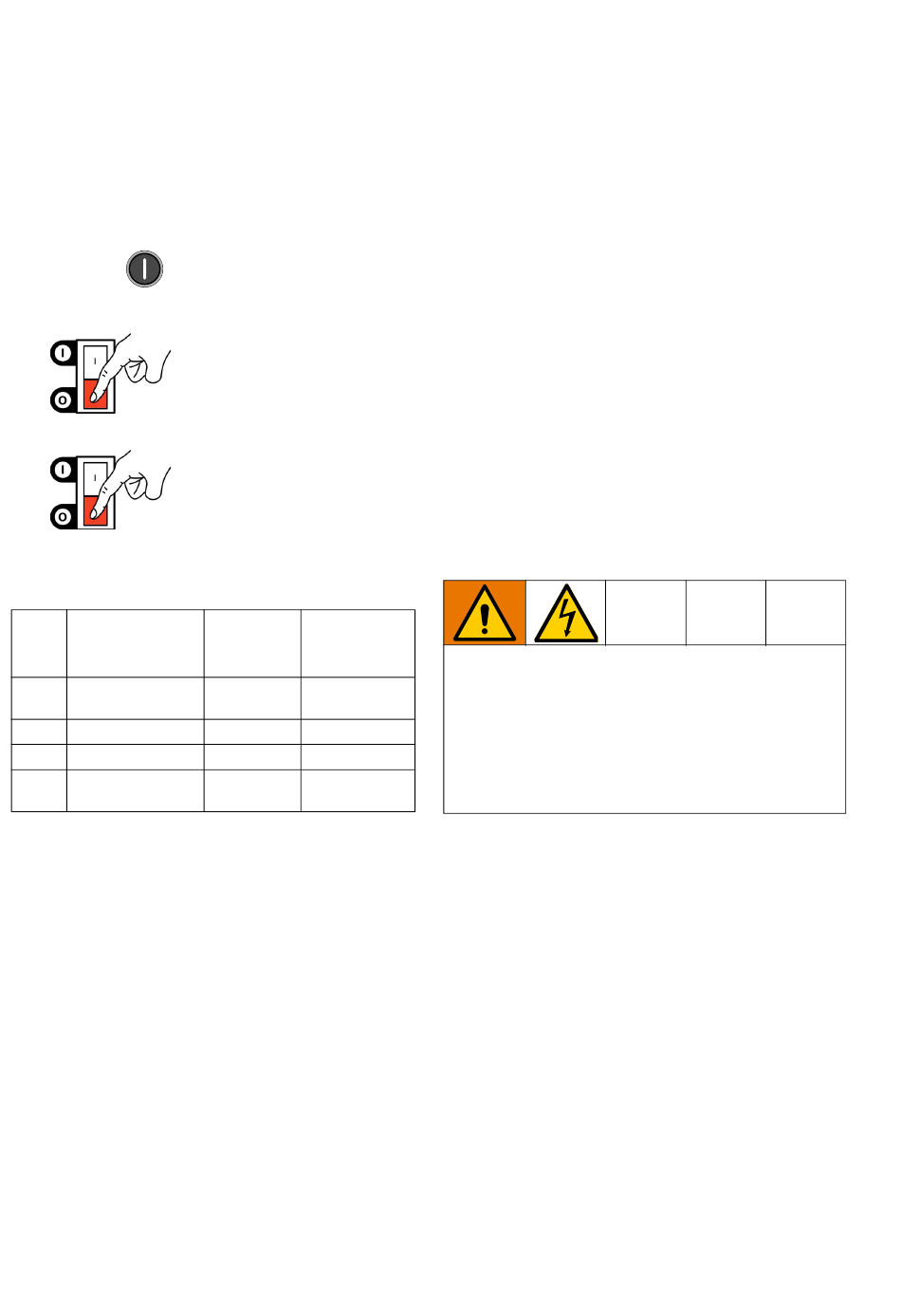

1. Schakel de voeding naar de verwarmer uit.
2. Schakel de voeding naar de motor uit.
3. Schakel de motor en de verwarmer in om te
wissen.
Code
Codenaam
01
Hoge vloeistof-
temperatuur
02
Hoge zonestroom
03
Geen zonestroom
04
Thermokoppel niet
aangesloten
32
Alarmzone
Pagina met
corrigerende
maatregelen
32
Individueel
33
Individueel
33
Individueel
33
Individueel
E01: Hoge vloeistoftemperatuur
•
Thermokoppel ISO of RES (310) detecteert een
vloeistoftemperatuur boven 71 °C (260 °F).
•
Oververhittingsschakelaar ISO of RES (308)
detecteert een vloeistoftemperatuur boven
110 °C (230 °F) en gaat open. Bij ca. 87 °C
(190 °F) sluit de schakelaar weer.
•
Thermokoppel ISO of RES (310) werkt niet,
is beschadigd, raakt het verwarmingselement
(307) niet of heeft een slechte verbinding met
de besturingskaart voor de temperatuur.
•
Oververhittingsschakelaar (308) werkt niet in
de open positie.
•
Het temperatuurschakelbord kan geen
verwarmingszone uitzetten.
•
Stroomkabels of thermokoppels zijn veranderd
van de ene zone naar de andere.
•
Defect verwarmingselement waar thermokoppel
geïnstalleerd is.
•
Draad los.
E01-controles
Bij het opheffen van storingen in deze apparatuur
kan toegang vereist zijn tot onderdelen die
elektrische schokken of ernstige letsels kunnen
veroorzaken als de reparatie niet goed uitgevoerd is.
Laat alle elektrische werkzaamheden verrichten
door een gediplomeerd elektricien. Zorg ervoor
dat u de stroomtoevoer uitschakelt voor de
reparatiewerkzaamheden.
Noteer voor u de thermokoppel controleert welke zone
(ISO of RES) een hoge vloeistoftemperatuur heeft.
1. Controleer of connector B stevig aangesloten
is op de regelmodule van de verwarmer.
Zie Aansluitingen temperatuurregelmodule,
pagina 47.
2. Maak de aansluitingen schoon en sluit
ze opnieuw aan.
3. Controleer de aansluitingen tussen de
module voor temperatuurregeling en de
oververhittingsschakelaar, en tussen de module
voor temperatuurregeling en de thermokoppels.
Controleer of alle draden veilig aangesloten zijn
op connector B op regelmodule van de
verwarmer. Zie T
ABEL
4. Verwijder connector B van de regelmodule van de
verwarmer en controleer de continuïteit van de
thermokoppels door de weerstand te meten
tussen de pinnen aan de stekker.
7, pagina 33.
333107L
