Reparatie
Motorbesturing
De voeding tijdens het opstarten
controleren
De voeding moet zijn ingeschakeld om de controle uit
te voeren. Zie A
. 11 of locatie. De functie is:
FB
•
Motor klaar: led aan.
•
Motor niet klaar: led uit.
•
Statuscode (motor draait niet): Led knippert
statuscode.
•
Verschillende statuscodes worden gescheiden
door een langere pauze van het knipperende
lampje.

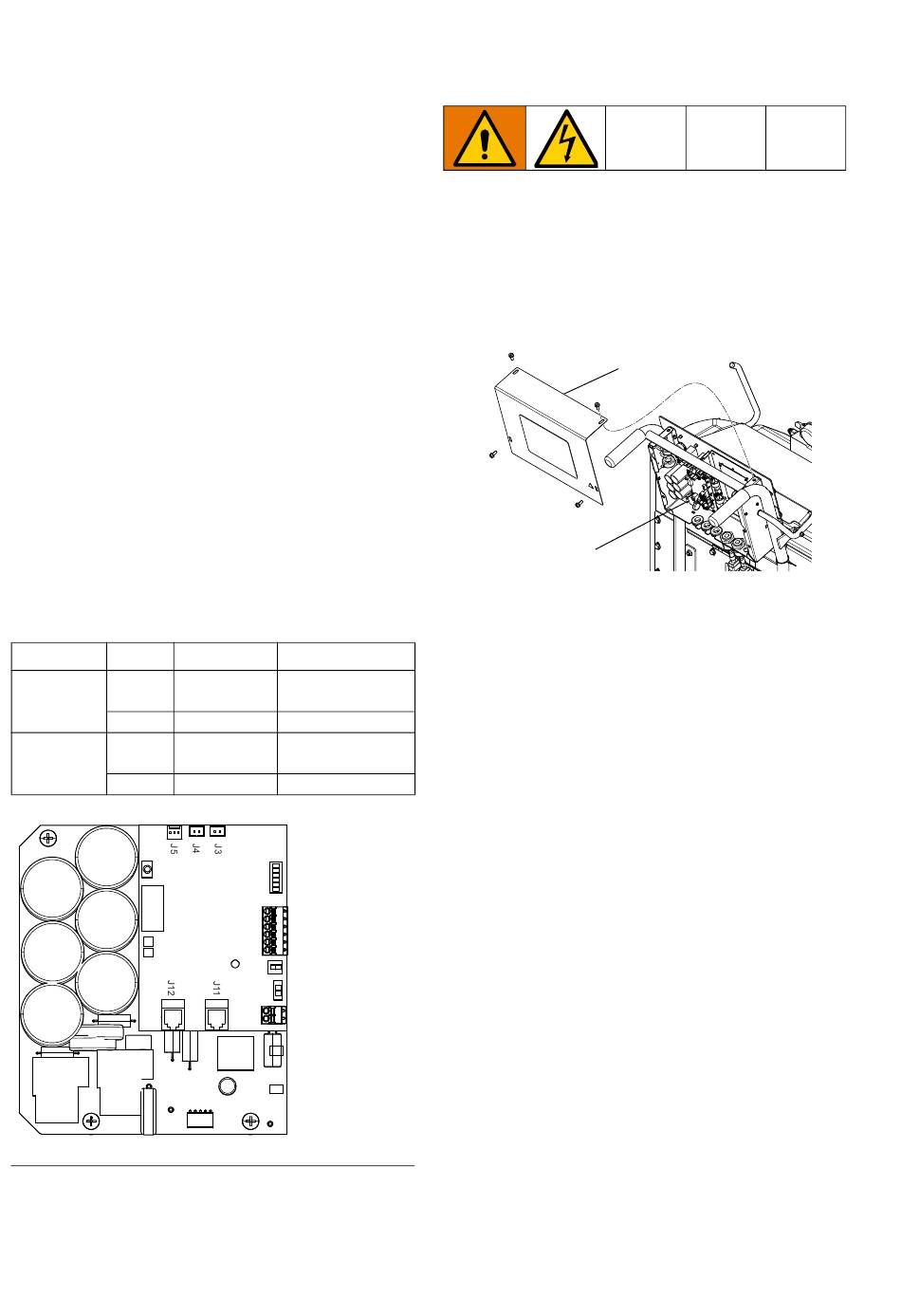

Leds van het schakelbord
Als de lampjes op de onderste kaart branden en die
van de bovenste kaart uit zijn, is het mogelijk dat het
volgende voorgevallen is:
•
Er kan kortsluiting opgetreden zijn voor
een drukomzetter.
•
Er kan kortsluiting opgetreden zijn tussen de
stroomvoorziening en de aardingspin van
de potentiometer.
Bord
Lampje
Bovenkant
R4
G1
Onderkant
D4
D16
J2
R4
G1
A
. 11
FB
44
Regio
Omschrijving
Rood: aan
Hardware- of
softwaredefect
Groen: aan
Ingeschakeld
Rood: aan
Hardware- of
softwaredefect
Groen: aan
Ingeschakeld
J1
J6
J98
J9
J8
J10
(onder C52)
D16
(onderkant
D4
van het bord)
Vervang het schakelbord
Controleer de motor voordat u de kaart vervangt.
Zie De motor testen, pagina 54.
1. Zie Voor u begint met de reparatie, pagina 39.
2. Verwijder het displaypaneel (26) op de achterzijde
van het onderstel voor toegang tot de besturings-
kaart (354).
354
3. Ontkoppel alle kabels en connectoren van de
kaart (354). Zie Tabel 8, pagina 45.
4. Verwijder zes moeren (363) en verwijder de
plaat uit de besturingskaart (354). Zie A
pagina 43.
5. Installeer de nieuwe kaart en ga daarbij in
omgekeerde volgorde te werk.
26
. 10,
FB
333107L
ti21923a
