9.3.12 De veiligheidsthermostaat (normaal gesloten contact) aansluiten
136
A
B
A8P
4 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
Algemene informatie, zie
4
binnenunit" [
121].
Draden: 2×0,75 mm²
Maximumlengte: 50 m.
Contact voor de veiligheidsthermostaat: 16 V-
gelijkstroomdetectie (spanning geleverd door printplaat). Het
spanningsvrije contact zorgt voor een minimale belasting van
15 V gelijkstroom, 10 mA.
[9.8.1]=3 (Voeding met voordeel tarief elektriciteit =
Veiligheidsthermostaat)
1 Open de volgende zaken (zie
1 Paneel van de gebruikersinterface
2 Schakelkast
3 Deksel van de schakelkast
4 Bovenste deksel

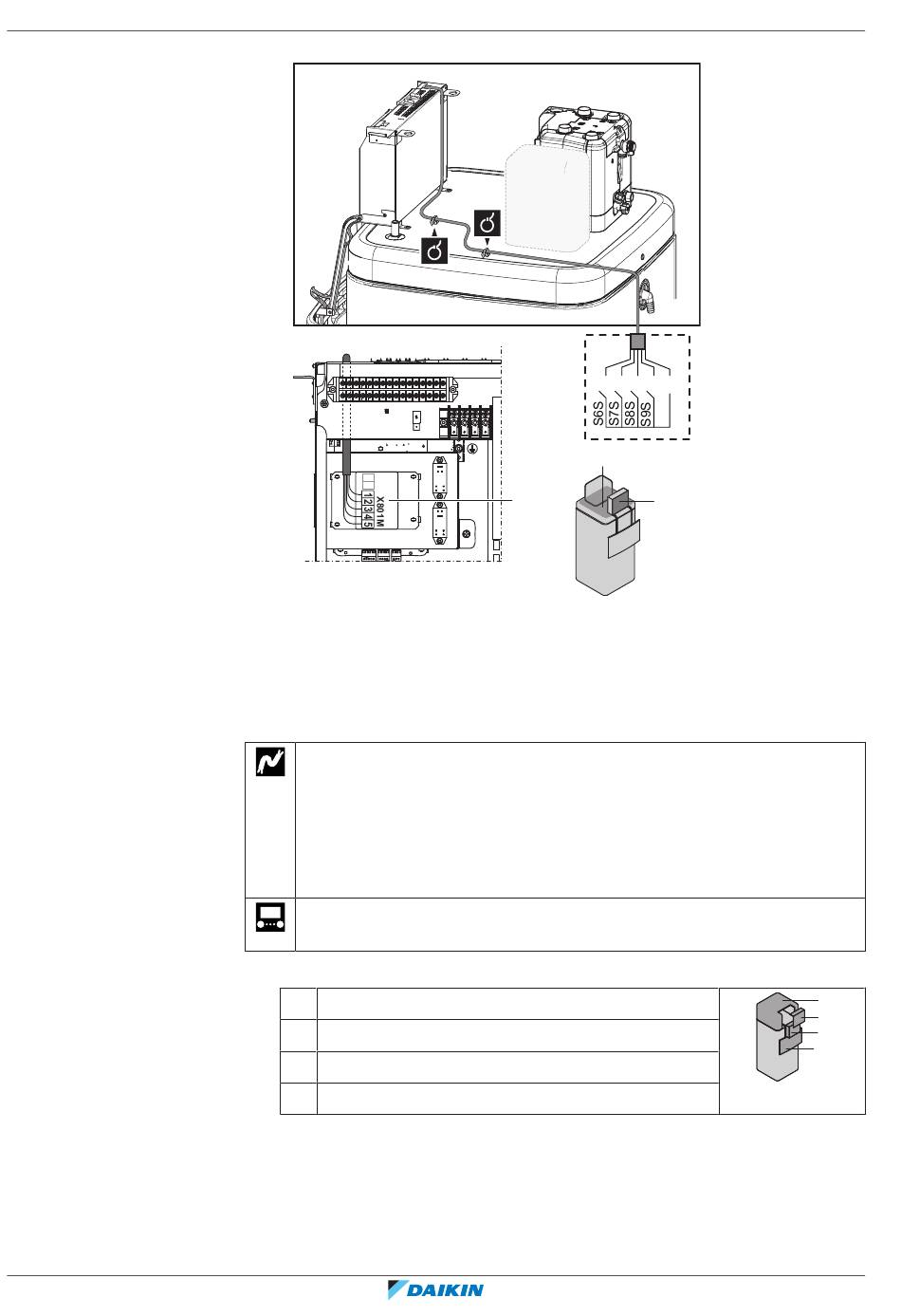

2 Sluit de kabel van de veiligheidsthermostaat (normaal gesloten) aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
Opmerking: De jumperdraad (standaard gemonteerd) moet van de betreffende
aansluitingen worden verwijderd.
1 2
3
4 5
A
a
B
"9.3.1 Elektrische bedrading aansluiten op de
"7.2.5 De binnenunit
openen" [
EPRA14~18DAV3+W1 + ETSH/X(B)16P30+50EF
4
74]):
4
3
2
1
