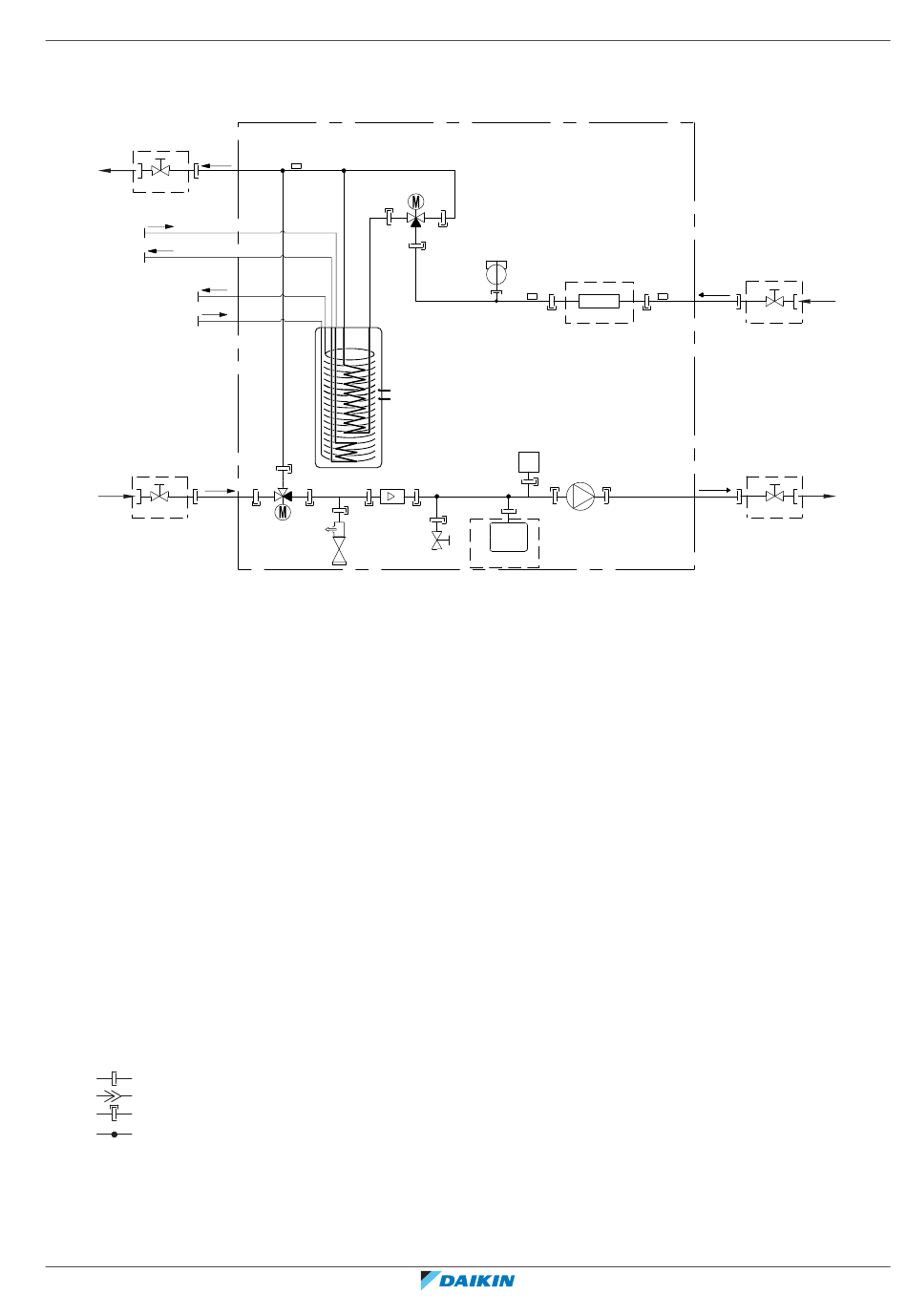

16.3 Schema van de leidingen: Binnenunit
B
a2
g
l
l
d1
d2
l
l
b2
b1
l
B
a1
g
l
A Binnenunit
B Ter plaatse geplaatst
C Optioneel
a1 Ruimteverwarming/-koeling – Water IN (schroefaansluiting, 1")
a2 Ruimteverwarming/-koeling – Water UIT (schroefaansluiting, 1")
b1 Warm tapwater – Koud water IN (schroefaansluiting, 1")
b2 Warm tapwater – Warm water UIT (schroefaansluiting, 1")
c1 Water IN komende van de buitenunit (schroefaansluiting, 1")
c2 Water UIT naar de buitenunit (schroefaansluiting, 1")
d1 Water IN van bivalente warmtebron (schroefaansluiting, 1")
d2 Water UIT naar bivalente warmtebron (schroefaansluiting, 1")
e Pomp
f Back-upverwarming
g Afsluiter, vrouwelijk-vrouwelijk 1"
h Expansievat
i Aftapkraan
k Veiligheidsklep
l Externe draad 1"
m Externe draad 3/4"
B2L Debietsensor
B1PW Waterdruksensor ruimteverwarming
M1S Tankklep
M2S Omloopklep
R1T Thermistor (water IN)
R2T Thermistor (back-upverwarming – water UIT)
R5T, R8T Thermistor (tank)
R7T Thermistor (tank - water UIT)
S1L Debietschakelaar
Schroefaansluiting
Flareverbinding
Snelkoppeling
Hardgesoldeerde aansluiting
EPRA14~18DAV3+W1 + ETSH/X(B)16P30+50EF
4P679467-1 – 2022.02
A
R T
7
M S
1
R T
5
R T
8
B L
2
M S
2
k
S1L
C
R T
2
f
B1PW
e
B
m
i
h
16
Technische gegevens
|
B
R1T
l
g
B
g
l
3D136050A
c1
c2
285
