8
|
Installatie van de leidingen
94
OPMERKING
Over de afsluiter met geïntegreerd filter (geleverd als accessoire):
▪
De installatie van de klep aan de waterinlaat is verplicht.
▪
Houd rekening met de stroomrichting van de klep.
OPMERKING
Monteer de ontluchtingsventielen op alle hoge punten.

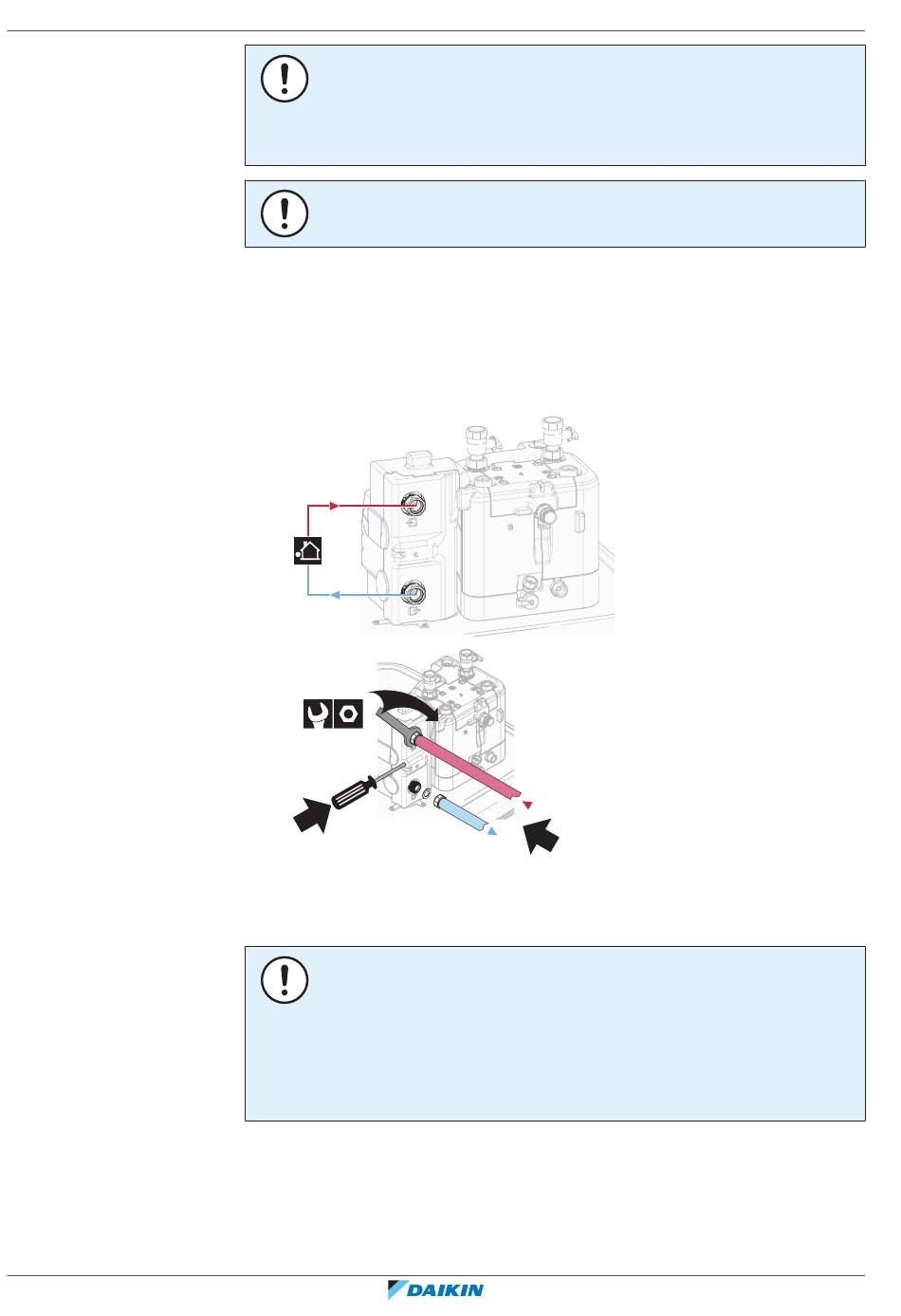

Binnenunit
1 Sluit de lokale leidingen van de buitenunit aan op de wateraansluitleidingen
van de binnenunit.
Het maximale aanhaalkoppel (draadafmeting 1", 25-30 N•m) mag NIET worden
overschreden. Oefen met een geschikt gereedschap het nodige tegenkoppel uit
om schade te vermijden.
3
≤Ø7 mm
1
2 Verwijder de thermische isolatie van het hydraulische blok. Zet het
ontluchtingsventiel op de pomp één draai open. Zet de thermische isolatie
daarna terug op het hydraulische blok.
OPMERKING
De thermische isolatie raakt snel beschadigd als ze NIET correct wordt gehanteerd.
▪
Verwijder onderdelen ALLEEN in de hier aangegeven volgorde en richting,
▪
gebruik GEEN kracht,
▪
gebruik GEEN gereedschap,
▪
plaats de thermische isolatie in de omgekeerde volgorde terug.
2
EPRA14~18DAV3+W1 + ETSH/X(B)16P30+50EF
4P679467-1 – 2022.02
