Sluitplaat

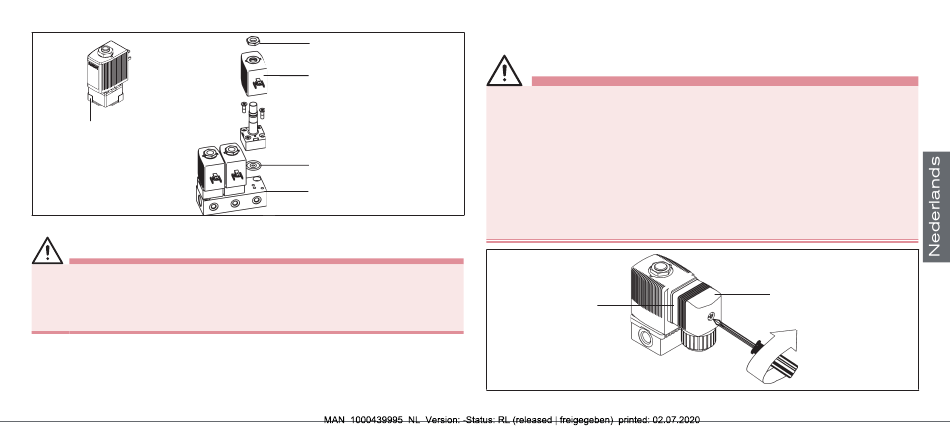

Afbeelding 2:
Ventiel met flensaansluiting
WAARSCHUWING!
Gevaar voor letsel door ontsnappend medium.
▶ Meegeleverde dichtingen op de juiste zitting in het ventiel aanbrengen.
▶ Op de vlakheid van de aansluitplaat letten.
▶ Letten op voldoende oppervlaktekwaliteit van de aansluitplaat.
→
Dichting in het huis aanbrengen.
→
Huis op aansluitplaat schroeven (aandraaimoment: max. 1,5 Nm).
→
Spoel opsteken en moer bevestigen (aandraaimoment: max. 5 Nm).
6.3.
Moer
Spoel
Dichting
Aansluitplaat
Afbeelding 3:
Elektrische aansluiting met apparaatcontactdoos
GEVAAR!
Gevaar door elektrische schokken.
▶ Vóór werkzaamheden aan de installatie of het apparaat de spanning
uitschakelen en beveiligen tegen opnieuw inschakelen.
▶ Neem de geldende ongevalpreventie- en veiligheidsvoorschriften
voor elektrische apparaten in acht.
Bij ontbrekende aardingsfunctie tussen spoel en huis bestaat gevaar
op elektrische schokken.
▶ Aardleider altijd aansluiten.
▶ Elektrische doorgang tussen spoel en huis controleren.
Dichting
Elektrische aansluiting met apparaatcontactdoos
Type 2508
max. 1 Nm
