Let op spanning en stroomsoort volgens het typeplaatje.
→
Controleer op correcte zitting van de dichting.
→
Apparaatcontactdoos monteren en vastschroeven (max. 1 Nm)
Apparaatcontactdoos kan 4 x 90° worden gedraaid.
Aansturing impulsuitvoering
Juiste polariteit is een voorwaarde voor de werking van het
apparaat: De aanduiding op de bovenkant van de spoel in acht
nemen.
Impulsduur minstens 50 ms.

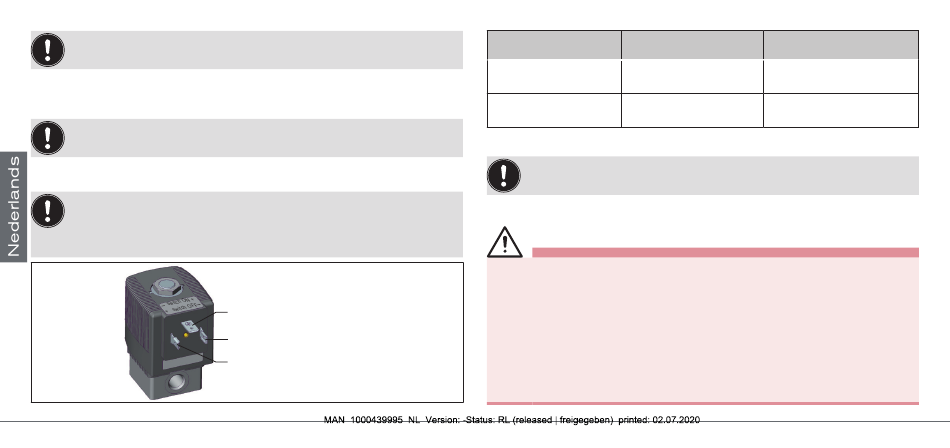

Afbeelding 4:
Impulsuitvoering
24
Aardleideraansluiting
Klem 2
Klem 1
Poling
Beschrijving
Ventiel (P-zitting)
- Switch ON +
wordt geopend
Ventiel (P-zitting)
+ Switch OFF -
wordt gesloten
Tab. 2: Aansturing impulsuitvoering
Alleen apparaatcontactdoos zonder elektrische aansluiting voor
impulsuitvoeringen gebruiken.
6.4.
Draaien van de spoel
WAARSCHUWING!
Gevaar voor letsel door elektrische schokken.
Bij ontbrekende aardingsfunctie tussen spoel en huis bestaat gevaar
op elektrische schokken.
▶ Aardingsfunctie na de montage van de spoel testen.
Oververhitting, brandgevaar.
De aansluiting van de spoel zonder gemonteerde armatuur leidt tot
oververhitting en vernield de spoel.
▶ Spoel alleen met gemonteerde armatuur aansluiten.
Klembezetting
(+) op klem 2,
(–) op klem 1
(+) op klem 1,
(–) op klem 2
