Elektrische installatie
Gevaar voor letsel door ongewenst inschakelen van de
installatie en ongecontroleerde herstart!
▶ Installatie beveiligen tegen onbedoelde bediening.
▶ Na de installatie voor een gecontroleerde herstart zorgen.
De kabels aan de veldbedradingsklemmen moeten minimaal zijn
uitgemeten tot 75 °C.
9.2
Elektrische installatie met
kabelschroefverbinding
GEVAAR!
Gevaar voor letsel door elektrische schokken.
▶ Vóór werkzaamheden aan de installatie of het apparaat
de spanning uitschakelen en beveiligen tegen opnieuw
inschakelen.
▶ Neem de geldende ongevalpreventie- en veiligheidsvoorschriften
voor elektrische apparaten in acht.
Werkwijze:
→
Pneumatische aansturing openen: de transparante kap naar
links afschroeven.
→
De kabels door de kabelschroefverbinding schuiven.
→
Aders volgens de variant vastklemmen.
Type 8697
LET OP!
Beschadiging of uitval van de functie door binnendringen
van vuil en vocht.
Voor de beschermingsklasse IP65/IP67 te garanderen:
▶ De wartelmoer van de kabelschroefverbinding afhankelijk van
de gebruikte kabeluitvoering of afsluitplug aandraaien (ca. 1,5
Nm).
▶ Transparante kap tot aan de aanslag vastschroeven.
→
Wartelmoer van de kabelschroefverbinding aandraaien
(draaimoment ca. 1,5 Nm).

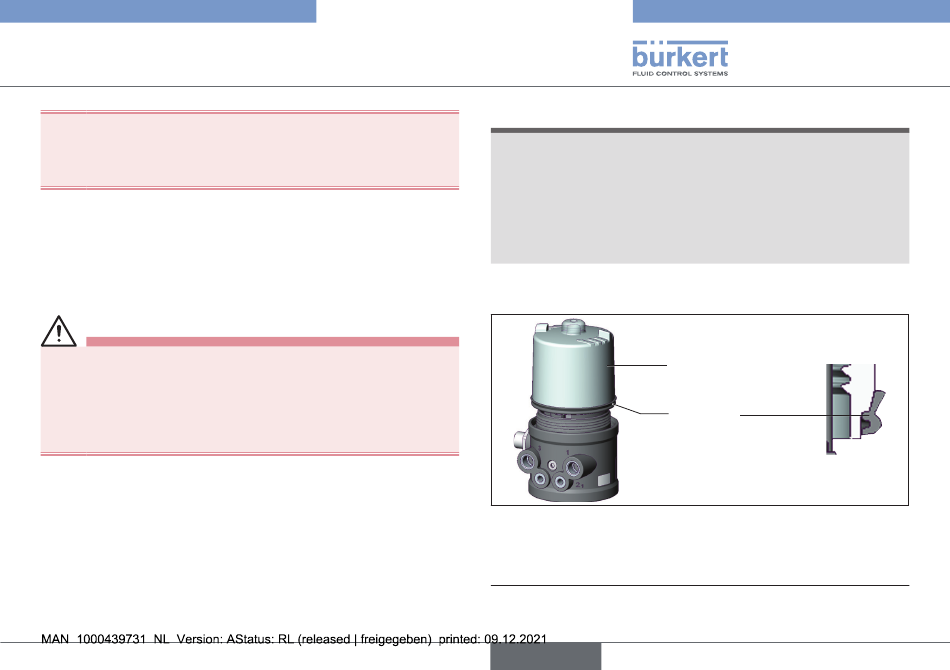

Afbeelding 18:
Positie dichting transparante kap
→
Correcte positie van de dichting in de transparante kap testen.
→
Transparante kap sluiten (schroefgereedschap: 674078
Het schroefgereedschap (674078) is te verkrijgen via uw
2)
Bürkert-verkoopvestiging.
