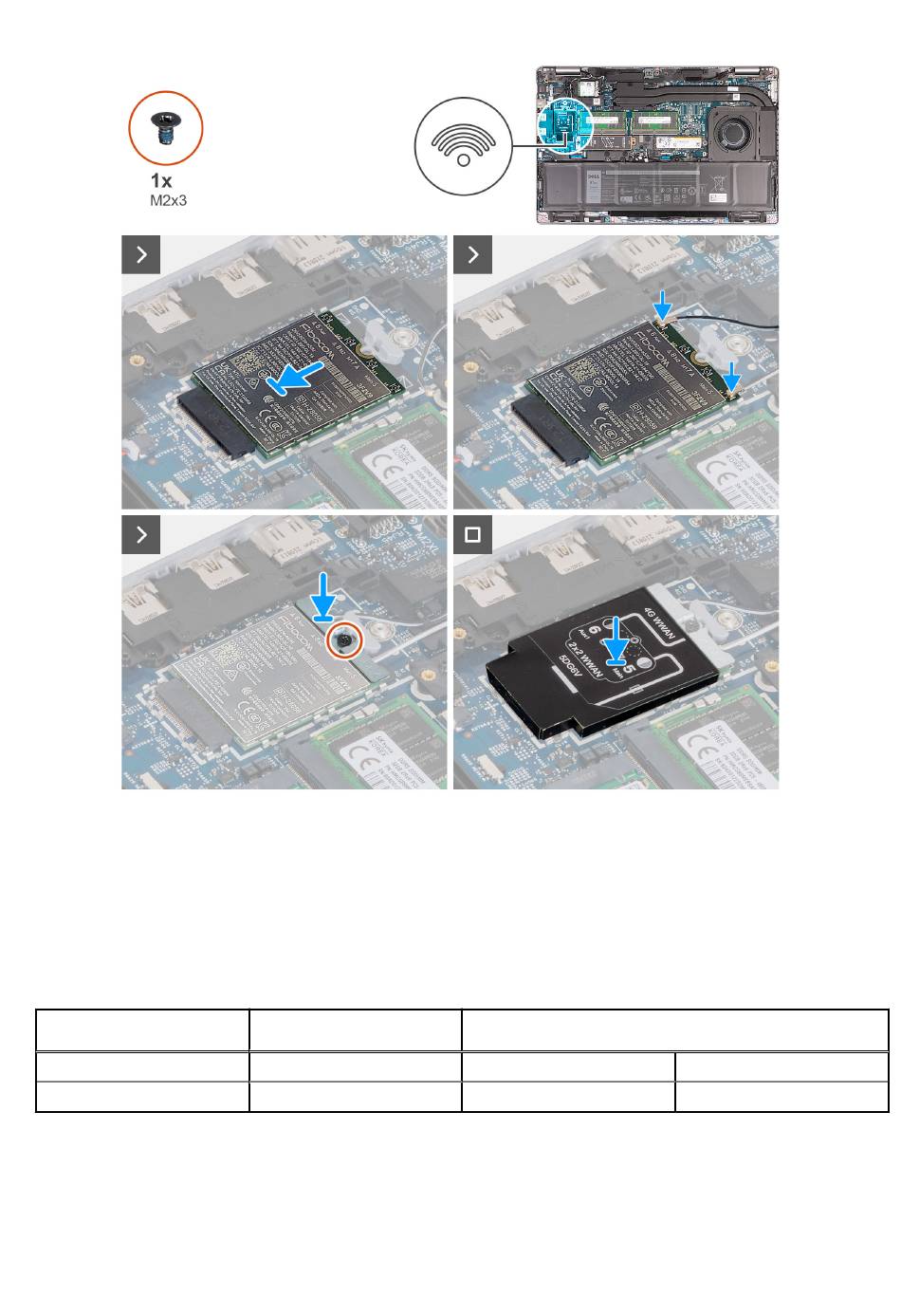

Afbeelding 22. De 4G WWAN-kaart installeren
Stappen
1. Lijn de uitsparing op de 4G WWAN-kaart uit met het lipje op het slot van de 4G WWAN-kaart.
2. Schuif de 4G WWAN-kaart onder een hoek in het 4G WWAN-kaartslot.
3. Sluit de antennekabels aan op de 4G WWAN-kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de 4G WWAN-kaart die op uw computer wordt ondersteund.
Tabel 36. Kleurenschema voor de antennekabel voor 4G WWAN-kaarten
Connectoren op de WWAN-
kaart
Hoofdmenu
Secundair
4. Lijn het schroefgat op de beugel van de 4G WWAN-kaart uit met het schroefgat op de 4G WWAN-kaart en de palmsteuneenheid.
5. Plaats de schroef (M2x3) terug waarmee de beugel van de draadloze kaart wordt bevestigd aan de draadloze kaart- en
palmsteuneenheid.
6. Lijn het schild van de 4G WWAN-kaart uit en plaats deze op de 4G WWAN-kaart.
Kleur van de antennekabel
Wit
Zwart
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
57
