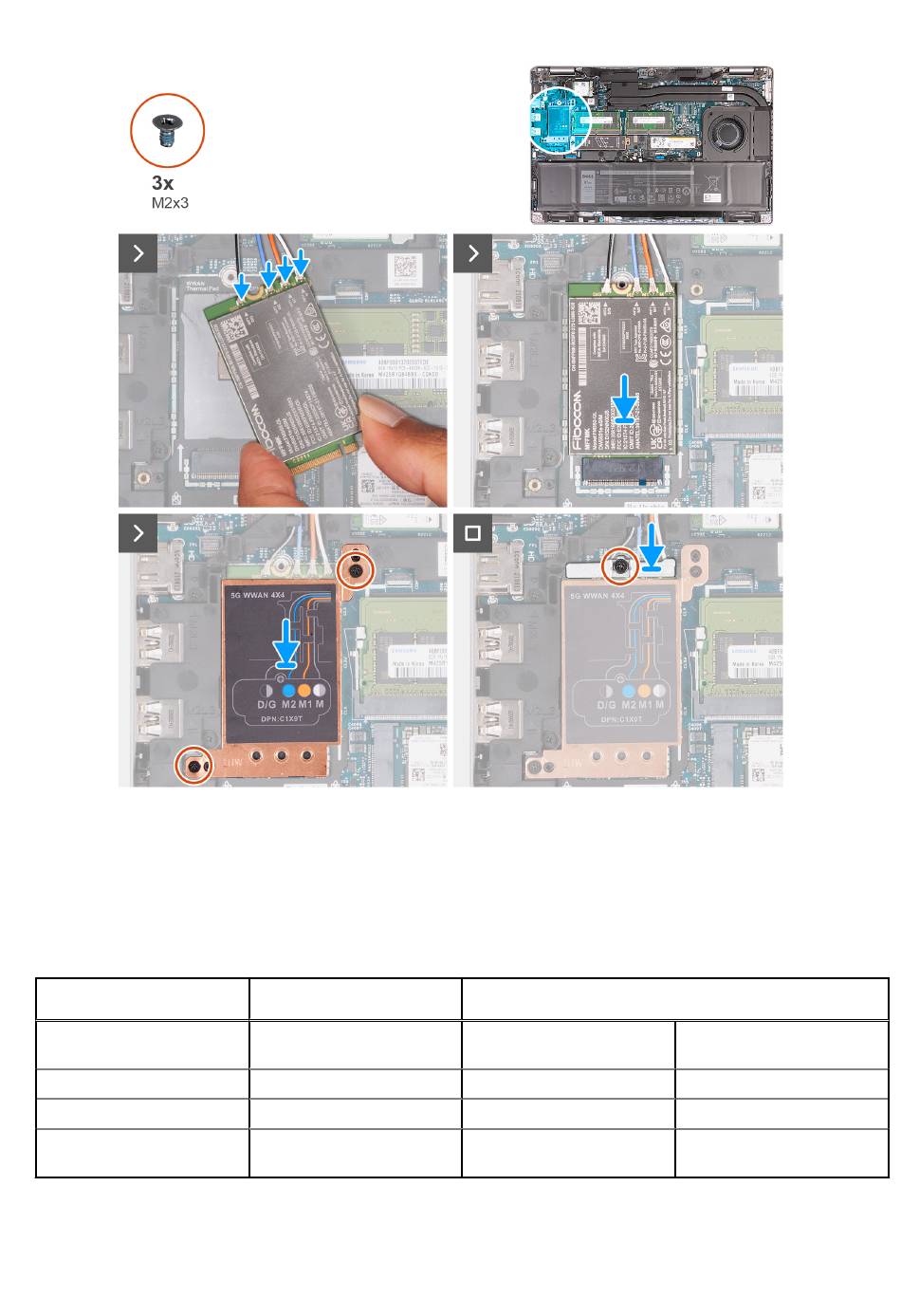

Afbeelding 24. De 5G WWAN-kaart installeren
Stappen
1. Sluit de antennekabels aan op de 5G WWAN-kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de 5G WWAN-kaart die door uw computer wordt
ondersteund.
Tabel 37. Kleurenschema voor de antennekabel voor 5G WWAN-kaarten
Connectoren op de WWAN-
kaart
D/G
M2
M1
M
2. Lijn de uitsparing op de 5G WWAN-kaart uit met het lipje op het slot van de 5G WWAN-kaart.
3. Schuif de 5G WWAN-kaart onder een hoek in het 5G WWAN-kaartslot.
60
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Kleur van de antennekabel
Zwart met een dunne witte
streep
Blauw
Oranje
Wit met een dunne grijze
streep
Silkscreen-markering
ANT3 D/G
ANT2 M2
ANT1 M1
ANT0 M
△ (witte driehoek)
△ (witte driehoek)
△ (witte driehoek)
△ (witte driehoek)
