5. Verwijder de
draadloze
6. Verwijder de geheugenmodules.
7. Verwijder de
M.2 2230
8. Verwijder de
M.2 2230
9. Verwijder de
koelplaat (afzonderlijke GPU)
10. Verwijder de
batterij.
11. Verwijder het
binnenframe van de
Over deze taak

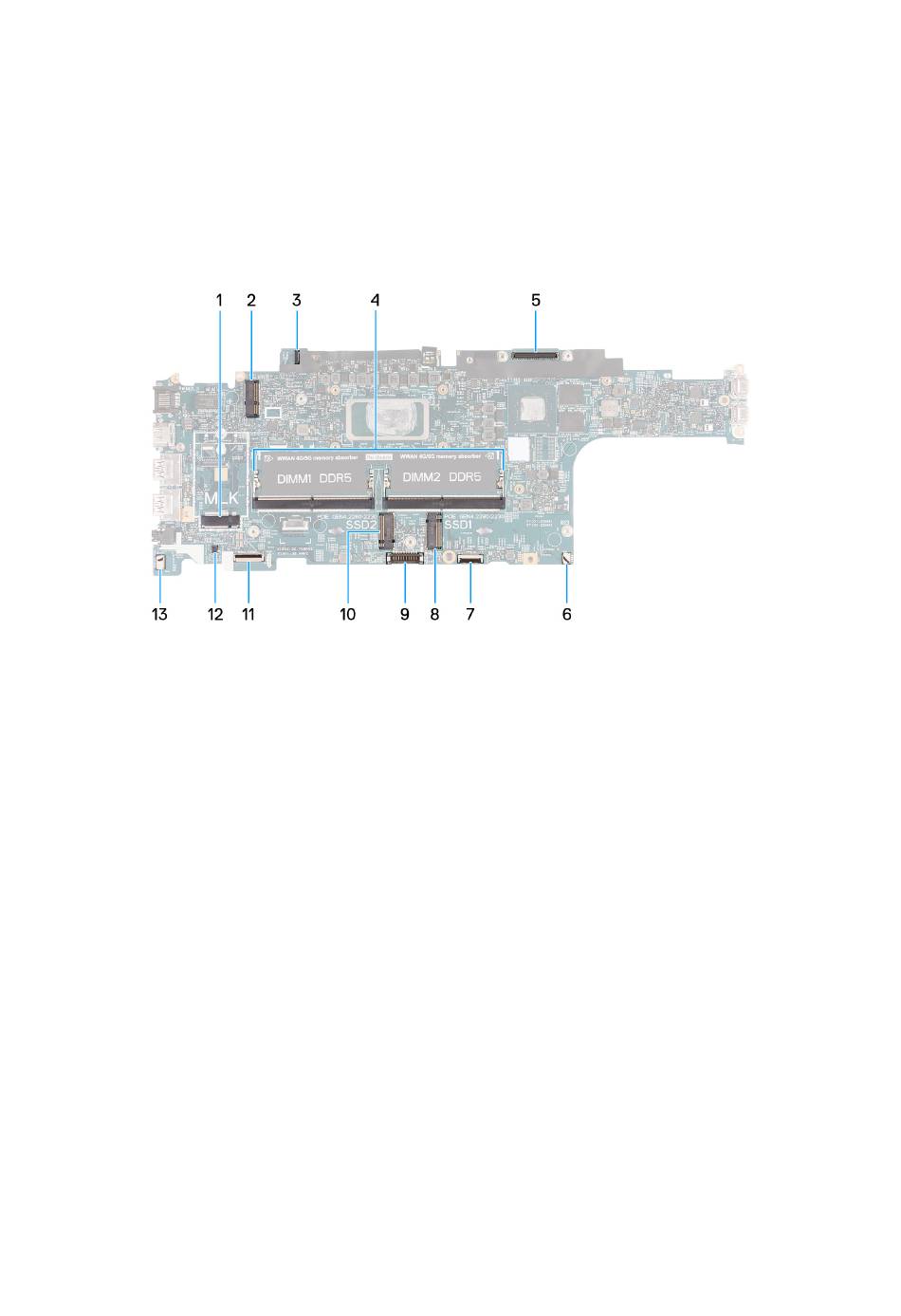

De onderstaande afbeeldingen geven de connectoren van de systeemkaart weer.
Afbeelding 56. Systeemkaartconnectoren
1. Connector voor WWAN-kaart (WWAN1)
3. Connector voor sensorkaartkabel
5. Connector van de beeldschermkabel (LCD1)
7. SSD-slot 1 (SSD1)
9. Connector van de batterijkabel (BATT1)
11. Connector voor USH-kabel
13. Connector van de kabel voor de luidspreker (SPK1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
kaart.
of
M.2 2280
SSD uit slot 1, indien van toepassing.
of
M.2 2280
SSD uit slot 2, indien van toepassing.
of
koelplaat (geïntegreerde
eenheid.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
GPU), afhankelijk van welke van toepassing is.
2. Connector voor draadloze kaart (WLAN1)
4. Geheugenmodules (DIMM1 en DIMM2)
6. Connector systeemventilator (FAN1)
8. Kabelconnector van het touchpad (TPAD1)
10. SSD-slot 2 (SSD2)
12. Kabelconnector voor knoopcelbatterij (RTC1)
