maximale
afstand

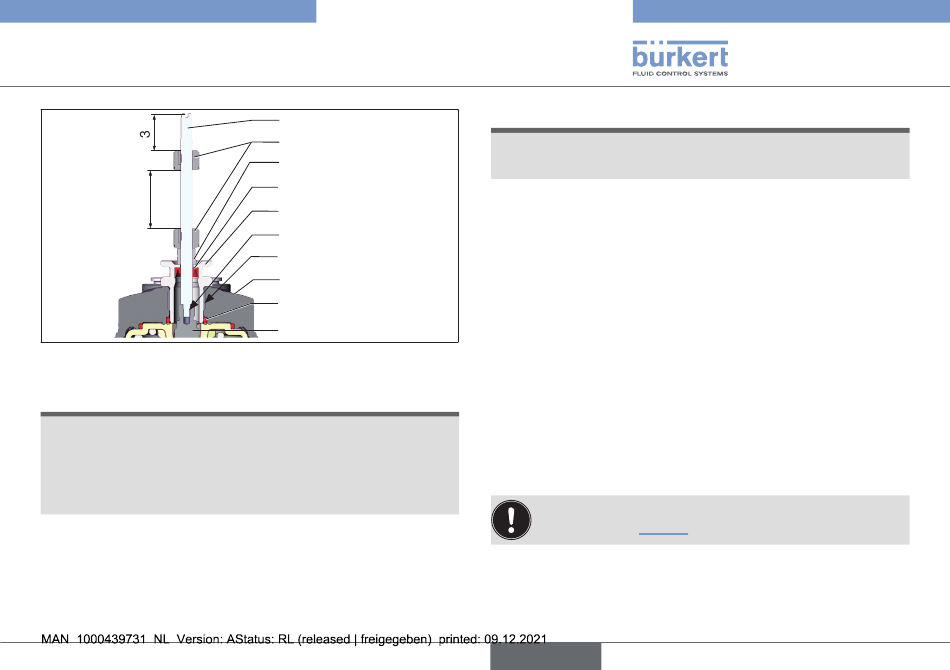

Afbeelding 7: Montage van de schakelspindel (2), serie 21xx
LET OP!
Ondeskundige montage kan de groefring in het
geleidingselement beschadigen.
De groef is in het geleidingselement al voorgemonteerd en moet
in de lipprofielen worden "ingesloten".
▶ Bij montage van de schakelspindel de groef niet beschadigen.
→
De schakelspindel door het geleidingselement schuiven.
Type 8697
Montage
Schakelspindel
schakelnok
Afstandshuls
Groefring
Geleidingselement
max. 1 Nm
max. 5 Nm
Aandrijvingdeksel
O-ring
Spindelverlenging
LET OP!
Schroefbeveiligingslak kan de groefring verontreinigen.
▶ Geen schroefbeveiligingslak op de schakelspindel aanbrengen.
→
Voor beveiliging van de schakelspindel wat schroefbeveiligingslak
(Loctite 290) in de schroefdraadboring van de spindelverlenging
in de aandrijving aanbrengen.
→
Correcte positie van de O-ringen testen.
→
Geleidingselement met het aandrijvingdeksel vastschroeven
(maximaal draaimoment: 5 Nm).
→
Schakelspindel op de spindelverlenging schroeven.
Daarvoor is aan de bovenkant een sleuf aangebracht
(maximaal draaimoment. 1 Nm).
→
Afstandshuls op de schakelspindel tot tegen het
geleidingselement schuiven.
Schakelnokken op de schakelspindel positioneren:
→
Onderste schakelnok tot tegen afstandshuls schuiven.
→
Bovenste schakelnok tot op 3 mm afstand van het begin van de
schakelspindel schuiven.
Zorg ervoor dat de afstand tussen beide schakelnokken
maximaal is (zie „Bild 7").
