7.3
Montage op procesventielen
van de serie 20xx
Werkwijze:
1. Schakelspindel monteren

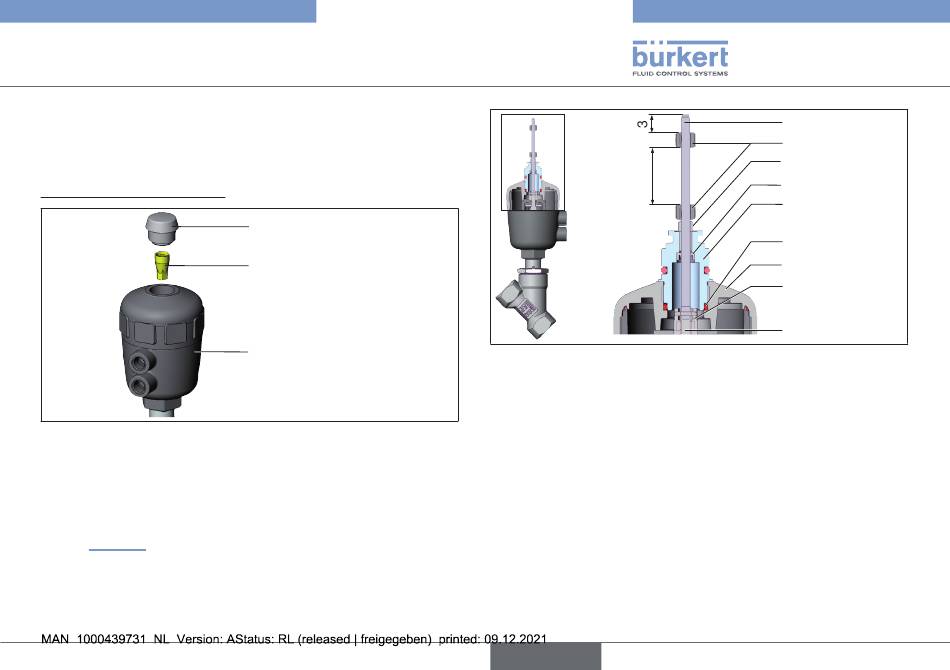

Afbeelding 10:
Montage van de schakelspindel (1), serie 20xx
→
De transparante kap van de aandrijving losschroeven.
→
In het binnenste van de aandrijving de oranje/gele positie-
indicator met een inbussleutel afschroeven.
→
De O-ring naar onderen in het deksel van de aandrijving drukken
(zie „Bild 11").
→
Met de hand de schakelspindel (en het centraal vastgeschroefde
geleidingselement) met het kunststof deel aan de spindel van de
aandrijving schroeven, deze voorlopig niet vastdraaien.
Type 8697
Montage
Transparante kap
Positie-indicator
Aandrijving
maximale
afstand
Afbeelding 11:
Montage van de schakelspindel (2), serie 20xx
→
Geleidingselement in het aandrijvingdeksel met een
schroefsleutel SW19 inschroeven (draaimoment: 8,0 Nm).
→
Schakelspindel aan de spindel van de aandrijving vastdraaien.
Daarvoor is aan de bovenkant een sleuf aangebracht
(draaimoment: 1,0 Nm).
→
Afstandshuls op de schakelspindel tot tegen het
geleidingselement schuiven.
Schakelnokken op de schakelspindel positioneren:
→
Onderste schakelnok tot tegen afstandshuls schuiven.
→
Bovenste schakelnok tot op 3 mm afstand van het begin van de
schakelspindel schuiven.
Nederlands
Schakelspindel
schakelnok
Afstandshuls
Groefring
Geleidingselement
O-ring
Aandrijvingdeksel
Kunststof deel van
de schakelspindel
Spindel (aandrijving)
