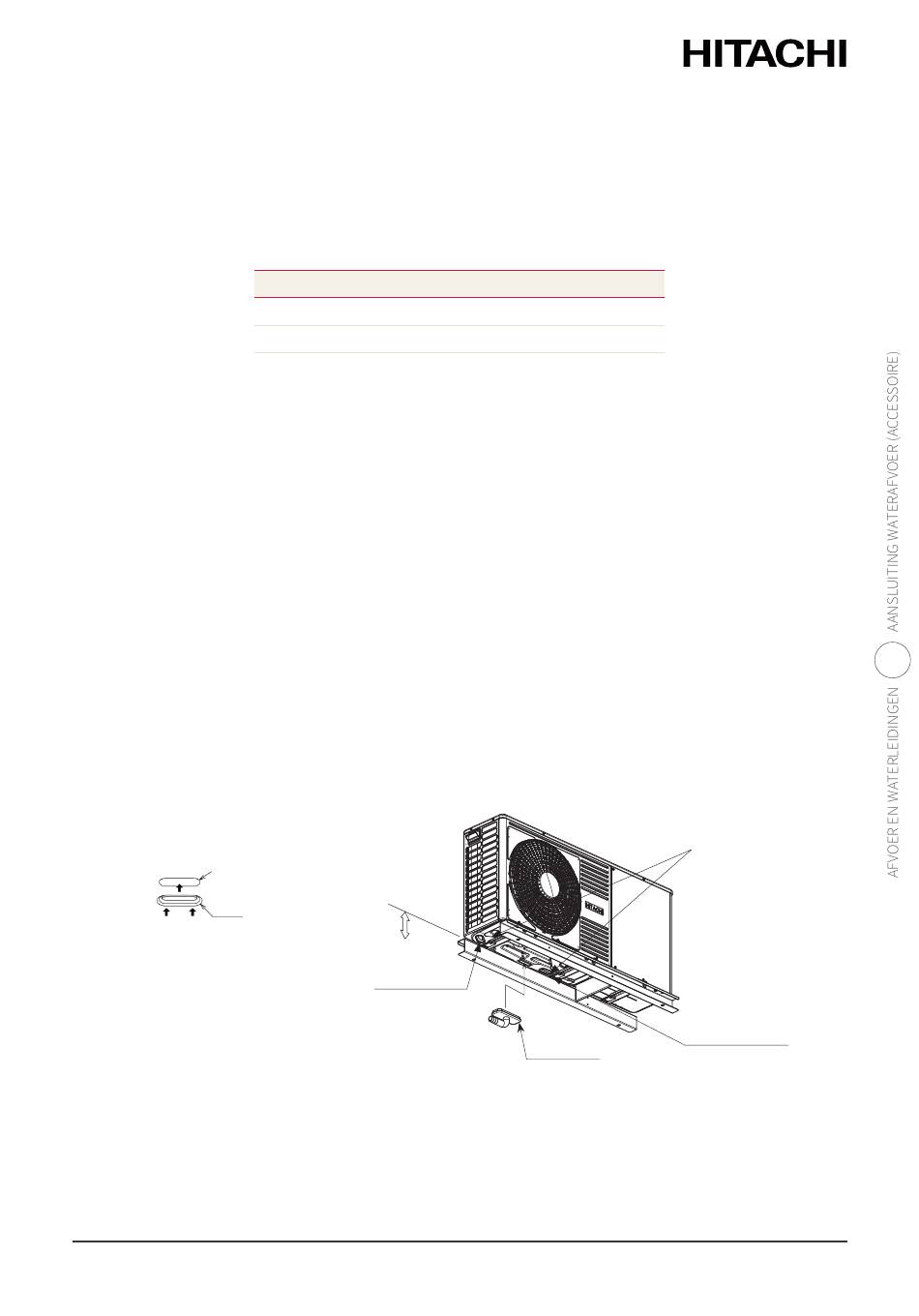

5.1 Aansluiting waterafvoer (Accessoire)
Wanneer de onderplaat van de buitenunit tijdelijk wordt gebruikt als een aftapreservoir, en
het aftapwater hierin wordt afgetapt, wordt deze aftapontkoppelingskraan gebruikt voor de
aansluiting met de afvoerleiding.
5.1.1 Aansluitprocedure
1 Steek het plastic kapje in de afvoernaaf tot aan de geëxtrudeerde gedeeltes.
2 Steek de naaf in de bodemplaat van de unit tot aan de geëxtrudeerde gedeeltes.
3 De grootte van de afvoernaaf is:
✓ RASM-(2/3)VRE: Ø15 mm (O.D.)
✓ RASM-(4-7)(V)R(W)1E: Ø32 mm (O.D.)
4 Een afvoerleiding wordt niet meegeleverd.
OPMERKING
• Gebruik deze aftapkraan niet in een koude omgeving, omdat het afvoerwater dan kan bevriezen.
• Deze aftapkraan kan niet al het afvoerwater opvangen. Als al het afvoerwater moet worden
opgevangen, moet u voor een aftapreservoir zorgen dat groter is dan de bodemplaat van de unit
en dit aftapreservoir onder de unit plaatsen.
Afvoergat
Plastic kapje
Duw Duw
PMML0600 rev.0 - 07/2022
Model
Toepasbaar model
DBS-12L
DBS-26
RASM-(4-7)(V)R(W)1E
100 mm
Plastic kapje
≥ O.D. ∅15 mm
RASM-(2/3)VRE
RASM-(2/3)VRE
Afvoerleiding
Afvoergat
Plastic kapje
42
5
