HOOFDSTUK
6
6
6.1
Controle van de specificaties
– Controleer of de technische specificaties van de machine (bijv. Herder Grenadier) en de maaikorf over-
eenkomen.
– Controleer de volgende punten: hydraulisch circuit (vermogen, werkdruk, oliestroom), aansluitingen en
de aanwezigheid van een aan/uit circuit.
– Controleer of de massa van de maaikorf in overeenstemming is met de toegestane last van de
kraan/machine waaraan de maaikorf wordt gekoppeld.
– Controleer of de retourleiding van de kraan of tractor geen hogere weerstand geeft dan 15 bar. De keer-
ringen van de hydromotor zullen anders kapot gaan.
Tip: Het is aan te bevelen om drie messen beschikbaar te hebben: 1 mes in de maaikorf; 1 mes als reserve bij
het werk en 1 mes ter reparatie/revisie.
6.2
Slangkoppelingen
Alle maaikorven met 'Herder' aansluitingen worden geleverd met slangen op maat. De overige maaikorven
worden geleverd met twee slangen waarbij aan één zijde een koppeling is gemonteerd. De slangen moeten
dan nog op lengte gemaakt worden en de los meegeleverde koppelingen gemonteerd worden. Monteer de
slangen als volgt:
a. Hang de maaikorf aan de giek (zie hoofdstuk 7.2).

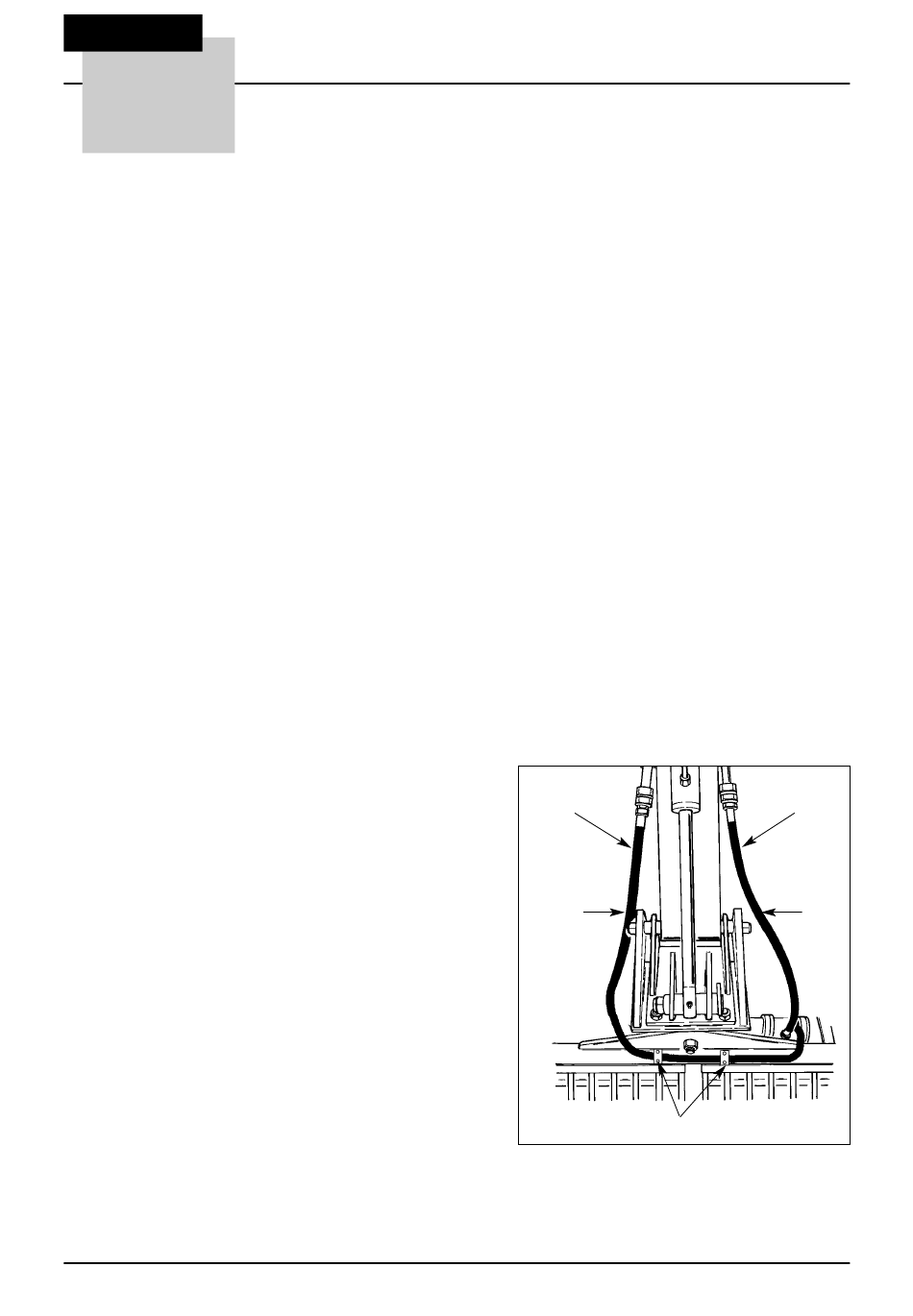

b. Monteer de korte slang aan de persaansluiting van de
motor (afb. A.).
c. Monteer de lange slang aan de retouraansluiting van de
motor (afb. A).
d. Leg de lange slang strak naar de leidingbeugels.
e. Snijd de slangen op voldoende lengte af.
f. Demonteer de slangen.
g. Laat de koppelingen en hulzen monteren bij een hydrau-
liekleverancier
h. Monteer hierna de slangen op de hydromotor.
i. Monteer de leidingbeugel over de slang (afb. A).
j. Monteer het rode bundelbandje aan de persslang en het
lichtblauwe bundelbandje aan de retourslang (afb. A).
k. Herhaal punt e t/m g voor de slangen van een hydrauli-
sche draai- of kantelkop (indien aanwezig).
l. Monteer het lichtgroene bundelbandje aan de slang naar
de stangzijde van de draai-/kantelcilinder.
Monteer het donkerblauwe bundelbandje aan de slang
naar de bodemzijde van de draai-/kantelcilinder.
m. Monteer de slangen op de cilinder.
bundelbandje
retour
1-4016-12Feb10/W0-WK
6-1
In bedrijf stellen
In bedrijf stellen
blauw
leidingbeugels
rood
bundelbandje
pers
A
