HERDER BV
MACHINEFABRIEK
HERDER
MIDDELBURG
6.3

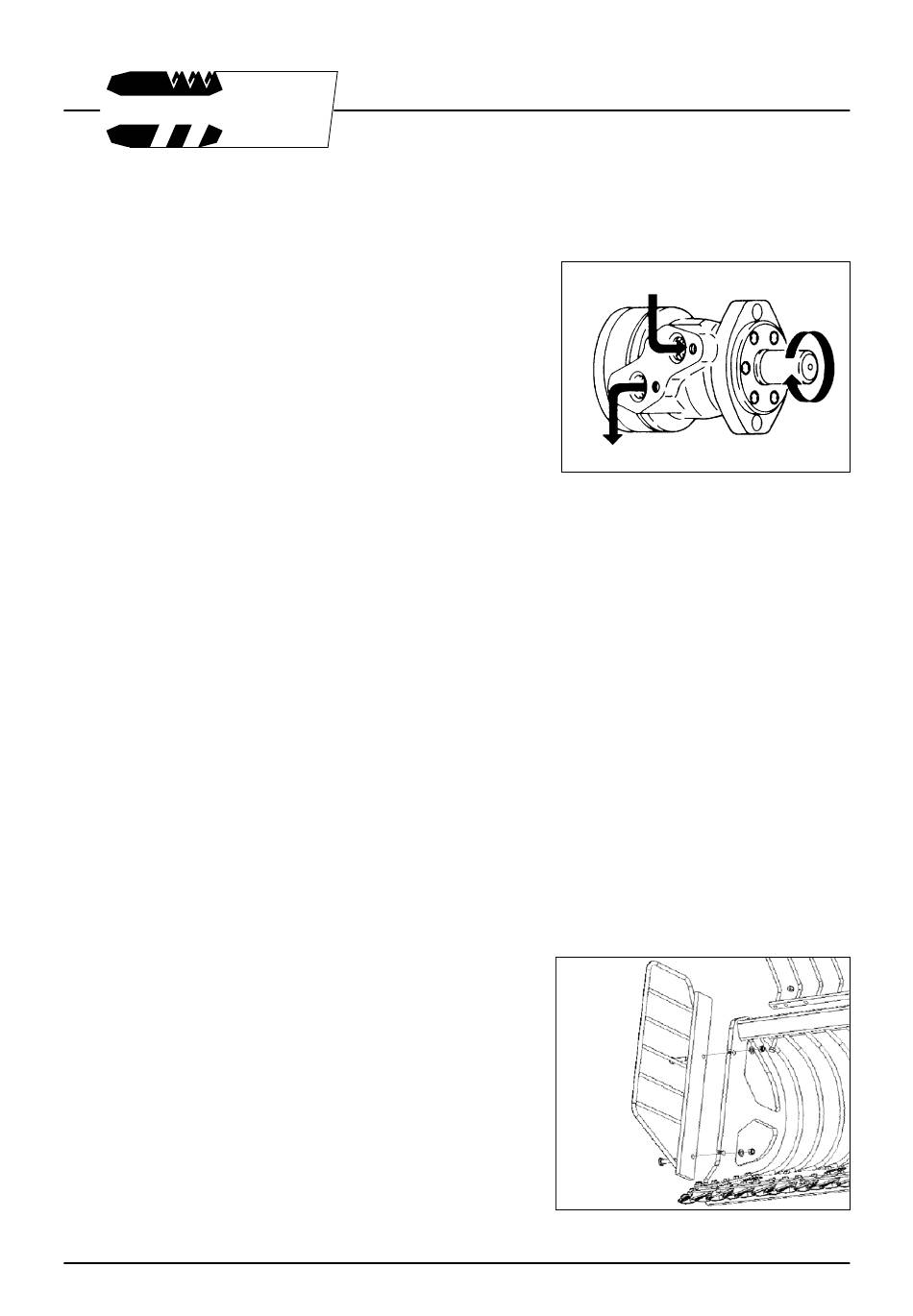

Aansluiten hydrauliekslangen
– Zorg ervoor dat bij het maken van de hydrauliekaansluitingen geen vuil in de slangen en leidingen
komt.
– Sluit pers (rood) en retour (blauw) op de corresponderende lei-
dingen van de giek aan. De aansluiting voor de persleiding op
de hydromotor zit het dichtst bij de as.
– Het omwisselen van de retour-(T) en persleiding (P) geeft meer
slijtage aan de machine vanwege het andersom draaien van de
hydromotor en de daaruit volgende grotere drukkracht van de
aandrijfarm op het mes.
– Sluit de slangen van de zwenkcilinder van de hydraulische
draai- of kantelkop volgens de kleurcoderingen aan (zie hoofdstuk 5). Let op: De toegestane werkdruk
van de cilinder is 200 bar.
6.4
Hydraulisch en elektrisch circuit
– De schakelaar waarmee het mes van de maaikorf wordt ingeschakeld moet een aan/uit stand hebben,
en een voorziening waarmee zichtbaar gemaakt wordt of de maaikorf ingeschakeld of uitgeschakeld is.
Een voorbeeld van een dergelijk circuit is gegeven op bijlage B.
– De tractor of de kraan moet een op de bijlage B aangegeven hydraulisch circuit hebben, of een vergelijk-
baar circuit.
6.5
Korfdrager
Indien gewenst kan Herder B.V. een passende korfdrager voor uw machine leveren.
Laat anders een ophanging maken die zowel op de giek van de machine als op de Herder maaikorf of op de
Herder draai- of kantelkop past. De ophanging van de machine dient hieraan vastgelast te worden. Las
rondom minimaal a=4.
6.6
Montage van de opties
6.6.1
Montage zijrek MX (optie)
– Monteer de zijrekken met de bouten, veerringen en borgmoeren
op het maaikorfframe.
1-4016-12Feb10/W0-WK
6-2
In bedrijf stellen
P
T
