HERDER BV
MACHINEFABRIEK
HERDER
MIDDELBURG
-

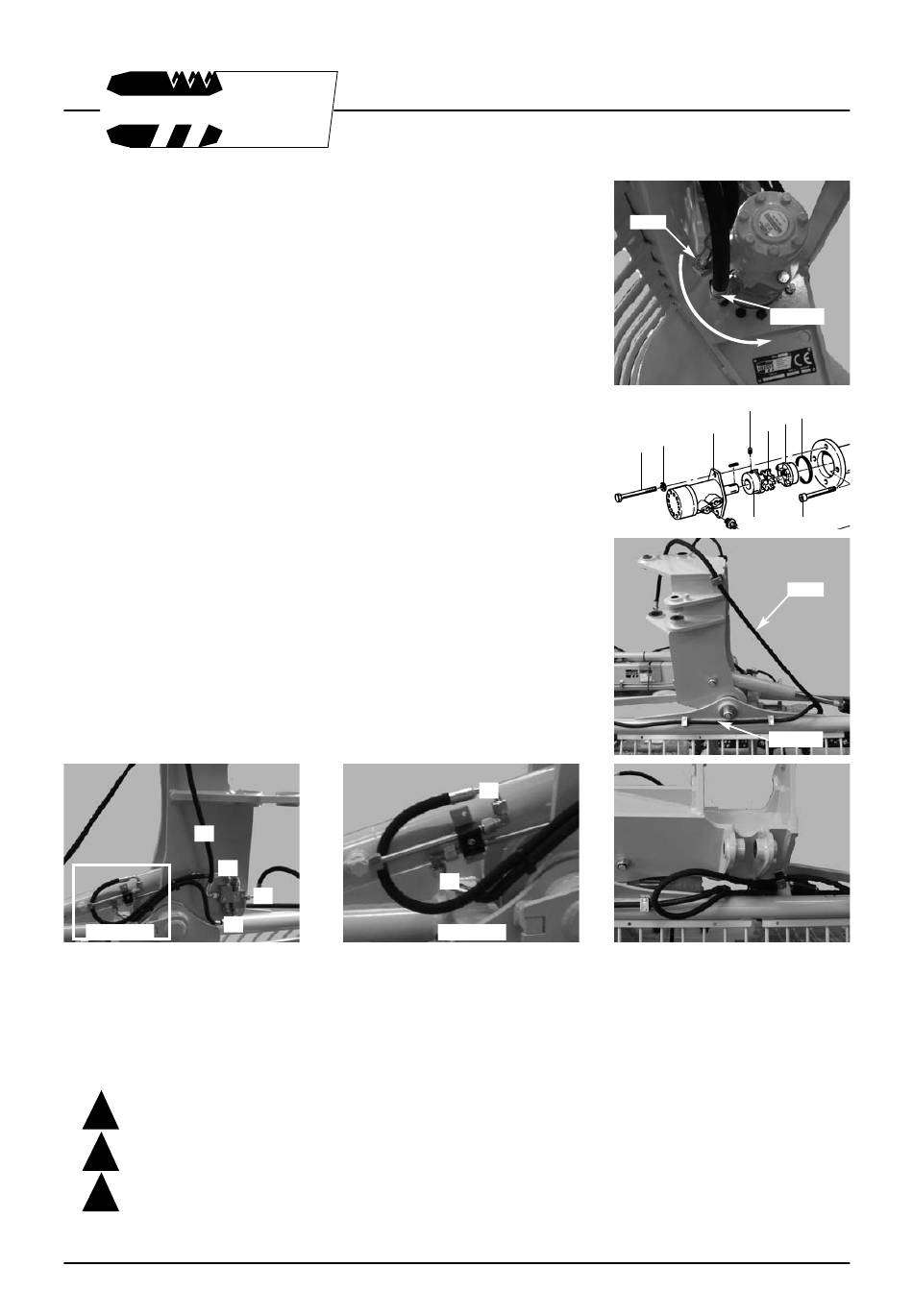

Draai de motor van de maaikorf zoals aangegeven op de afbeelding.
Doe dit als volgt:
- Demonteer de bouten (34) en ringen (33) en haal de motor eruit.
- Demonteer de bouten (36) en draai het koppelhuis 90°.
- Monteer de bouten (36).
- Monteer de motor met de bouten (34) en ringen (33).
-
Bevestig de pers- en retourslang zoals aangegeven op de afbeelding.
B
C
A
detail Z
-
Plaats de balanceerklep op de korfdrager volgens afbeelding.
-
Sluit de slangen aan zoals aangegeven op de afbeeldingen.
Slang A = 9962.2003
Slang C = 9962.2013
6.7
Visuele controle
!
Ga na of de waarschuwingsstickers nog aanwezig zijn.
!
Ga na of de messen goed zijn bevestigd en alle bouten vaststaan.
!
Controleer de hydrauliekslangen op beschadigingen.
Als alles in orde is, kan de maaikorf in gebruik worden genomen.
N.B: De maaikorf wordt doorgesmeerd door Herder B.V. afgeleverd.
D
Slang B = 9962.2008
Slang D = 9962.2015
1-4016-12Feb10/W0-WK
C
A
detail Z
6-4
In bedrijf stellen
Pers
Retour
30
47
27
37
32
33
34
38
36
Pers
Retour
