PASSAGGIO 1 Collegamento
Accertarsi di utilizzare i due cavi coassiali RF forniti in dotazione
Utilizzare i due cavi coassiali RF forniti solo se i collegamenti all'unità vengono effettuati tramite i terminali RF IN e RF OUT. Se per il
collegamento vengono utilizzati cavi diversi, potrebbero apparire delle strisce e le immagini televisive potrebbero essere distorte.
Utilizzo di un cavo Scart a 21 piedini completo
• Se l'unità viene collegata a un televisore compatibile con la funzione Q Link, è possibile utilizzare molte funzioni Q Link (➔ pag. 38).
• È possibile fruire della visualizzazione ad alta qualità collegando l'unità a un televisore compatibile con i segnali RGB (➔ pag. 50).
Impostazione obbligatoria
• Prima di realizzare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.
• Selezionare il modello di collegamento che corrisponde al proprio ambiente nei modelli A-D. Verificare i collegamenti non elencati
sotto con il proprio rivenditore.

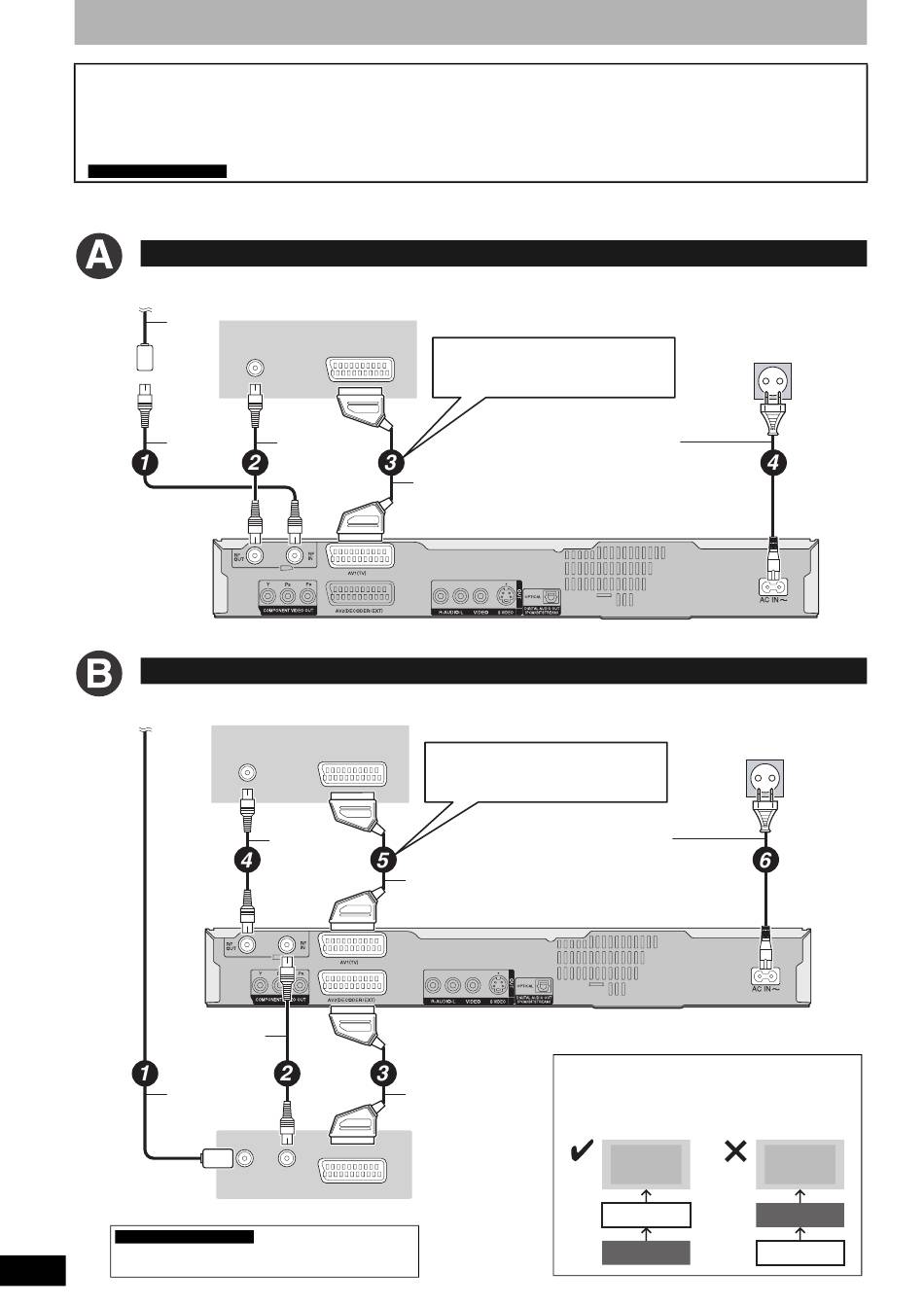

Collegamento ad un televisore
All'antenna
Cavo
antenna
Cavo
coassiale RF
(incluso)
Collegamento ad un televisore e a un VCR
All'antenna
Cavo coassiale RF
Cavo antenna
Impostazione obbligatoria
RQT8390
Le impostazioni "Ingresso AV2" e "Connessione AV2"
nel menu Impostazioni (➔ pag. 41)
8
8
"Uscita AV1" nel menu Impostazioni (➔ pag. 40)
Pannello posteriore della televisione
VHF/UHF
RF IN
AV IN
Cavo
coassiale RF
(incluso)
Pannello posteriore della televisione
VHF/UHF
RF IN
AV IN
Cavo
coassiale RF
(incluso)
(incluso)
AV OUT
VHF/UHF
RF OUT
RF IN
Pannello posteriore del VCR
Collegamento di un terminale
diverso dal terminale Scart a 21
piedini (➔ pag. 10)
Cavo di
alimentazione CA
(incluso)
Collegare solo dopo
Cavo Scart completo
che tutti gli altri
a 21 piedini
collegamenti sono stati
completati.
Collegamento di un terminale
diverso dal terminale Scart a 21
piedini (➔ pag. 10)
Cavo di
alimentazione CA
(incluso)
Collegare solo dopo
Cavo Scart completo
che tutti gli altri
a 21 piedini
collegamenti sono
stati completati.
Collegare l'unità direttamente al televisore
I segnali video emessi dai videoregistratori a cassette
Cavo Scart
vengono alterati dai sistemi di protezione dei diritti
a 21 piedini
d'autore e quindi la riproduzione video sullo schermo
non ha luogo normalmente.
Alla presa della corrente
(CA da 220 a 240 V, 50 Hz)
Pannello posteriore di questa unità
Alla presa della corrente
(CA da 220 a 240 V, 50 Hz)
Pannello posteriore di questa unità
Televisione
Televisione
Questa unità
VCR
Questa unità
VCR
