Commencez toujours la mesure du courant par la plage de mesure maximale et, si nécessaire, passez à une plage
de mesure inférieure� Avant de changer de plage de mesure, mettre toujours le circuit hors tension� Toutes les plages
de mesure du courant sont protégées par fusibles et disposent donc d'un dispositive de sécurité contre les sur-
charges�
Pour mesurer le courant continu « A-CC », procédez comme
1
suit :
1� Mettez le DMM sous tension puis sélectionnez la fonction de mesure
« A »�
Le tableau indique les différentes fonctions de mesure et les plages
de mesure possibles� Sélectionnez la plage de mesure et les douilles
correspondantes. L'écran affiche « CC ».
Fonction de
mesure
μA
mA
10A

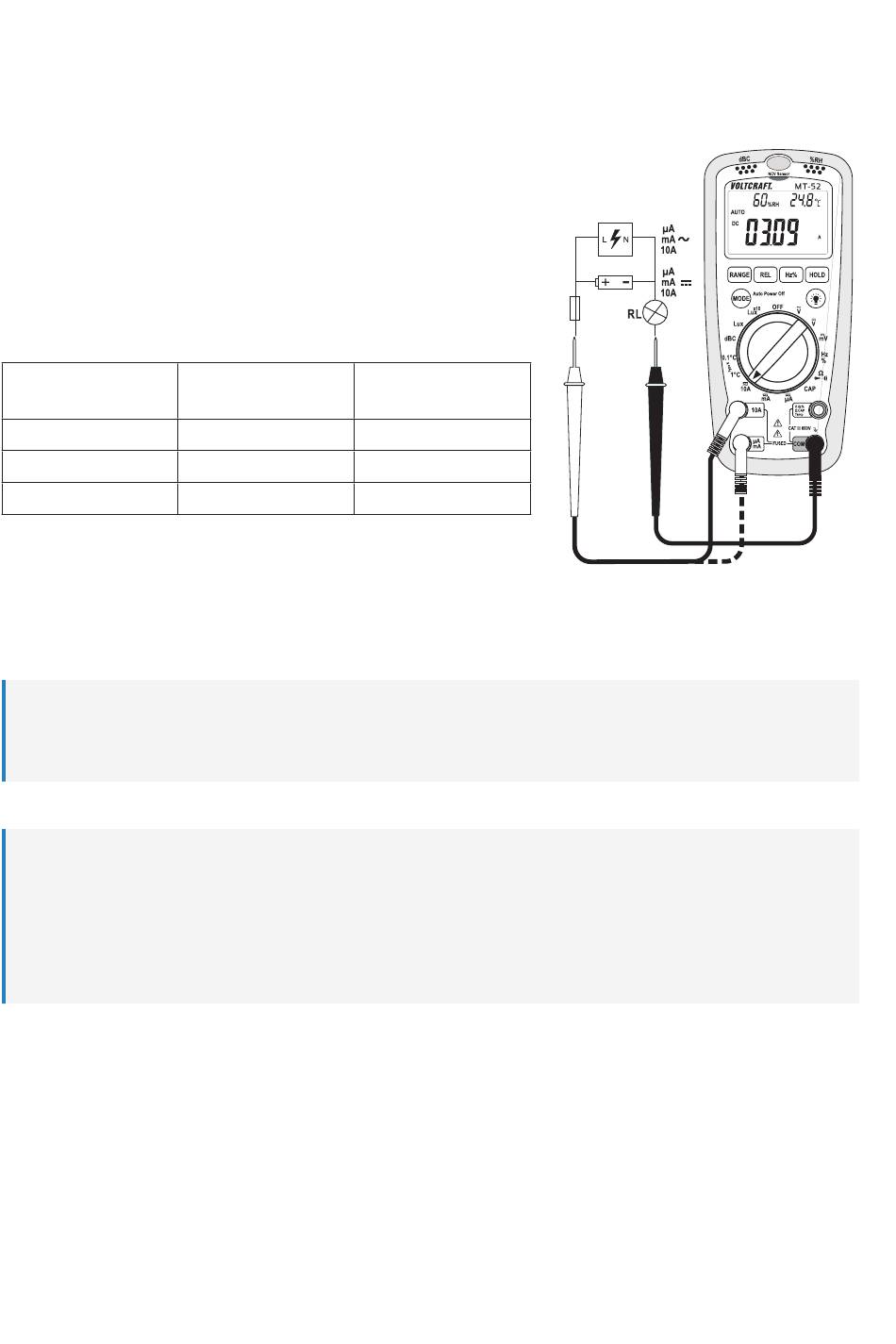

2� Branchez le câble de mesure rouge dans la douille de mesure mA/
μA ou 10A. Branchez le câble noir dans la douille de mesure COM.
3� Connectez en série les deux pointes de mesure à l'objet à mesurer (batterie, circuit, etc�)� La polarité respective
de la valeur mesurée s'affiche avec la valeur de mesure sur l'écran.
Remarque :
– Dès qu'un moins « - » précède la valeur mesurée du courant continu, le sens du courant est inversé (ou les
câbles de mesure sont inversés)�
4� La mesure effectuée, retirez les pointes de mesure de l'objet à mesurer puis mettez hors tension le DMM�
Remarque :
– La touche « Hz% » (11) permet de basculer entre l'affichage de la fréquence (Hz) et la durée de l'impulsion
(%)� Chaque pression sur la touche commute la fonction� La fonction Autorange est désactivée� Cela permet
de contrôler un éventuel signal de ronflement (fréquence superposée). En présence d'un courant absolu-
ment continu, l'affichage de la fréquence et des % est égal à « zéro ». En l'absence de signal de mesure,
des valeurs fantômes peuvent s'afficher. Elles disparaissent dès qu'un courant continu est mesuré.
Pour mesurer le courant alternatif « A-CA », procédez comme suit :
2
1� Mettez le DMM sous tension puis sélectionnez la fonction de mesure « A »�
Le tableau indique les différentes fonctions de mesure et les plages de mesure possibles� Sélectionnez la plage
de mesure et les douilles correspondantes. L'écran affiche « CC ».
Gamme de
mesure
<4000 μA
4 mA – 399 mA
400 mA – 10A
Douilles de
mesure
COM + mAμA
COM + mAμA
COM + 10 A
69
