Legende:
1
Abgasanschluss
2
Heizungsvorlaufanschluss (Rp 1")
3
Gasanschluss (R 3/4")
4
Heizungsrücklaufanschluss (Rp 1")
5
Kaltwasseranschluss (R 3/4")
6
Warmwasseranschluss (R 3/4")
Das Höhenmaß ist über die verstellbaren Kesselfüße
einstellbar.
Kesseltyp
Ø B
VKC BE 254/1-120
130
VKC BE 324/1-120
150
Tab. 3.1 Abmessungen (Maße in mm)
Installationsanleitung atmoVIT combi
C
D
349
73
349
83

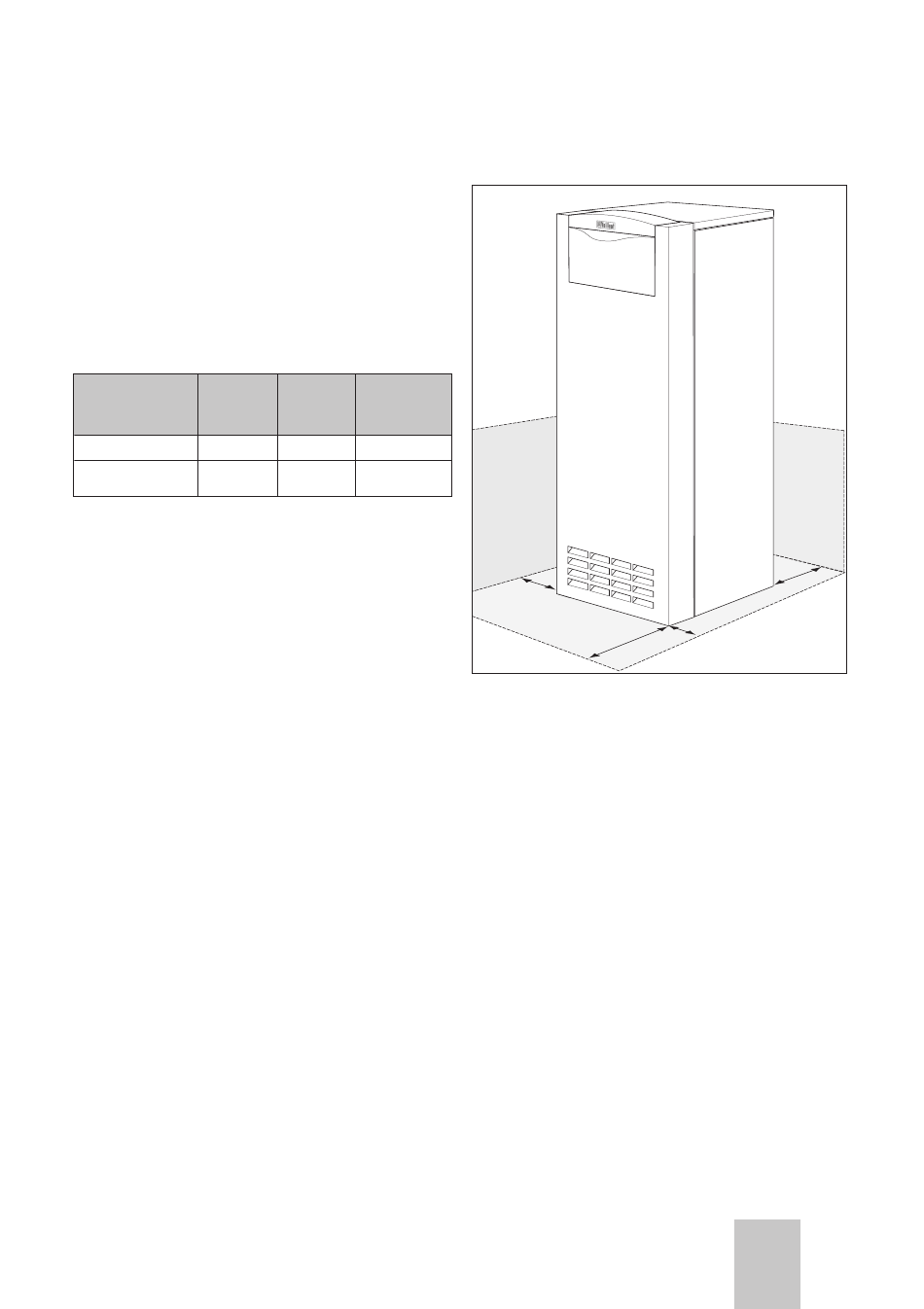

3.3 Erforderliche Mindestabstände zur Aufstellung
100
800
Abb. 3.2 Mindestabstände
Bei der Aufstellung des Kessels sollten die in Abb. 3.2
dargestellten Mindestabstände eingehalten werden, um
eine uneingeschränkte Zugänglichkeit zum Kessel zu
gewährleisten.
Der Seitenabstand für die Montage der Verkleidungs-
bleche muss mindestens 100 mm betragen.
3.4 Montage der Verkleidung
Die Kessel werden anschlussfertig mit montierter
Verkleidung geliefert. Die Demontage von Verkleidungs-
teilen ist zur Installation des Kessels in der Regel nicht
erforderlich.
Montage 3
100
100
BE
;
9
DE
LU
DE
