Ansluta en Blu-ray-skivspelare

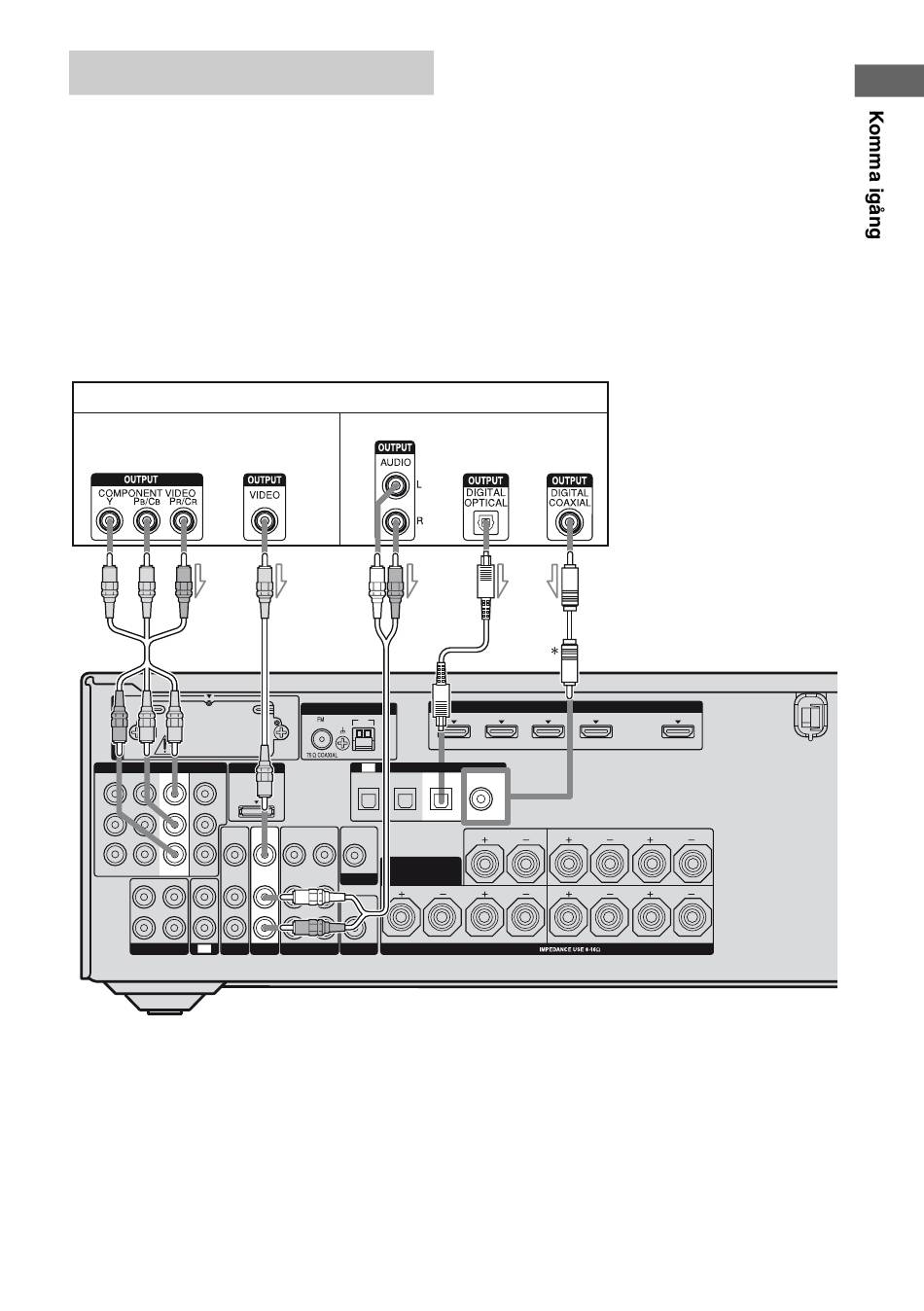

Följande illustration visar hur du ansluter en
Blu-ray-skivspelare.
Du behöver inte ansluta alla kablarna. Anslut
ljud- och videokablarna enligt de kontakter
som finns på komponenterna.
Obs!
• COMPONENT VIDEO IN 1-kontakterna har
tilldelats Blu-ray-skivspelare. Om du ansluter Blu-
ray-skivspelaren till COMPONENT VIDEO IN 2-
eller IN 3-kontakterna ställer du in "Input Assign"
i Input Option-menyn (sid. 105).
Videosignaler
A
COMPONENT VIDEO
DMPORT
IN 3
IN 2
IN 1
MONITOR
OUT
Y
/
P
B
C
B
VIDEO
IN
P
/
R
C
R
ASSIGNABLE (INPUT ONLY)
AUDIO
OUT
IN
IN
IN
L
R
SA-CD/CD/CD-R
TV
SAT
A Komponentvideokabel (medföljer ej)
B Videokabel (medföljer ej)
C Ljudkabel (medföljer ej)
D Optisk digitalkabel (medföljer ej)
E Koaxial digitalkabel (medföljer ej)
* När du ansluter en komponent utrustad med en
COAXIAL-kontakt ställer du in "Input Assign" i
Input Option-menyn.
Blu-ray-skivspelare
B
ANTENNA
AM
TV
DIGITAL
DC5V
OPTICAL
0.7A MAX
OPTICAL IN
SAT IN
VIDEO
VIDEO
VIDEO
VIDEO
IN
OUT
IN
OUT
SURROUND BACK/
FRONT B/
AUDIO
AUDIO
AUDIO
MONITOR
BI-AMP
IN
OUT
IN
L
AUDIO
OUT
R
BD
VIDEO 1
SUBWOOFER
• För att ta emot flerkanaligt digitalt ljud från Blu-
ray-skivspelaren ställer du in den digitala
ljudutgången på Blu-ray-skivspelaren. Mer
information finns i bruksanvisningen som
medföljer Blu-ray-skivspelaren.
• När du ansluter optiska digitalkablar skjuter du
kontakterna rakt in, tills de klickar på plats.
• Undvik att böja eller binda ihop optiska
digitalkablar.
Tips!
Alla digitala ljudkontakter hanterar
samplingsfrekvenserna 32 kHz, 44,1 kHz, 48 kHz
och 96 kHz.
