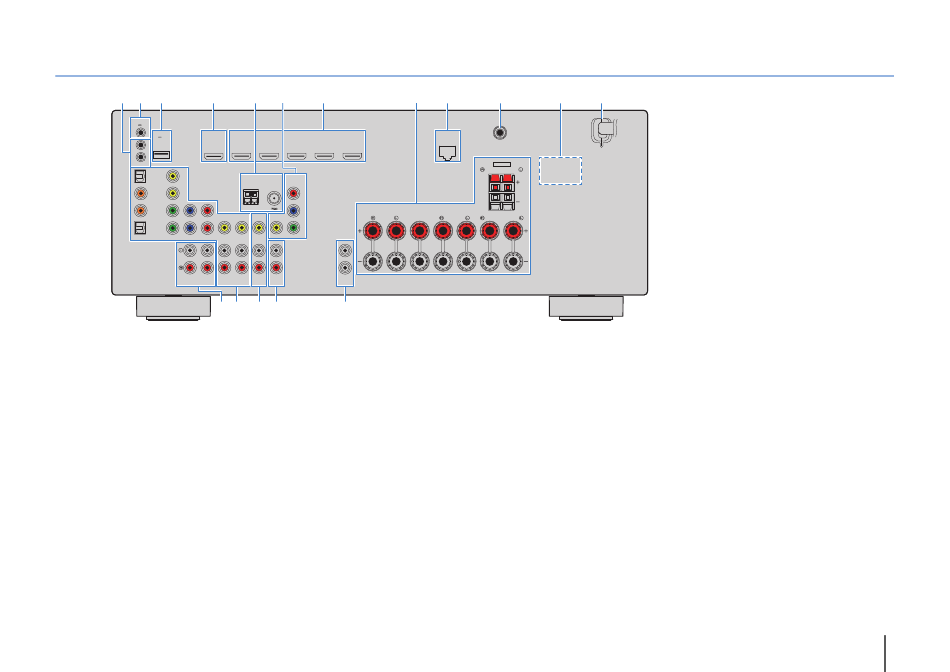

Achterpaneel (RX-V677)

1
2
3
4
TRIGGER OUT
12V
0.1A
DC OUT
HDMI OUT
(BD/DVD)
5V
0.5A
IN
ARC
OUT
REMOTE
OPTICAL
VIDEO
(TV)
AV4
COAXIAL
AV3
Y
P
P
R
B
AV2
VIDEO
OPTICAL
AV 1
COMPONENT VIDEO
AUDIO 1
AUDIO 2
AV 5
C
D
1
REMOTE IN/OUT-aansluitingen
Voor het aansluiten op een ontvanger/verzender van
infrarood signalen waarmee u het toestel en andere
apparaten vanuit een andere ruimte kunt bedienen (p. 80).
2
TRIGGER OUT-aansluiting
Voor het aansluiten op een apparaat dat de triggerfunctie
ondersteunt (p. 32).
3
DC OUT-aansluiting
Voor de aansluiting op een optionele accessoire.
4
HDMI OUT-aansluiting
Voor de aansluiting op een HDMI-compatibele tv en de
uitvoer van video-/audiosignalen (p. 23). Als u ARC gebruikt,
kan het audiosignaal van de tv ook worden ingevoerd via de
HDMI OUT-aansluiting.
5
ANTENNA-aansluitingen
Voor de aansluiting op FM- en AM-antennes (p. 29).
6
MONITOR OUT-aansluitingen
COMPONENT VIDEO-aansluitingen
Voor de aansluiting op een tv die componentvideo
ondersteunt en de uitvoer van videosignalen (p. 23).
VIDEO-aansluiting
Voor de aansluiting op een tv die composietvideo
ondersteunt en de uitvoer van videosignalen (p. 24).
5
6
7
8
HDMI 1
HDMI 2
HDMI 3
HDMI 4
HDMI 5
ANTENNA
COMPONENT
(RADIO)
VIDEO
AM
FM
P
R
SPEAKERS
P
B
VIDEO
FRONT
CENTER
Y
MONITOR OUT
1
2
ZONE 2
SUBWOOFER
AV 6
AV OUT
ZONE OUT
PRE OUT
E
F
G
7
HDMI 1–5-aansluitingen
Voor de aansluiting op HDMI-compatibele
weergaveapparaten en de invoer van video-/audiosignalen
(p. 25).
8
SPEAKERS-aansluitingen
Voor de aansluiting op luidsprekers (p. 19).
9
NETWORK-aansluiting
Voor de aansluiting op een netwerk met een netwerkkabel
(p. 30).
0
WIRELESS-aansluiting
Voor het aansluiten van de meegeleverde draadloze antenne
(p. 30).
A
VOLTAGE SELECTOR
(Alleen algemene model)
Hiermee selecteert u de schakelstand in overeenstemming
met de lokale netspanning (p. 32).
B
Netsnoer
Voor de aansluiting op een stopcontact (p. 32).
C
AUDIO 1–2-aansluitingen
Voor de aansluiting op audioweergaveapparaten en de
invoer van audiosignalen (p. 28).
9
0
A
B
WIRELESS
NETWORK
(NET)
EXTRA SP
ZONE2/F.PRESENCE
SURROUND
SURROUND BACK/BI-AMP
SINGLE
EIGENSCHAPPEN ➤ Namen en functies van onderdelen
(Amerikaans model)
* Het gebied rond de video/audio-uitgangsaansluitingen is op
het product zelf in het wit gemarkeerd om verkeerde
aansluitingen te voorkomen.
D
AV 1–6-aansluitingen
Voor de aansluiting op video-/audioweergaveapparaten en
de invoer van video-/audiosignalen (p. 25).
E
AV OUT-aansluitingen
Voor de uitvoer van video/audio naar een opnameapparaat
(zoals een videorecorder) (p. 31).
F
ZONE2 OUT-aansluitingen
Voor het aansluiten op de externe versterker die wordt
gebruikt in Zone2 en voor de uitvoer van audio (p. 79).
G
SUBWOOFER PRE OUT 1–2-aansluitingen
Voor de aansluiting op een subwoofer met ingebouwde
versterker (p. 31).
12
Nl
