4

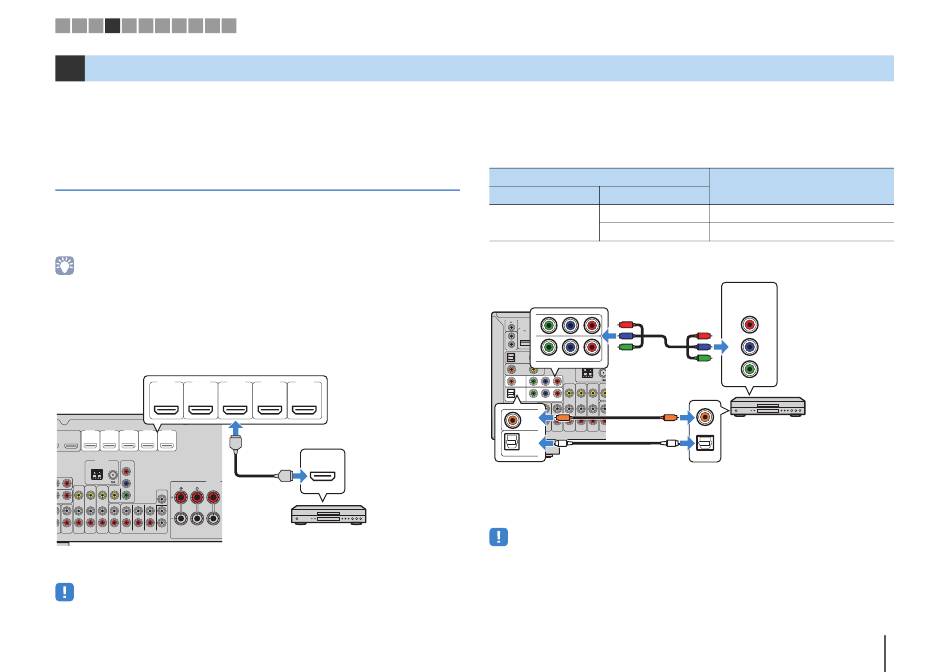

Weergaveapparaten aansluiten
Het toestel is voorzien van verschillende ingangen waaronder HDMI-ingangen, zodat u
verschillende weergaveapparaten kunt aansluiten. Raadpleeg de volgende pagina's
voor informatie over het aansluiten van een iPod of een USB-opslagapparaat.
– Een iPod aansluiten (p. 63)
– Een USB-opslagapparaat aansluiten (p. 66)
Videoapparaten (zoals bd/dvd-spelers) aansluiten
Sluit videoapparaten, zoals bd/dvd-spelers, settopboxes (STB's) en gameconsoles aan
op het toestel. Kies een van de volgende aansluitingen, afhankelijk van welke
video/audio-uitgangen beschikbaar zijn op het videoapparaat. Wij raden u aan een
HDMI-aansluiting te gebruiken als het videoapparaat een HDMI-uitgang heeft.
• Als de combinatie van video-/audio-ingangsaansluitingen die op het toestel beschikbaar zijn, niet
overeenkomt met uw videoapparaat, verandert u de combinatie overeenkomstig de uitgangen van uw
apparaat (p. 26).
■
HDMI-aansluiting
Sluit een videoapparaat aan op het toestel met een HDMI-kabel.
HDMI 1–5-aansluitingen
HDMI 1
HDMI 2
HDMI 3
( BD/DVD )
Het toestel
(achterzijde)
HDMI 1
HDMI 2
HDMI 3
HDMI 4
HDMI 5
HDMI OUT
(BD/DVD)
1
ARC
HDMI
ANTENNA
COMPONENT
(RADIO)
VIDEO
AM
FM
P
R
P
R
SPEAKERS
P
B
VIDEO
VIDEO
FRONT
CENTER
CENTER
CENTER
Y
T VIDEO
MONITOR OUT
SINGLE
1
2
ZONE 2
FRONT
SURROUND
SUR. BACK
O 1
AUDIO 2
AV 5
AV 6
AV OUT
ZONE OUT
SUBWOOFER
PRE OUT
Als u de signaalbron selecteert door op HDMI 1–5 te drukken, wordt de video/audio die
op het videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
• Als u video's wilt bekijken die worden ontvangen via de HDMI 1–5-aansluitingen, moet u ook uw tv
aansluiten op de HDMI OUT-aansluiting van het toestel (p. 23).
HDMI 4
HDMI 5
HDMI-uitgang
HDMI
HDMI
Videoapparaat
■
Componentvideoaansluiting
Sluit een videoapparaat aan op het toestel met een componentvideokabel en een
audiokabel (digitaal optisch of digitaal coaxiaal). Kies een set ingangen (op het
toestel), afhankelijk van welke video/audio-uitgangen beschikbaar zijn op het
videoapparaat.
Uitgangen op videoapparaat
Video
Audio
Digitaal optisch
Componentvideo
Digitaal coaxiaal
AV 1–2
Het toestel
(COMPONENT VIDEO)-
(achterzijde)
aansluitingen
Y
P
P
B
R
TRIGGER OUT
12V
0.1A
P
R
DC OUT
HDMI 1
HDMI 2
5V
0.5A
HDMI OUT
(BD/DVD)
IN
P
B
2
1
ARC
OUT
Y
REMOTE
OPTICAL
VIDEO
COMPONENT VIDEO
(TV)
ANTENNA
AV4
(RADIO)
COAXIAL
AM
FM
AV3
Y
P
P
R
B
AV2
VIDEO
VIDE
OPTICAL
AV 1
COMPONENT VIDEO
MO
C
C
AV2
ZONE
AUDIO 1
AUDIO 2
AV 5
AV 6
AV OUT
ZONE
OPTICAL
O
AV 1
AV 1 (OPTICAL)-aansluiting of
AV 2 (COAXIAL)-aansluiting
Als u de signaalbron selecteert door op AV 1–2 te drukken, wordt de video/audio die op
het videoapparaat wordt afgespeeld, weergegeven vanaf het toestel.
• De componentvideosignalen (anders dan 480i/576i-signalen) die naar de AV 1–2-aansluitingen van het
toestel worden verzonden, kunnen alleen vanaf de MONITOR OUT (COMPONENT VIDEO)-aansluitingen
worden verzonden. Als u die video's wilt bekijken, moet u uw tv aansluiten op de MONITOR OUT
(COMPONENT VIDEO)-aansluitingen van het toestel (p. 23). Zie "Videosignaalstroom" (p. 133) voor meer
informatie.
VOORBEREIDINGEN ➤ Weergaveapparaten aansluiten
Ingangaansluitingen op het toestel
AV 1 (COMPONENT VIDEO + OPTICAL)
AV 2 (COMPONENT VIDEO + COAXIAL)
Video-uitgang
(componentvideo)
COMPONENT
VIDEO
P
R
P
P
B
R
P
B
Y
Y
Videoapparaat
COAXIAL
O
OPTICAL
Audio-uitgang
(digitaal optisch of digitaal coaxiaal)
25
Nl
