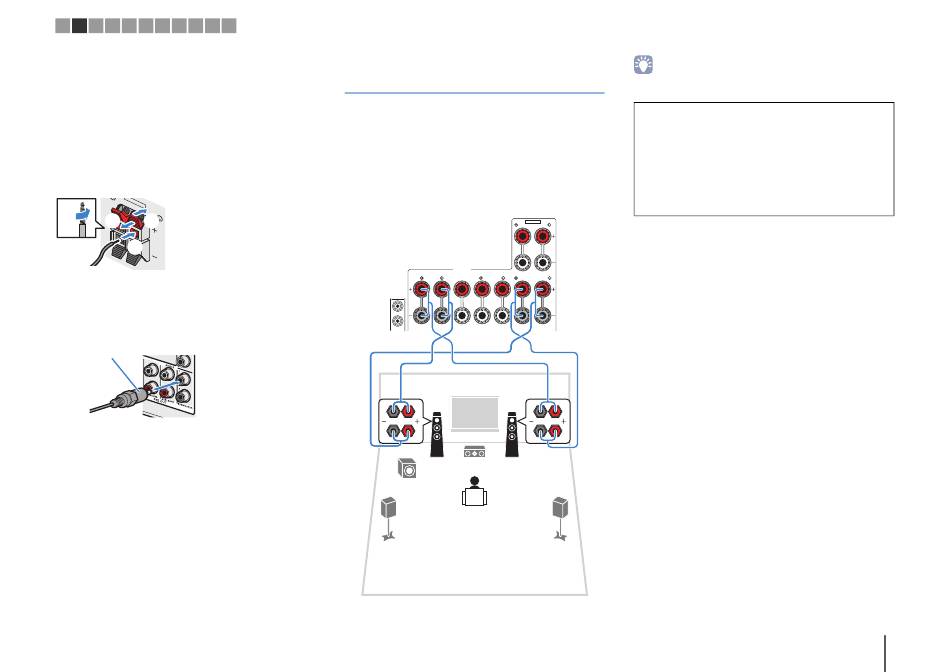

Duw-luidsprekeraansluitingen
(alleen RX-V677)
a Verwijder ongeveer 10 mm van de isolatie van de
uiteinden van de luidsprekerkabel en draai de
blootliggende draden van de kabel stevig in elkaar.
b Druk de tab omlaag.
c Steek de blootliggende draden van de kabel in de
opening in de aansluiting.
d Laat de tab los.
E X
Z O
T R
N E
A S
2 /F
.P R
P
E S
a a
E N
C E
d
b
+ (rood)
c
- (zwart)
■
De subwoofer aansluiten
Gebruik een audio-plugkabel om de subwoofer aan te
sluiten.
Audio-plugkabel
Voorste luidsprekers aansluiten die
bi-ampaansluitingen ondersteunen
Als u voorste luidsprekers gebruikt die
bi-ampaansluitingen ondersteunen, sluit u die aan op
de FRONT-aansluitingen en SURROUND
BACK/BI-AMP-aansluitingen.
Als u de bi-ampfunctie wilt inschakelen, stelt u "Power
Amp Assign" (p. 100) in het menu "Setup" in op "5ch
BI-AMP" nadat u het netsnoer in een stopcontact hebt
gestoken.
ZONE2/F.PRESENCE
Het toestel (achterzijde)
SPEAKERS
FRONT
CENTER
SURROUND
SURROUND BACK/BI-AMP
CENTER
CENTER
1
2
SUBWOOFER
1
2
3
9
4
• De FRONT-aansluitingen en de SURROUND
BACK/BI-AMP-aansluitingen voeren dezelfde signalen uit.
Let op
• Voordat u bi-ampaansluitingen maakt, verwijdert u beugels of
kabels die een woofer verbinden met een tweeter. Raadpleeg
de handleiding van de luidsprekers voor meer informatie. Als u
geen bi-ampaansluitingen maakt, zorg dan dat de beugels of
kabels zijn aangesloten voordat u de luidsprekerkabels
aansluit.
• Achterste surroundluidsprekers kunnen niet worden gebruikt bij
bi-ampaansluitingen.
EXTRA SP
SINGLE
5
VOORBEREIDINGEN ➤ De luidsprekers aansluiten
21
Nl
